十六口网络交换机垂直安装固定支架

　　在弱电井、壁挂机柜、桌面设备堆叠以及工业控制柜内部，标准机架式交换机往往受限于水平安装空间，很多现场并没有完整的19英寸机架可用，设备直接平放又会占用大量台面，线缆从正面网口引出后弯折半径也难以保证。这套固定支架就是围绕TL-SG1016这类16口以太网交换机的垂直布置需求展开，把原本只能水平躺放的盒式交换设备转为侧向竖立安装，让网口端面朝向维护通道，电源接口与散热壳体的朝向也同步调整，方便现场理线、插拔水晶头和观察端口指示灯。

　　从结构思路上看，支架没有采用复杂的包覆式外壳，而是利用交换机壳体两侧已有的安装点位做延伸支撑。左右支耳分别贴合设备侧壁，折弯边承担主要的限位作用，避免设备在竖直状态下沿宽度方向窜动；支耳上预留的固定孔与机身原有孔位对应，装配时不需要在交换机壳体上二次钻孔，也不会遮挡底部和侧面的散热格栅。对于运维人员来说，这种做法的好处是设备本体不需要改造，后期拆除支架后仍可恢复普通桌面放置方式。

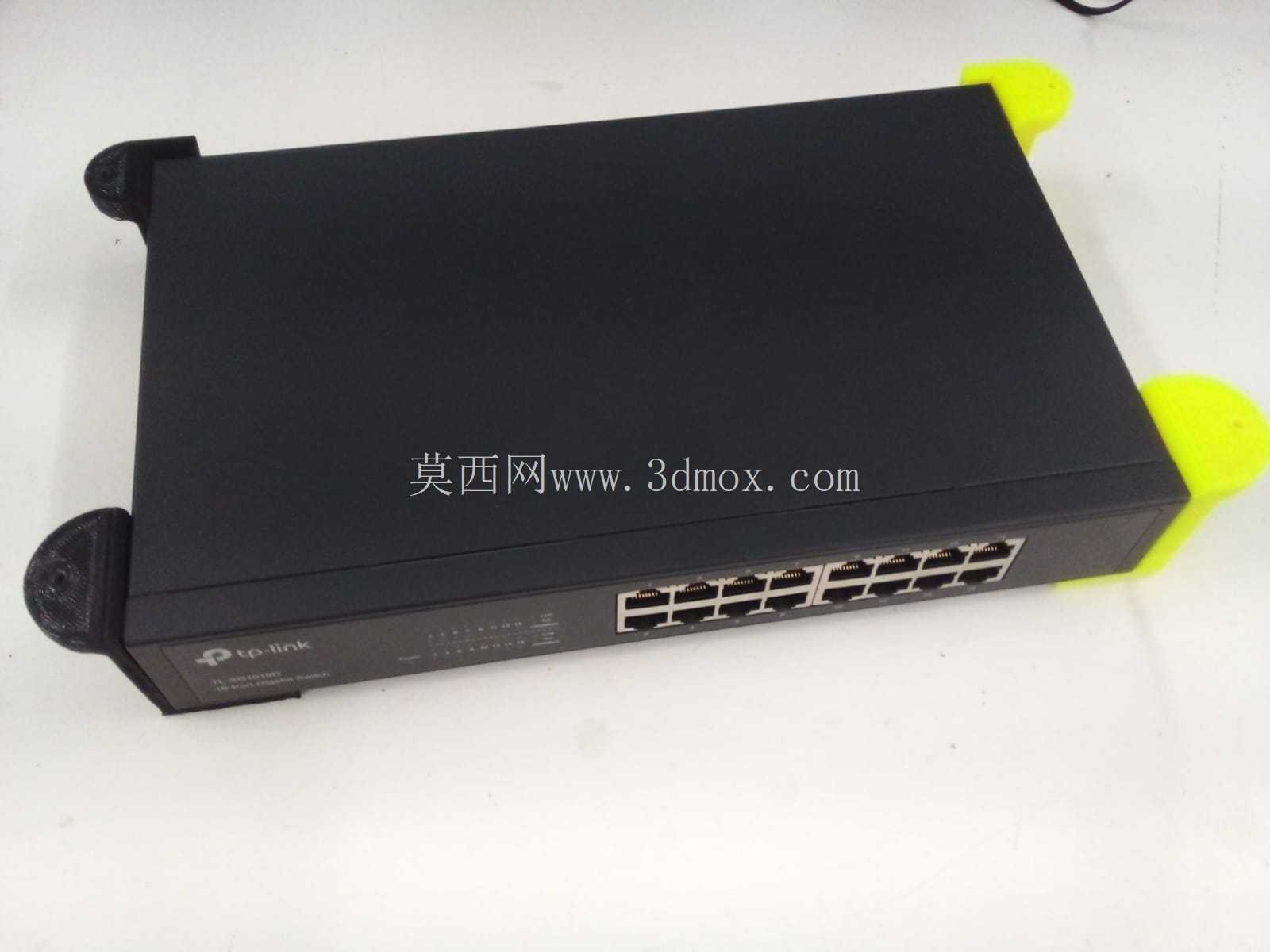

　　支架的外轮廓需要严格服从交换机的安装边界。机身主体为长方体黑色金属壳体，正面集中布置16个RJ45网口，端口分上下两排排列，支架在宽度方向不能侵入水晶头插拔区域，否则会影响网线卡扣按压；靠近前面板的位置要让出指示灯条和品牌标识区域，保证链路状态、速率状态可视。支架向侧面伸出的安装耳用于穿入螺钉或固定到墙面、立柱、机柜侧板，孔位间距结合常见壁挂板和机柜加强筋位置设定，避免出现螺钉落在薄板空区的情况。

　　垂直安装带来的直接变化是设备重心方向改变。水平放置时，交换机由底部四个橡胶垫脚承载，重心低且稳定；竖立后，设备重量由侧面支架承受，支架与机身连接的螺钉承受剪切力，外侧固定点则承受拉压复合载荷。因此支耳折弯处需要保留足够的折弯半径和法兰宽度，板厚选择不能只按成型便利性考虑，还要兼顾满配网线插入后的附加载荷。网线束虽然重量不大，但十几根跳线同时牵拉前面板时，会对设备形成一定的扭转力矩，支架外侧固定孔的分布应尽量拉开，形成稳定的三角形或矩形支撑面。

　　散热边界同样是设计中不能忽略的环节。盒式交换机长期运行时，交换芯片和电源模块会通过金属壳体向外散发热量，水平放置时自然对流路径从底部进风、顶部和侧部出风。改为垂直安装后，壳体散热面的朝向发生变化，支架不能把原本暴露的散热孔压在墙面或安装板上。支耳与安装面之间形成的间隙，可以让空气沿壳体侧面流通；若现场将支架固定在封闭控制柜内，还应保证柜内风扇或自然通风通道不被交换机竖立后的投影阻断。

　　线缆管理方面，垂直布置让前面板网口朝向操作面，跳线可以沿竖直方向进入理线架或线槽，水晶头尾部的弯折半径更容易控制。相比设备平放后网线从台面边缘悬空下垂，竖立安装减少了网线自身重量对端口卡扣的长期牵拉。对于端口密度较高的16口机型，维护时逐格排查链路也更直观，网口编号与指示灯位置不需要俯身查看。

　　建模过程中，支架部分需要重点还原钣金折弯关系、孔位中心距、支耳与机身的贴合面以及避让缺口。交换机本体则要体现黑色壳体的圆角边界、前面板两排网口的阵列间距、端盖螺钉位置和底部垫脚轮廓。垫脚在垂直安装时不再作为主要承载件，但其外形仍会影响支架与机身侧壁的贴合间隙，若支耳压到橡胶垫脚，会造成装配虚位，因此支架边缘应避开垫脚凸起区域。

　　现场适用场景并不只限于机柜内部。在小型监控机房里，交换机常与录像机、电源插排集中布置在壁挂箱中，空间高度有余而深度不足，垂直支架可以把设备贴装在箱体内侧；在生产线工位旁，交换机需要随控制柜一起安装，支架可将设备固定在柜板加强筋附近；在临时网络布线场景中，也可借助支架把设备固定在墙面或桌架侧面，避免人员走动碰落。支架结构简单，成型后无需额外活动件，依靠折弯件自身刚度维持定位，适合小批量钣金加工和现场快速装配。

　　设计校核时还需关注安装公差。交换机壳体外形存在制造公差，支耳贴合面若完全按理论零间隙建模，实际装配可能出现孔位错位；固定孔可采用适当放大的圆孔或腰形孔，吸收机身孔位与安装面孔位之间的偏差。支耳端部做倒角处理，避免钣金锐边暴露在维护通道中。网口前方保留的操作空间，应满足手指按压水晶头卡扣和插拔跳线的动作需求，不能因支架外翻边遮挡而降低维护效率。

　　整体来看，这套支架的核心并不是增加复杂功能，而是在不改变交换机主体结构的前提下，重新组织设备的安装姿态、支撑路径和线缆方向。它把水平桌面设备转化为可贴墙、可入柜、可侧向固定的通讯单元，适用于空间紧凑、端口维护频繁、布线方向需要竖直整理的网络部署场景。
