MPPT智能太阳能充电控制器结构

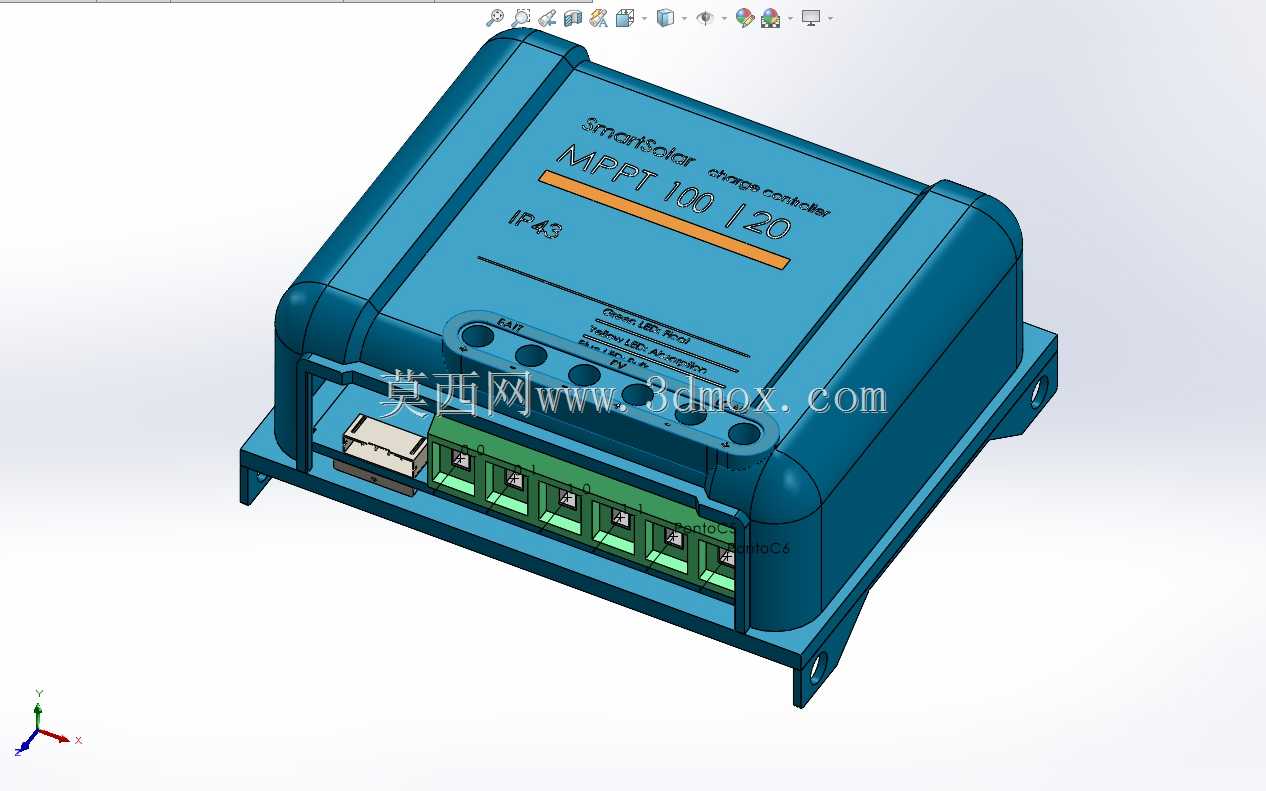

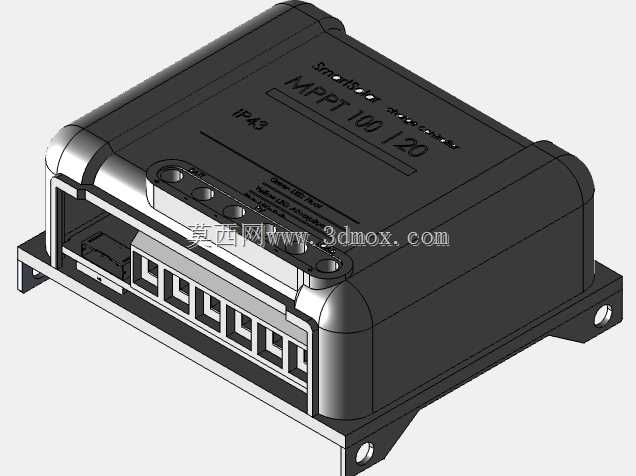

　　这套三维结构围绕离网光伏系统中的充电控制环节展开，呈现的是一台蓝色外壳的MPPT智能太阳能充电控制器。设备本体采用近似长方体的封闭式壳体，顶部四角做圆弧过渡，底部两侧延伸出带安装孔的固定耳，适合在控制柜背板、设备舱壁面或支架平面上通过螺钉固定。壳体正面保留铭牌区域，顶面可见SmartSolar、MPPT 100/20、IP43等标识位置，前部下方设置接线腔，绿色端子排横向排列，用于光伏输入、蓄电池连接和负载侧线路接入，旁边还预留通信或接口模块位置。

　　从实际使用场景看，这类控制器常出现在房车电气系统、船用直流供电、户外通信基站、牧区灌溉、小型储能柜、屋顶离网光伏以及应急电源车中。它的核心任务不是简单接通或断开太阳能板，而是通过最大功率点跟踪算法，在光伏板电压随光照、温度和遮挡变化时，持续寻找输出功率较高的工作点，再将能量转换并稳定输送至蓄电池。相比普通PWM控制器，MPPT拓扑在光伏电压高于电池电压时能够更有效地利用温差和辐照带来的电压余量，尤其在冬季低照度、线缆较长或组件串联配置较高的场合，能量利用优势更明显。

　　建模时需要重点处理壳体、散热、接线和维护边界之间的关系。外壳侧壁带有加强筋和圆角造型，既提高塑料或压铸壳体的刚性，也减少跌落、振动时边角应力集中。底部安装耳与主体相连，孔位需要留出扳手空间；若设备安装在狭小电箱内，还应核对端子前方的线缆弯曲半径，避免多股铜线压接后与盖板干涉。前部端子区采用下沉式开口，使接线操作集中在设备下侧，维护人员不必拆卸整机即可完成导线紧固；端子旁的符号和线序区域应在工程图或丝印文件中明确，防止现场把光伏正负极、电池正负极接反。

　　散热设计是这类功率电子设备不能忽略的部分。20A等级的充电电流在持续工作时，内部电感、功率开关和整流器件会产生热量，外壳上的散热筋、内部导热路径以及安装环境的自然对流空间都会影响温升。三维布局中应让发热器件靠近壳体或散热结构，端子区与功率区保持合理隔离，既避免用户接线时触及高温部位，也让大电流走线短而直接。壳体防护等级面向多尘、潮湿但非浸水的环境，因此接缝、端子盖和进线位置需要兼顾通风与防护，不能把外壳完全按密封件理解。

　　外形边界方面，设备整体宽度、深度和高度应与柜体导轨、安装板以及线束通道协同校核。顶部圆弧虽然改善外观和抗冲击性能，但在密集并排安装时会影响相邻设备间隙；底部支脚抬高本体后，可为背板走线和底部散热留出空间。接线端子前方建议保留足够的手指和螺丝刀操作距离，线缆直径较大时还要考虑线鼻、护套和标识号码管的占用。若用于车辆或船舶，安装面应能承受振动，固定孔附近不宜采用过薄结构，背板也要有足够承载能力。

　　结构设计思路上，该模型把电子控制功能封装在紧凑壳体中，同时通过醒目的顶部铭牌、前置端子和外露安装耳形成清晰的使用界面。外观颜色和表面纹理服务于户外电气设备的识别与耐脏需求，侧面造型则兼顾模具脱模、壳体强度和堆叠运输。对于三维建模人员，复刻时不应只做外观曲面，还要把端子数量、接口位置、安装孔、散热筋、盖板卡扣和内部元件占位关系表达清楚；对于选型人员，则应结合光伏开路电压、电池额定电压、充电电流、环境温度和安装箱空间共同判断。

　　在系统集成中，控制器通常位于光伏组件与蓄电池之间，上游承受组件电压波动，下游直接影响电池充电曲线。设备需要根据铅酸、锂电池等不同电池类型调整充电电压和阶段，也需要在过压、过温、反接或过载时执行保护。结构上预留的通信接口可用于监控电压、电流、功率和历史充放电状态，使设备不仅是独立控制器，也能纳入储能系统或车载电气网络。建模时把这些功能区域转化为可见的接口、端子、散热和安装特征，才能让三维成果在装配评审、机柜布置和现场安装中真正发挥作用。
