光通信接收端ROSA光学子组件结构设计

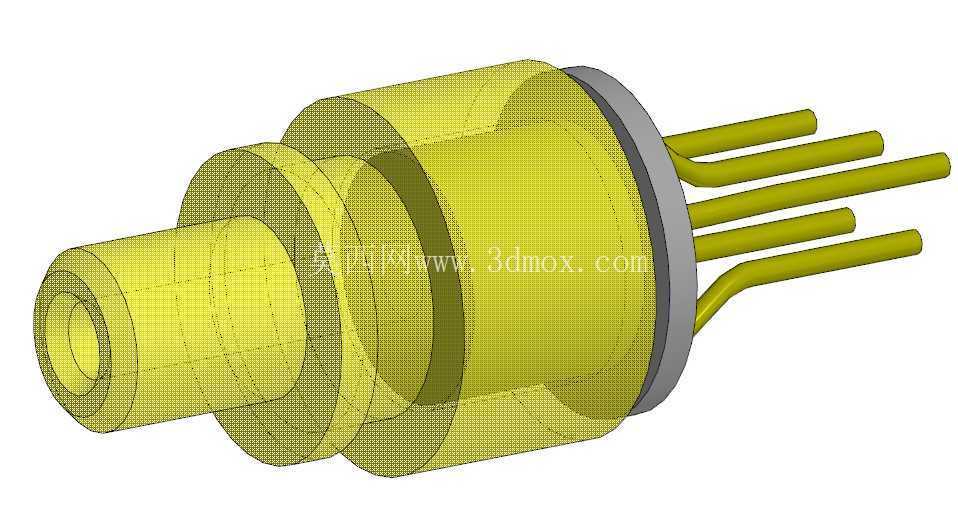

　　在光通信传输链路的终端接收侧，ROSA作为核心光电转换功能单元，承担着将光纤链路传输的光信号转换为可被后端电路处理的电信号的关键作用，广泛部署于SFP、SFP+等各类封装形态的光模块内部，是数据中心光互联、电信接入网、5G前传光传输系统中不可或缺的核心器件。从结构设计维度看，该组件采用同轴式封装构型，前端为适配LC型光纤跳线接口的陶瓷插芯对接腔体，内腔预留了与插芯端面精准匹配的耦合空间，设计时需严格控制插芯入口的内径公差与轴向定位台阶尺寸，保证光纤输出的光信号能够正入射到内部的光电二极管光敏面，降低耦合损耗。组件中段为金属管壳主体，采用可伐合金材质加工，一方面为内部的光电芯片、跨阻放大芯片提供密闭的防护空间，隔绝外界水汽、粉尘对芯片性能的影响，另一方面金属壳体具备良好的电磁屏蔽效能，能够阻隔外部电磁干扰对微弱电信号的串扰，保证信号转换后的信噪比。管壳与前端陶瓷套筒衔接位置设计有环形定位凸台，装配时可通过工装卡接该凸台完成组件与光模块壳体的精准定位，避免装配偏移导致的光轴错位。

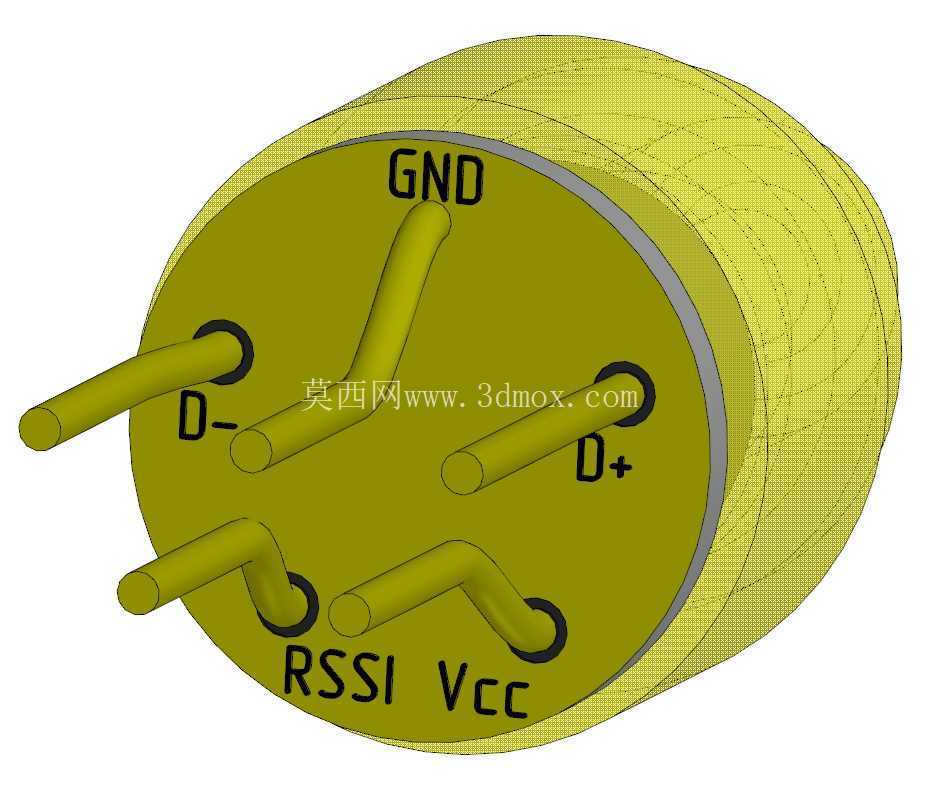

　　组件尾部伸出的多根金属引脚为信号输出与供电引脚，引脚排布遵循标准LC型ROSA的引脚定义规范，不同引脚分别对应电源供电、信号输出、接地等功能，引脚的伸出长度、弯折角度均经过适配性设计，可直接插入光模块内部的PCB板对应焊盘完成波峰焊装配，无需额外的引脚整形工序，降低批量装配的工艺复杂度。引脚与金属管壳的衔接位置采用玻璃烧结工艺实现气密封装，既保证了管壳内部的气密性等级，又实现了引脚与金属壳体之间的电气绝缘，避免引脚与管壳短路导致的器件失效。

　　在实际选型与装配过程中，需重点关注组件的轴向安装尺寸，前端插合面到尾部引脚根部的长度需匹配光模块内部的安装腔深度，保证光纤插芯插入后与内部光敏面的工作距离处于设计范围内，过近会导致光敏面受光饱和，过远则会增大耦合损耗降低接收灵敏度。同时组件的最大外径需适配光模块内部的安装孔位公差，装配时可在管壳外壁点涂少量导热胶，将器件工作时产生的热量传导至光模块金属壳体，提升长期工作的稳定性。

　　从建模逻辑上，该模型还原了组件各部分的装配层级，从前端的陶瓷套筒、中段的金属管壳、内部的芯片安装基座到尾部的烧结引脚，各零件的配合公差均按照工业级光器件的通用设计规范设定，可直接用于光模块整体结构的干涉检查、装配模拟，也可作为光通信设备结构设计时的器件选型参考模型，帮助设计人员提前评估安装空间、走线路径，避免结构设计阶段出现空间干涉问题。在高速光传输场景下，该类组件的引脚长度设计还需考虑阻抗匹配要求，过长的引脚会引入额外的寄生参数，影响高频信号的传输质量，因此建模时严格还原了引脚的实际伸出长度与弯折半径，保证仿真分析时的参数准确性。
