PoE以太网供电注入器金属外壳结构

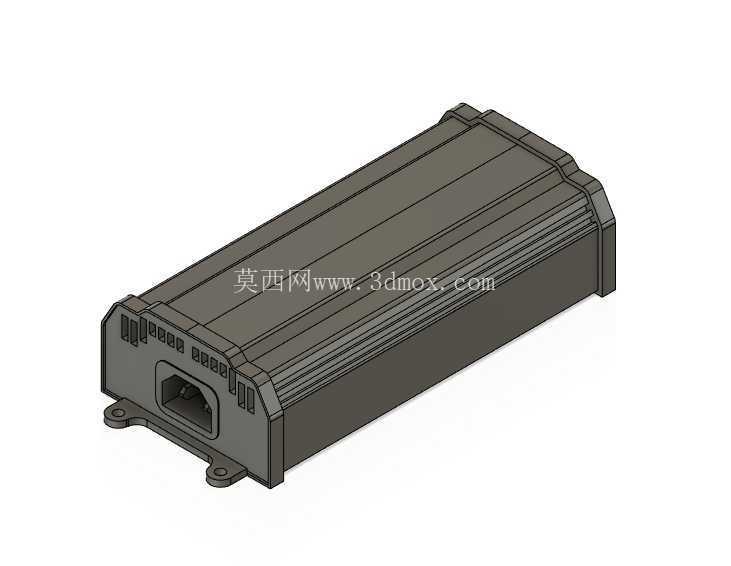

　　这套三维结构呈现的是一款用于以太网供电链路中的PoE注入器整机外形，主体采用长条状铝合金壳体方案，面向安防监控、无线AP部署、工业现场网络终端供电等实际场景。在工程实施中，PoE注入器承担把数据信号与直流供电合并到同一条网线中的作用，终端侧不需要再单独布置电源适配器，尤其适合摄像头高位安装、车间远端采集模块、楼宇无线覆盖等取电不便的位置。

　　从结构布局看，壳体沿长度方向布置多道平行散热筋，既增加外壳与空气接触面积，也提升长条形薄壁铝壳的抗弯刚度。设备内部通常容纳电源变换板、脉冲变压器、网口变压器及整流滤波元件，工作时功率器件产生的热量通过导热垫传递到上盖，再由外侧筋条散出，因此外壳不只是防护件，也参与热管理。端部采用端盖封板形式，将PCB沿长度方向推入型材槽道后完成固定，这种装配方式在通讯类小设备中十分常见，工序简单，屏蔽连续性也较好。

　　端口区域集中在设备一端，模型中可以看到凹陷式接口腔，接口周围预留加强边框，避免插头反复插拔时把外力直接传到焊点。接口旁布置多组指示灯开孔，用于显示电源、链路、数据活动等状态；端面还预留槽位与小孔，对应标签、接地或辅助固定需求。底部两侧伸出带孔安装耳，耳片与壳体一体或通过螺钉连接，孔径和间距按墙面、机柜侧板、设备箱内壁安装场景考虑，安装时螺钉穿过耳片即可固定，能够限制设备沿网线插拔方向窜动。

　　建模时需要重点控制几处边界：一是型材外壳的壁厚与内部卡槽宽度，要保证PCB推入后不松旷，同时不能因公差累积造成装配干涉；二是端盖与型材端部的配合止口，止口深度决定封盖后缝隙均匀性；三是接口开孔相对PCB端口的位置，若开孔偏位，插头会出现插不到底或外壳顶住插头金属壳的问题；四是安装耳底面与壳体底面的高度关系，贴板安装时耳片受力，壳体底部应留出走线或绝缘间隙。

　　外形上，设备整体为窄长矩形，长度明显大于宽度和高度，适合沿桥架、机柜立柱或弱电箱侧壁布置。四角做了过渡处理，端盖位置形成阶梯状包边，既减少锐边，也让上下壳配合时有定位基准。散热筋沿长边贯通，模具或挤出成型方向与筋条方向一致，有利于铝合金型材直接成型；后续只需按长度切断，再完成端盖、开孔和耳片加工。

　　在选型和结构复核中，还要考虑网线弯头空间、电源插头插拔手位、指示灯可视角度以及多台设备并排安装时的散热间距。若部署在控制柜内，设备常贴近导轨或线槽，长条外壳可以减少正面占用面积；若用于室外防护箱，壳体表面筋条同样能在密闭环境中增大热容量，降低内部温升。整体结构没有复杂曲面，特征集中在型材筋条、端盖包边、端口沉腔、指示灯孔和安装耳上，适合作为通讯供电设备的外壳设计参考，也可用于机柜布局干涉检查、安装件校核和产品外观方案评审。
