带散热结构的M.2接口PCIe固态硬盘组件

　　日常做消费电子结构适配的时候，M.2规格的PCIe固态是绕不开的核心存储部件，尤其是现在消费级、工业级设备里的固态读写速度不断往上走，主控和闪存颗粒的热密度一年比一年高，很多场景下裸条运行很容易触发过热降速，严重的时候甚至会出现掉盘、数据写入错误的问题，带一体化散热结构的M.2固态组件，就是针对这类热失效问题做的结构整合设计。

　　先从实际应用场景说，这类带散热结构的组件，覆盖的使用场景其实比很多人想的要广：台式机主板的M.2插槽位是最常见的使用场景，尤其是现在很多中高端主板会给第一根M.2插槽配备主板自带的散热马甲，但不少入门级主板、ITX小尺寸主板的M.2位没有预留散热结构，或者机箱内部风道被显卡、供电模块的热量挤占，固态位置的环境温度长期偏高，这时候自带散热结构的固态就能不依赖主板额外配件，独立控制自身工作温度；除了台式机，很多工业控制主机、嵌入式计算设备、紧凑型NAS设备内部空间局促，没有多余的位置加装额外散热配件，设备本身又是7*24小时不间断运行，对存储部件的温度稳定性要求比消费级场景更高，这类一体化散热的设计就能在紧凑安装空间里满足长期运行的散热需求；还有一部分高性能笔记本的M.2升级位，内部空间高度有限，不能加装太厚的第三方散热片，厚度控制合理的一体化散热固态，就能在不挤压笔记本内部结构、不顶到D壳的前提下，解决高负载下的过热问题。

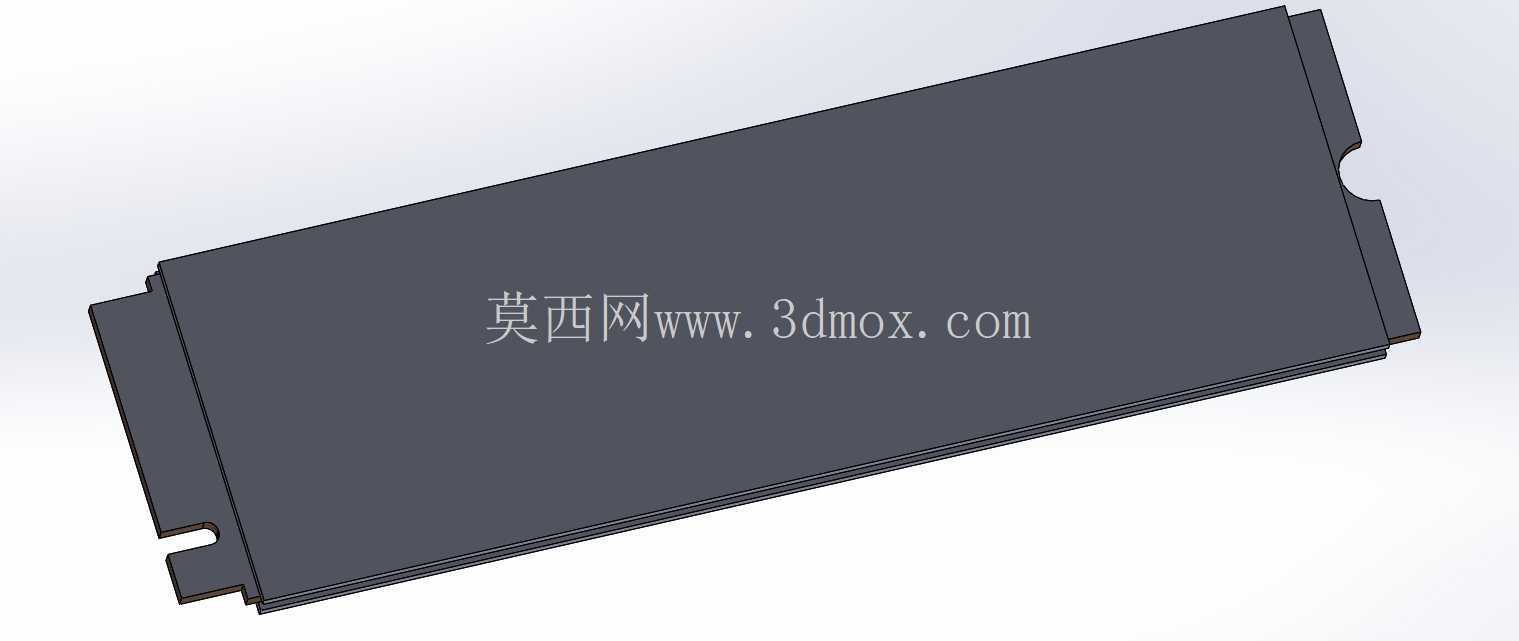

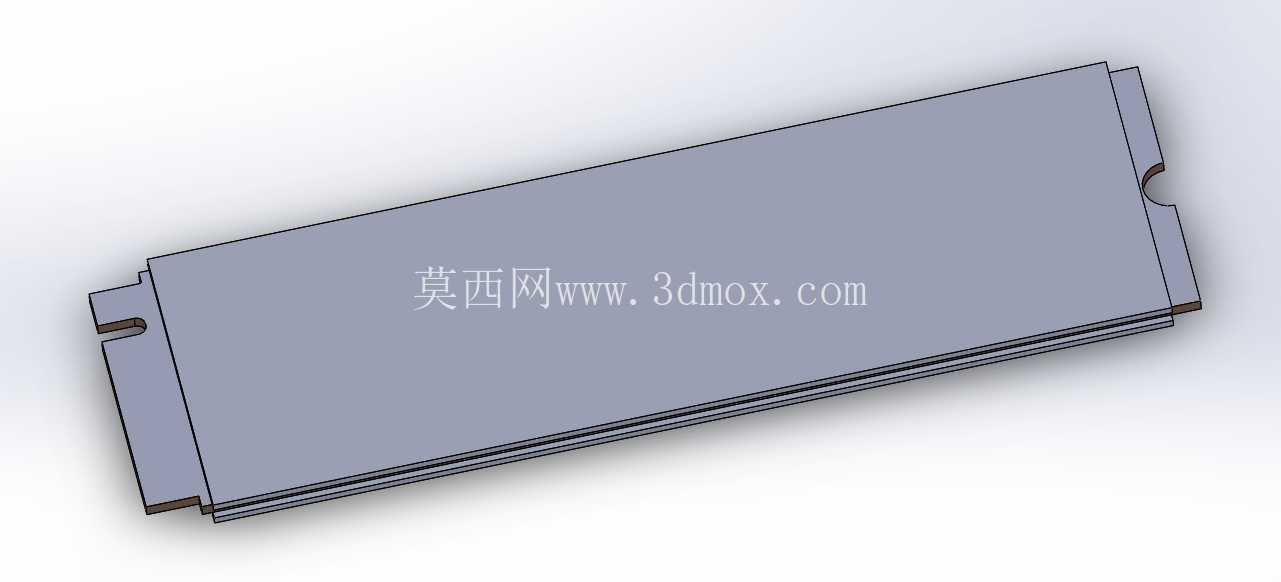

　　从功能特性上看，这个组件的核心是把存储本体和散热结构做了一体化整合，不需要用户单独采购散热片、导热垫再做二次装配，出厂时就已经完成了散热结构和存储颗粒、主控的贴合，导热路径的接触热阻比用户自行安装第三方散热片要更低，不会出现因为安装时导热垫贴歪、螺丝拧固压力不均导致的局部散热失效问题。散热结构本身采用了高导热系数的金属材质，整体是平整的薄型长方体结构，表面没有做夸张的鳍片凸起——这点其实是做安装适配时特意考量的，过高的鳍片会占用额外的垂直空间，和很多主板的显卡插槽、CPU散热塔、笔记本D壳产生结构干涉，平整的外壳既能通过金属壳体的大平面做均热，把主控和颗粒产生的热量快速扩散到整个金属壳体表面，再通过机箱内部的空气流动把热量带走，又能把整体厚度控制在标准M.2设备的安装尺寸阈值内，不会出现安装干涉。

　　说到设计思路，做这个结构的时候首先要卡准M.2 PCIe设备的标准安装边界：长度方向严格遵循2280规格的尺寸要求，也就是宽度22mm，长度80mm，这个尺寸是目前绝大多数主板、笔记本、工控设备M.2插槽的通用兼容尺寸，不会出现长度过长插不进插槽的问题；厚度方向控制在3mm以内，这个厚度是经过多场景适配验证的，既可以兼容台式机主板自带的散热马甲安装空间，也能适配绝大多数笔记本M.2位的预留间隙，不会出现装完之后外壳盖不上的问题。结构上，散热壳体和内部PCB的固定采用了卡扣加端部限位的方式，没有使用过多的螺丝结构，一方面减少了零件数量，降低装配复杂度，另一方面也避免了螺丝柱占用PCB的布线空间，给闪存颗粒、主控、电源管理芯片的布局留出更多余量。端部的缺口设计完全匹配M.2插槽的防呆结构，安装时不会出现插反的问题，金手指部分的尺寸公差严格遵循PCIe M.2的接口规范，插拔时的插拔力控制在合理区间，不会出现插接过松导致接触不良，或者插接过紧损坏插槽的问题。

　　在散热路径的设计上，金属壳体和内部发热元件之间，预留了定厚度的导热介质填充层，这个厚度的控制很关键：太薄的话导热介质不能完全填充发热元件和壳体之间的微观间隙，会留存空气层增加热阻；太厚的话导热介质本身的热阻会变大，反而影响热量传导。壳体本身的平面度做了严格控制，和导热介质接触的面没有明显的凹陷或者凸起，保证整个发热区域的导热压力均匀，不会出现局部位置接触不到的散热盲区。另外，壳体边缘做了小尺寸的圆弧倒角处理，没有尖锐的直角毛刺，安装的时候不会划伤主板表面的元器件，也不会割伤安装人员的手，这些细节都是实际装机过程中很容易影响使用体验的点。

　　很多人在做M.2固态选型的时候，容易忽略安装边界的问题，比如买了厚度超过5mm的带散热片固态，结果装ITX主板的时候和显卡背板顶住，或者装笔记本的时候顶到D壳，不得不把散热片拆掉，反而失去了散热的作用，这个组件在设计之初就把全场景的安装兼容性放在了优先级很高的位置，所有尺寸边界都围绕通用安装场景做了约束，不管是台式机、笔记本还是紧凑型工控设备，只要有标准的2280规格M.2 PCIe插槽，都能顺利安装使用，不需要对设备本身做任何结构修改。同时一体化的结构也避免了用户自行加装散热片时，因为导热垫导电、安装压力过大导致的PCB变形、元器件短路等风险，对于批量设备集成的场景来说，这种一体化组件的装配效率更高，来料检验的时候不需要单独核验散热配件的匹配度，能减少供应链的物料种类，降低整体的装配和售后成本。

　　从实际运行的效果来看，这类一体化散热结构的固态，在持续满负载写入的工况下，主控温度能比同规格裸条低15到20摄氏度，完全可以把温度控制在主控的降速阈值以下，不会出现长时间大文件写入时速度断崖式下跌的问题，对于需要频繁处理大体积文件、做视频剪辑、数据备份的场景，这种温度稳定性带来的持续性能输出，比单纯的峰值读写参数更有实际意义。尤其是在无风扇的嵌入式设备里，没有主动风冷的气流加持，全靠设备外壳的被动散热，这种一体化金属壳体的设计还能把一部分热量传导到设备的机箱壳体上，进一步扩大散热面积，保证设备在高温工业环境下也能稳定运行，不会因为存储部件过热导致整个设备宕机。
