Leopard成像GMSL2接口工业驱动相机结构

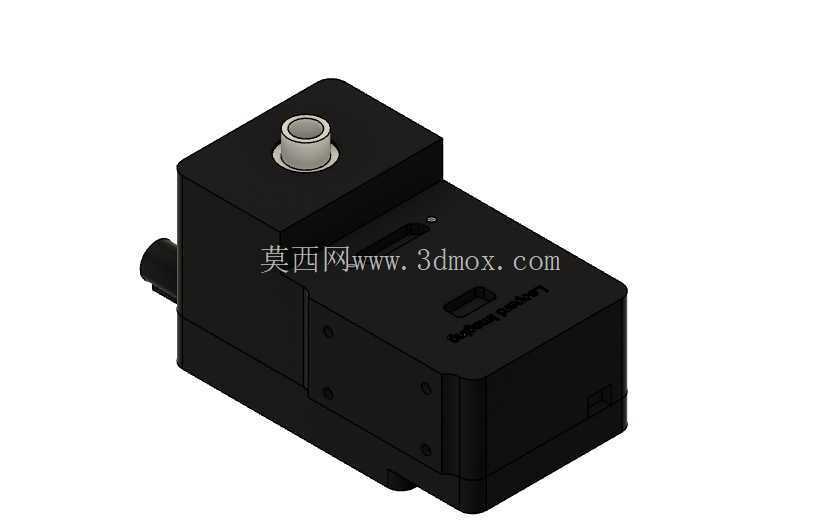

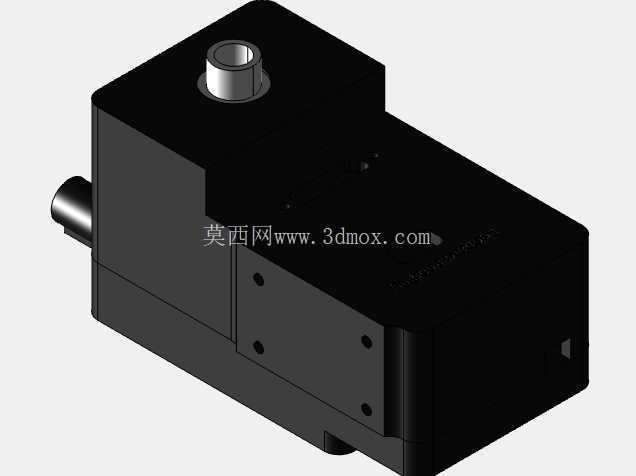

　　这款成像驱动相机的结构设计，首先围绕车载及工业视觉场景的安装适配展开，整体采用一体化黑色硬质壳体，壳体做了分块拼接的结构设计，既满足内部电路板、感光元件、接口组件的分层装配需求，也能在紧凑空间内完成各功能模块的布局。从实际使用场景来看，这类GMSL2接口的成像相机多用于自动驾驶环境感知、工业产线视觉检测、智能设备视觉导航等场景，需要在有限的安装空间内完成固定，同时兼顾接口走线的便利性，因此壳体侧面预留了同轴连接器的安装位，顶部设置的金属接口座做了凸台加固处理，避免频繁插拔造成接口松动脱落。

　　在功能特性层面，该相机集成IMX390感光元件与GW5400处理链路，壳体内部预留了感光芯片的安装基准面，保证镜头光轴与安装面的垂直度公差控制在工业视觉设备要求的范围内，避免成像出现偏轴、虚边等问题。壳体侧面的侧出接口设计，能够适配设备内部狭窄的走线空间，相比直出接口更适合嵌入式安装场景，比如车载域控制器周边、工业机器人末端执行器旁的安装位，不会因为接口突出造成安装干涉。

　　设计思路上，这款相机没有采用复杂的曲面造型，全部以直角拼接的块式结构为主，一方面是降低壳体加工的开模成本，塑料壳体的分型面可以直接沿块体分界处设置，减少抽芯结构的复杂度；另一方面块式结构的平面更便于安装固定，多个侧面都可以作为安装基准面，适配不同方向的固定需求，比如可以通过侧面螺孔固定在设备立板上，也可以通过底部的安装位固定在水平安装台上。壳体表面做了细微的防滑纹理处理，既可以减少生产装配过程中手持打滑的问题，也能在一定程度上遮盖生产过程中产生的轻微划痕，提升成品外观一致性。

　　从安装边界来看，整体外形为近似长方体的块体结构，顶部接口突出壳体上表面的高度控制在合理范围，不会占用过多垂直方向的安装空间，侧方接口突出侧面的距离也做了限制，避免与周边其他电子元件产生空间冲突。壳体上的拼接缝处做了错位止口设计，既可以提升装配时的定位精度，也能起到一定的防尘作用，适配工业场景下多尘的使用环境，减少灰尘进入壳体内部附着在感光元件上影响成像质量。壳体边角处做了小尺寸的倒角处理，避免装配过程中锐边划伤操作人员，也能减少安装时与周边部件的磕碰损伤。

　　在内部结构的布局上，感光元件安装位靠近镜头接口一侧，处理电路板布置在壳体中部，接口组件通过柔性排线与电路板连接，这样的布局可以缩短信号传输路径，减少GMSL2高速信号的传输损耗，保证长距离传输下的成像稳定性。壳体内部设置了多个螺柱位，用于固定电路板与感光组件，螺柱的高度经过精确计算，保证各组件之间留有足够的散热间隙，避免长时间工作时热量堆积造成元件性能下降。壳体材质选用具备一定强度的工程塑料，兼顾重量控制与结构强度，整体重量较轻，不会给安装载体带来过大的负载，尤其适合搭载在移动机器人、无人机这类对负载重量敏感的设备上。

　　实际选型使用时，需要注意安装面的平面度要求，若安装面存在较大形变，可能会造成壳体受力变形，进而影响内部感光元件的位置精度，导致成像清晰度下降。接口连接时需要选用匹配规格的同轴连接器，保证连接锁紧到位，避免设备运行过程中因为振动出现接口松脱的问题。这款相机的结构设计没有多余的装饰性结构，全部围绕功能实现与安装适配展开，每个结构特征都对应实际使用中的具体需求，是典型的工业级视觉组件设计思路，能够满足多数嵌入式视觉采集场景的安装与使用要求。
