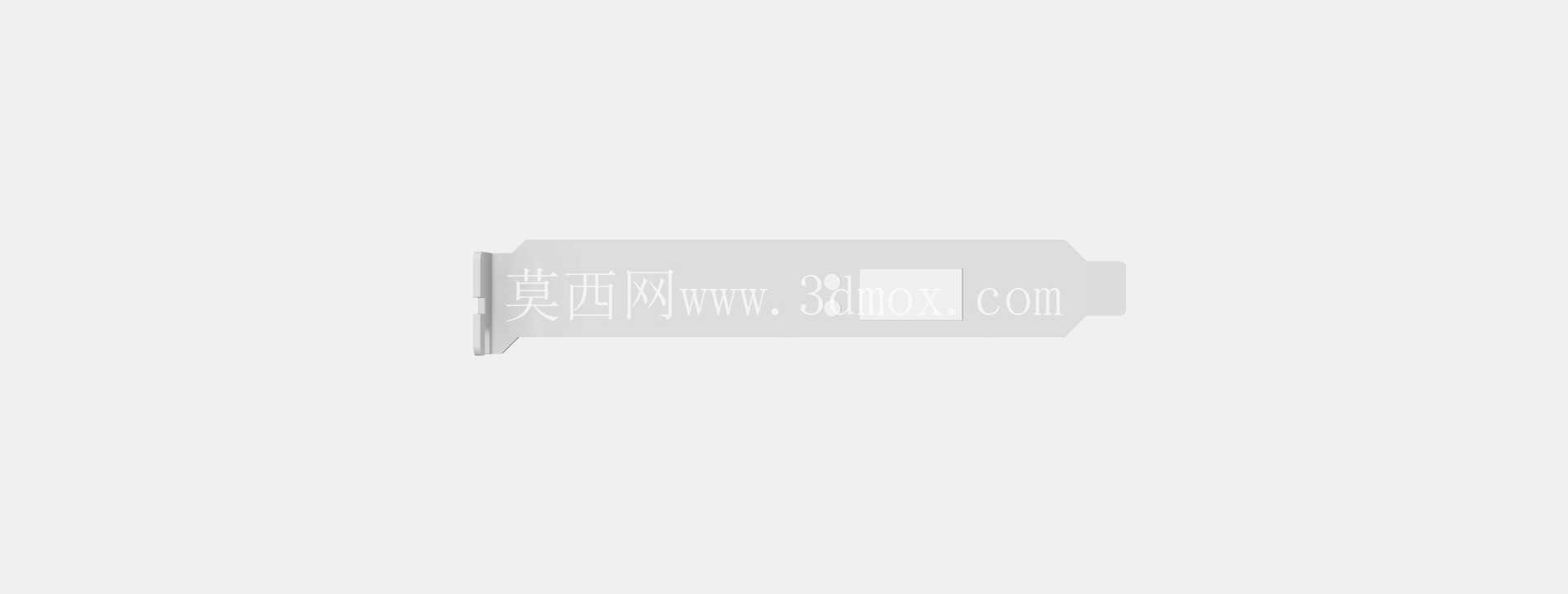

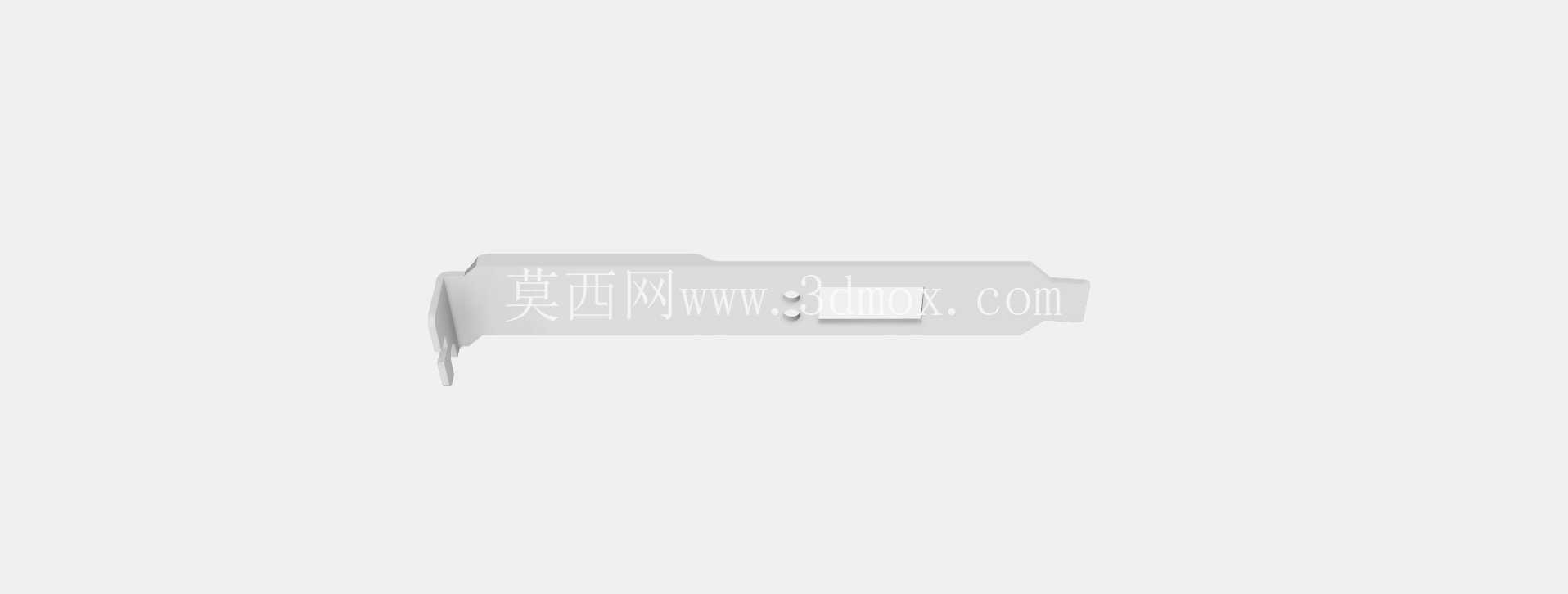

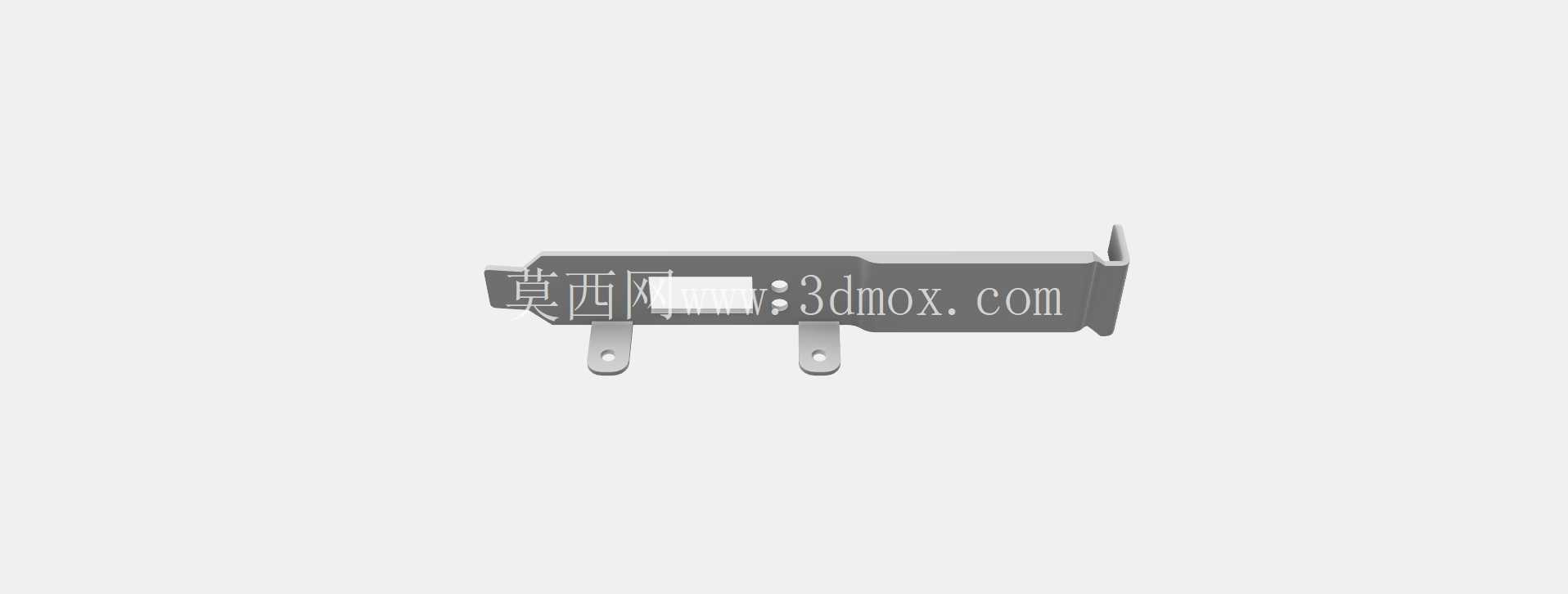

MellanoxMCX353A全高IO面板结构设计

　　在服务器硬件组装、数据中心网络设备部署的实际场景中，IO面板作为网卡与机箱外部的衔接部件，直接决定了板卡安装后的接口对位精度、结构防护性能与整机外观一致性。本次设计的Mellanox MCX353A全高IO面板，针对标准全高PCIe扩展槽位的安装空间做了适配，日常作业中不少工程师在替换第三方网卡挡板、定制机箱扩展位时，经常遇到面板开孔错位、固定耳公差过大导致板卡无法顺利推入槽位，或是接口处缝隙过大无法屏蔽电磁干扰的问题，这款面板的设计正是围绕这些现场痛点展开。

　　从实际功能层面看，这款面板首先承担的是板卡的物理固定作用，全高尺寸的设计匹配标准2U及以上机架式服务器的PCIe扩展槽高度，两侧的固定耳预留了标准机箱螺丝孔位，安装时可以直接对准机箱立柱的螺纹孔，不需要额外做裁切或者打磨调整。面板上的接口开孔完全对应MCX353A网卡的端口布局，开孔边缘做了折边处理，既可以避免安装时割伤操作人员的手部，也能在接口插入网线后对线缆接头形成一定的限位，减少日常运维中拉扯线缆导致的接口松动问题。

　　设计过程中首先确认的是安装边界尺寸，全高面板的整体高度严格遵循PCI工业计算机制造组织的相关规范，宽度方向适配标准机箱扩展槽的间距，不会出现安装后挤占相邻槽位空间的情况。面板主体采用薄钢板冲压成型的结构思路，厚度选取上兼顾了结构强度与轻量化需求，过薄的板材在长期使用后容易出现变形，导致板卡一端翘起影响接触稳定性，过厚则会增加不必要的重量，同时提升冲压加工的难度。面板表面的平整度公差控制在合理范围内，安装后可以紧贴机箱内壁，减少电磁信号从缝隙处泄露的可能，也能避免外部灰尘顺着缝隙进入机箱内部堆积在板卡元件上。

　　在细节结构处理上，面板与板卡本体的固定点位做了对位优化，对应网卡PCB板上的固定孔位预留了冲压凸点，安装时不需要额外加装垫片就能让面板与板卡紧密贴合，减少装配时的零件数量。面板边缘的折弯角度经过反复校核，确保推入机箱槽位时不会与机箱的钣金边缘发生卡滞，固定耳上的螺丝孔做了轻微的沉头处理，螺丝锁紧后螺帽不会突出面板表面，避免影响机箱侧盖的闭合。针对实际运维中经常需要插拔网线的场景，面板的接口开孔周围做了局部加强筋设计，多次插拔线缆后也不会出现开孔处板材变形的问题，延长部件的使用寿命。

　　从应用场景延伸来看，这款面板不仅适用于原厂网卡的替换维修，也可以作为定制化服务器、工业控制计算机扩展网卡时的配套结构件，在非标准机箱的改装场景中，全高的尺寸基准也方便工程师根据实际机箱空间做二次裁切调整，不需要从零开始测绘板卡的接口位置，大幅缩短结构设计的周期。建模过程中所有的安装孔位、折弯半径、开孔轮廓都严格按照实物测绘尺寸还原，没有做随意的简化处理，结构工程师在做装配干涉检查时，可以直接将模型导入装配体，验证板卡与机箱、相邻扩展卡之间的空间间隙，提前发现设计中存在的干涉问题，减少实际打样装配时的返工次数。
