5x20规格直插式保险丝安装固定座

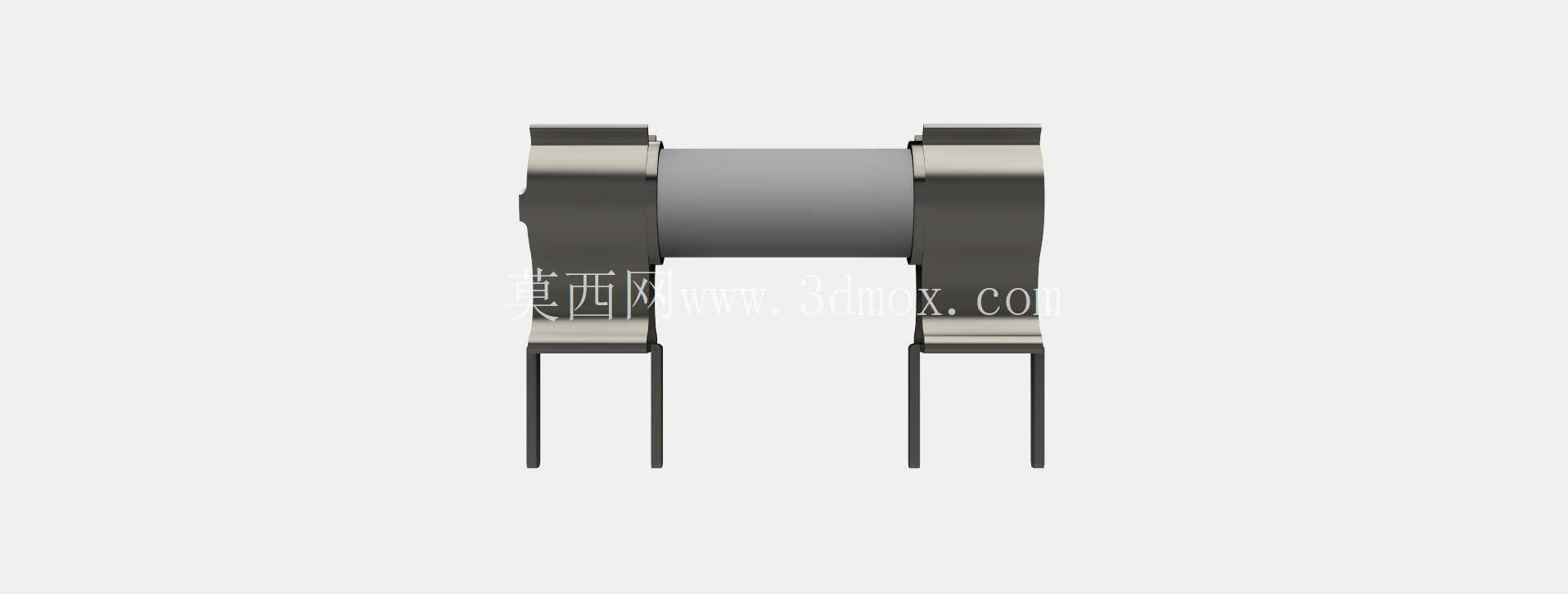

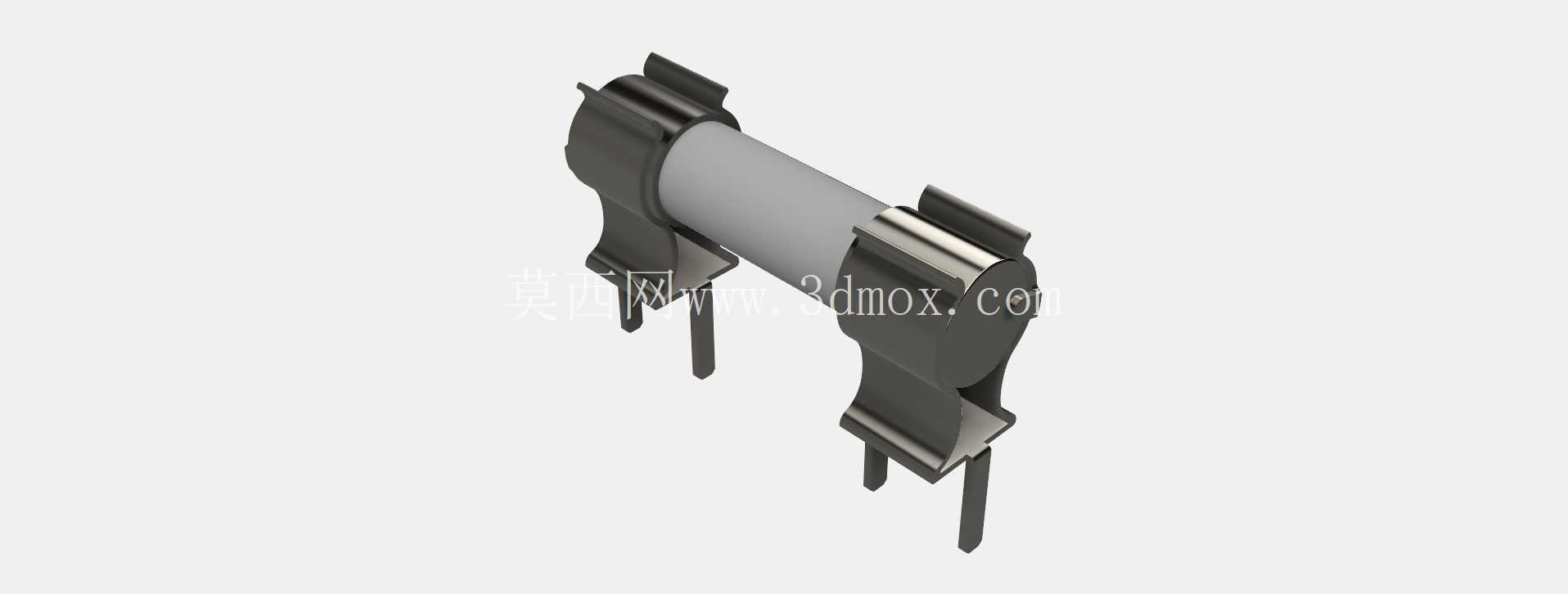

　　从结构设计思路来看，这款座体采用双侧对称夹持结构，两端的金属夹持弹片经过弧度适配设计，刚好匹配5mm直径的管状保险丝金属端帽，弹片自身的弹性形变余量可以保证在插装保险丝后提供足够的接触压力，避免长期使用过程中因振动、温度形变导致的接触不良、接触电阻过大发热等问题。两侧的绝缘基座采用耐高温工程塑料注塑成型，将带电的金属夹持部件完全包裹隔离，既可以避免相邻电路焊点之间的爬电风险，也能在保险丝因过载熔断产生瞬时高温时，起到隔热绝缘的作用，防止高温熔渣掉落至PCB板引发次生电路故障。座体底部延伸出的两根直插式安装引脚，引脚间距经过标准化设计，刚好适配常规PCB板的焊盘孔位，插装后引脚穿过PCB板进行波峰焊或者手工焊接即可完成固定，焊接后座体与PCB板面保持平行，保险丝的轴向与板面平行布置，不会额外占用过多的板上垂直空间，对于内部空间紧凑的小型电子设备来说，这种卧式安装的布局可以有效压缩整机的厚度尺寸，适配超薄型电源适配器、小型通讯终端等对内部堆叠空间要求严苛的产品设计。在低压板载电路的过流防护设计中，保险丝座是连接保护元件与PCB基板的核心衔接部件，这款适配5x20mm管状保险丝的直插式安装座，广泛应用于消费类电源板、小型工控控制板、通讯终端供电模块、民用电器内部控制板等场景，承担着固定管状保险丝、保障电路导通可靠性、为过流熔断后的元件更换提供便捷操作界面的实际作用。不同于贴片式保险丝的一次性焊接设计，这类插拔式座体可以在保险丝因过流熔断后，无需拆解焊接点即可快速更换同规格熔芯，大幅降低后期设备维护的操作成本，尤其适合需要频繁检修、现场更换防护元件的民用与工业低压电控场景。

　　从安装边界尺寸来看，座体整体长度刚好适配20mm长度的管状保险丝，两端夹持座的外侧间距略大于保险丝总长度，预留出0.5mm左右的插拔操作余量，方便使用者用镊子或者尖嘴钳夹持保险丝完成更换操作，不会因为间隙过小导致插装时卡滞、或者拔取时受力不均损坏保险丝玻璃管。座体的总宽度控制在8mm以内，在PCB板上布局时，相邻元件只要保持2mm以上的安全间距即可，不会占用过多的板上布线空间，底部引脚的直径适配常规0.8mm的PCB钻孔尺寸，焊接后焊锡可以充分包裹引脚，保证足够的焊接强度，即使在设备运输、长期振动的使用场景下，也不会出现引脚脱焊、座体松动的问题。

　　在实际选型应用中，这类保险丝座需要匹配对应额定电流的5x20mm管状保险丝使用，座体自身的金属弹片采用导电性能优异的铜合金材质，表面经过镀镍处理，既可以提升抗氧化能力，也能降低接触电阻，避免长期大电流通过时弹片自身发热引发的温度超标问题。绝缘基座的材料选用满足UL94-V0阻燃等级的工程塑料，在遇到异常高温时不会产生明火，符合电子设备的安全阻燃要求。不同于立式安装的保险丝座，这款卧式直插结构的重心更低，焊接到PCB板后抗振动性能更好，在车载电子、便携式移动设备等存在持续振动的使用场景中，也能保持稳定的接触性能，不会因为振动导致保险丝从夹持弹片中松脱，引发电路意外断电的故障。

　　在三维建模过程中，这类零件的建模重点在于两端夹持弹片的弧度还原、引脚位置度的精准控制，以及绝缘基座与金属部件之间的装配间隙把控，建模时需要充分考虑注塑件的拔模角度、金属弹片的冲压折弯工艺特性，保证建出的模型可以直接用于后续的模具开模参考、PCB板布局的干涉检查，以及整机装配时的空间校验。对于结构设计工程师来说，在选用这款座体进行板上布局时，需要在座体的保险丝插拔侧预留至少15mm的操作空间，方便后期维护时拔取和插入保险丝，避免周边过高的元件挡住操作路径，导致维护时需要拆解周边部件才能更换熔芯，提升后期维护的操作难度。同时在布线时，大电流的走线需要尽量加宽，从焊盘位置直接连接到主回路，避免走线过细导致的线路压降过大、局部发热等问题。
