双腔体卧式便携高端扬声器结构设计

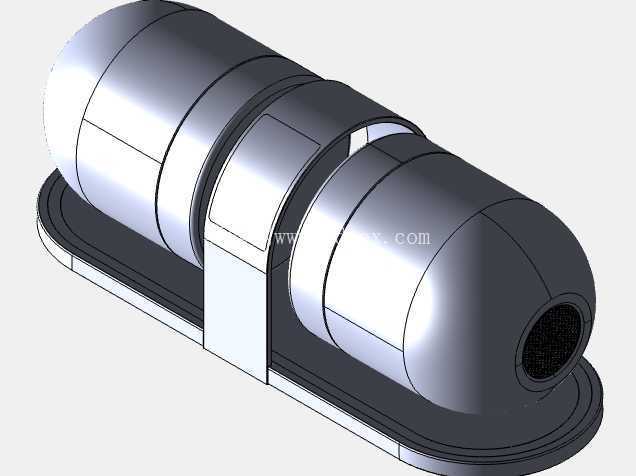

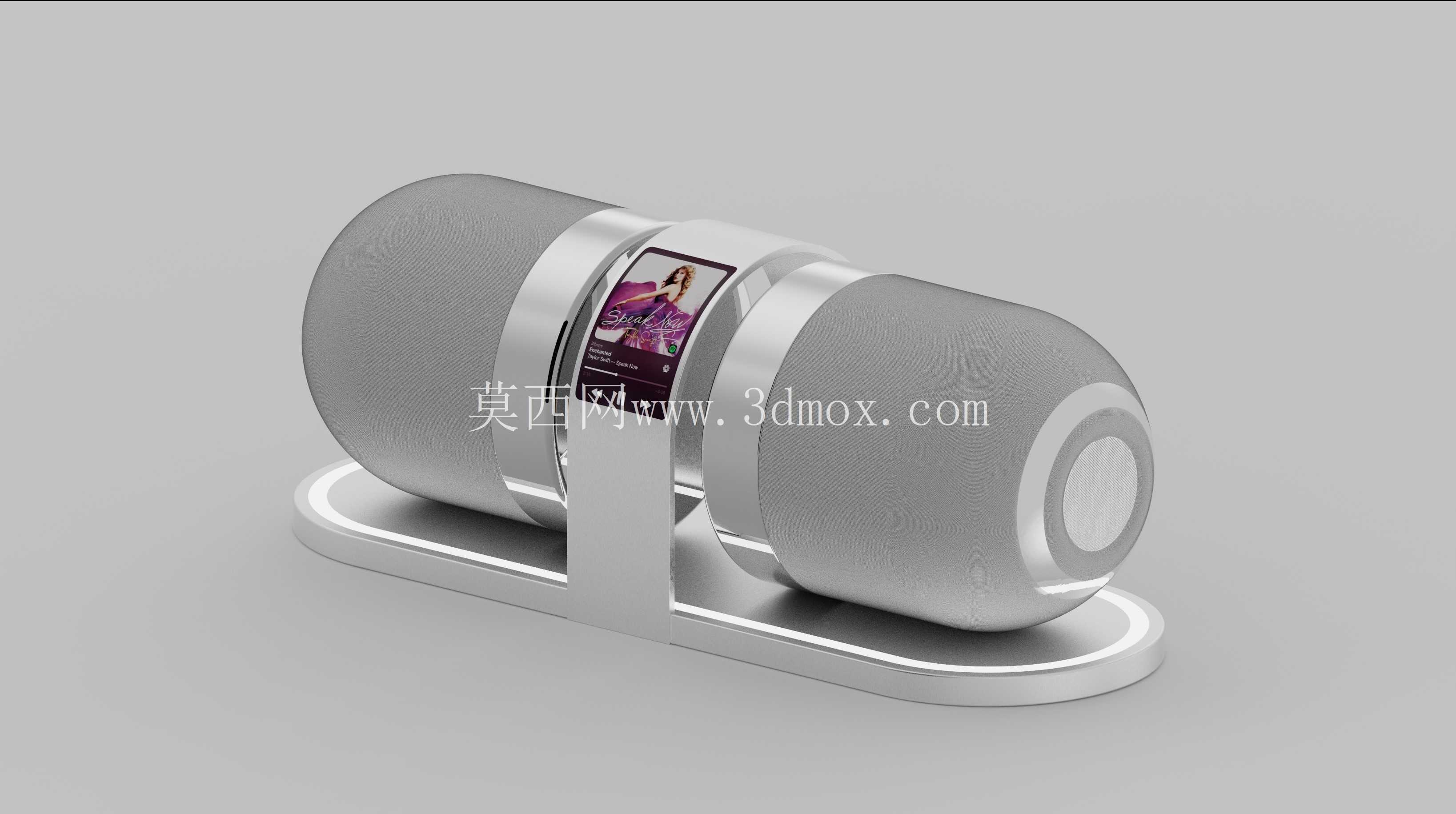

　　这款双腔体卧式扬声器的结构设计，首先围绕近场桌面声学使用场景做了核心布局考量，日常放置于办公桌面、居家床头柜、小型休闲茶桌等平面时，卧式双发声单元的朝向可覆盖120度左右的听音范围，无需额外调整摆放角度就能满足单人近场聆听或是两三人小范围的听音需求，区别于传统立式单腔体扬声器指向性过强的问题。从实际功能落地来看，两个对称分布的圆柱形发声腔体分别承担中低频与高频的发声职责，中间的支撑连接结构内部预留了走线空间与分频元件的安装位，避免分频电路与发声单元的磁路产生电磁干扰，同时支撑结构的高度经过反复校核，让两个发声单元的出声中心刚好与普通人坐姿状态下的耳部高度齐平，减少桌面反射带来的声染色问题。

　　底座部分采用椭圆薄型设计，底部预留了整圈的防滑胶条安装槽，安装后整机与桌面的接触摩擦力可满足日常轻微触碰不会移位的使用需求，底座内部还预留了配重块的安装腔体，可根据实际音质调校需求添加不同重量的配重，降低大音量状态下的整机谐振问题。设计过程中针对外形与安装边界做了多轮迭代，整机横向总长度控制在180mm范围内，腔体最大直径为65mm，底座厚度仅12mm，放置于桌面时不会遮挡显示器下方的视线，也不会占用过多的桌面操作空间，连接支撑结构的宽度设置为22mm，刚好可以嵌入腔体端部的定位卡槽，装配时采用卡扣加少量环保粘接剂的固定方式，既保证连接强度，也不会在外观面留下螺丝孔等破坏整体质感的结构。从结构细节来看，两个圆柱形腔体的端部做了1.5mm的圆角过渡，避免尖锐边角在日常拿取时造成磕碰，腔体外壳采用薄壁结构设计，壁厚均匀控制在1.8mm，既保证外壳的结构强度，也能减少不必要的材料浪费，同时均匀的壁厚可以避免注塑生产时出现缩痕、翘曲等工艺缺陷。出声面的网罩采用内嵌式安装设计，网罩与腔体外壳的配合间隙控制在0.1mm以内，既保证外观的整体性，也方便后续售后维护时拆卸更换网罩。

　　中间支撑结构的正面预留了小型显示屏的安装窗口，窗口周边做了0.5mm的凸台，可对显示屏起到防护作用，避免日常擦拭或是轻微剐蹭直接接触显示屏表面，显示屏下方的腔体内部预留了按键电路板与蓝牙模块的安装位，模块与发声单元之间设置了薄金属屏蔽片，进一步降低电路信号对音质的干扰。在实际装配逻辑上，整机组装遵循从内到外的顺序，先将发声单元、分频元件、电路模块分别固定在对应的腔体与支撑结构内，完成内部走线连接后再扣合腔体外壳与底座，所有内部结构的固定柱位置都经过公差校核，保证装配时各部件的对位精度控制在0.2mm以内，避免因装配偏差导致的单元偏心、结构异响等问题。

　　针对日常使用的耐用性需求，所有结构的转角位置都做了应力释放设计，避免长期使用后出现应力开裂的问题，底座与支撑结构的连接位置做了加强筋处理，加强筋的厚度为外壳壁厚的0.6倍，既保证连接强度，也不会在外观面产生缩痕。从声学结构的设计逻辑来看，双腔体的独立密封设计可以避免两个发声单元之间的声波干涉，每个腔体内部都预留了吸音棉的填充空间，可根据不同的音质调校方案填充不同厚度的吸音材料，优化腔体内部的驻波问题，腔体的出声通道做了平滑的圆弧过渡，减少声波在通道内的反射损耗，提升出声的通透度。
