分段式六边形组顺序部署铰接结构设计

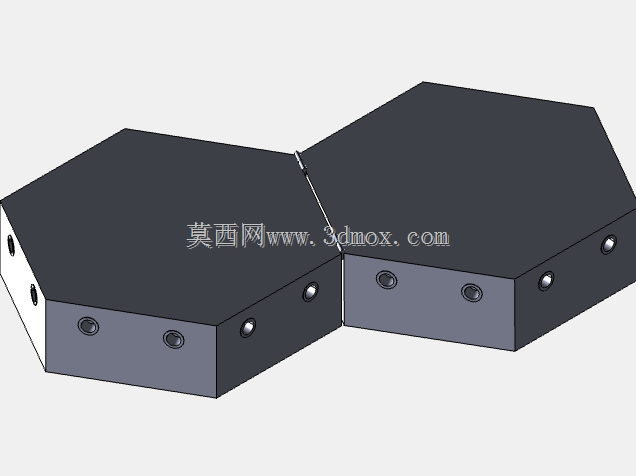

　　在流体控制、可展开航天结构、折叠式工业防护面板这类需要多段构件有序展开、到位后自锁的场景中，分段铰接结构的部署逻辑直接决定了整套机构的运行可靠性与动作流畅度。这套结构设计将六边形截面的主体构件拆分为三组独立分段单元，单组包含6个等长节段，所有节段之间采用铰接副连接，完全规避了传统刚性分段结构无法折叠、收纳占比大的痛点。从实际应用场景来看，这类结构既可以适配减压阀类流体控制元件的内部流道分段调节需求，通过分段顺序动作实现流道开度的梯度精准控制，避免单级调节带来的压力冲击；也可以移植到太空望远镜的可折叠遮光罩、地面设备的折叠检修面板这类需要大收纳比、展开后自动锁止的场景中，铰接副自带的旋转阻尼与到位自锁特性，能让结构展开到预设位置后无需额外锁止构件即可保持形态稳定，大幅减少附属零件数量。

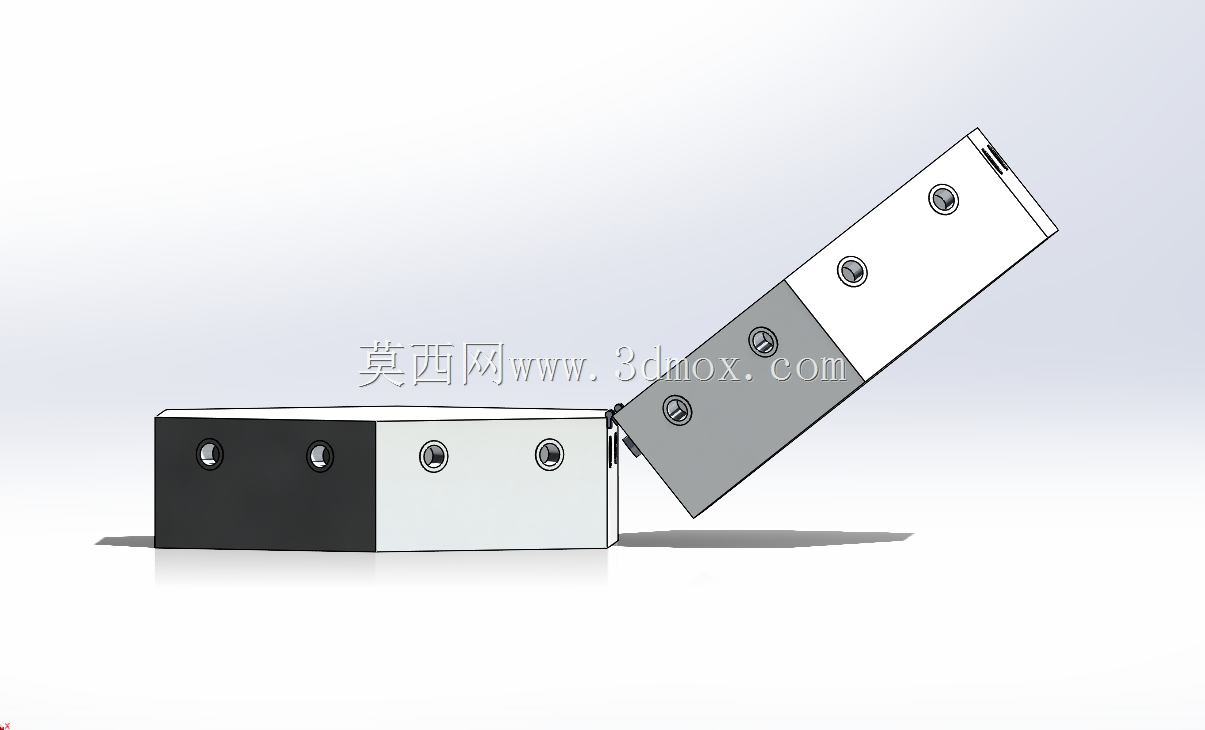

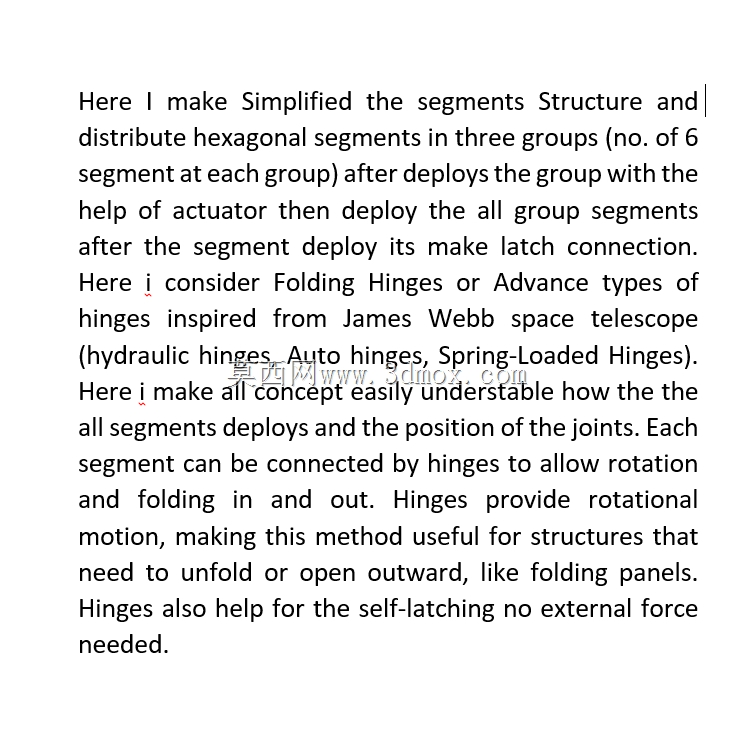

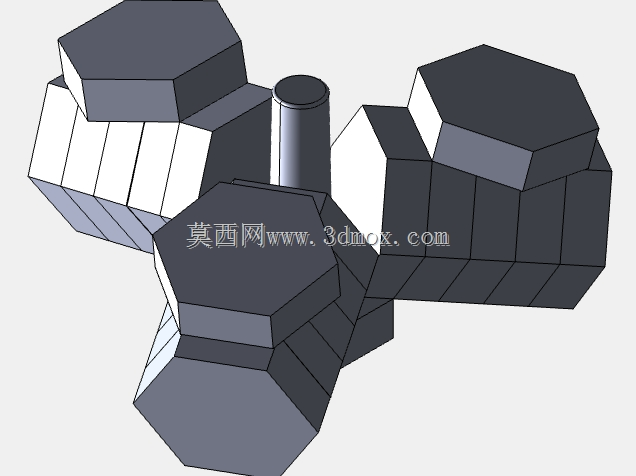

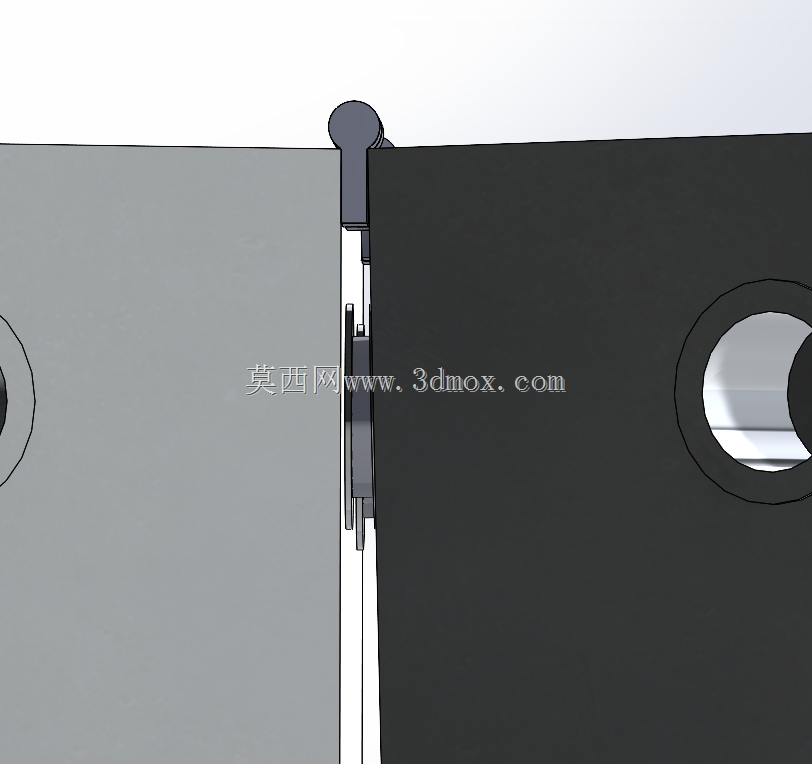

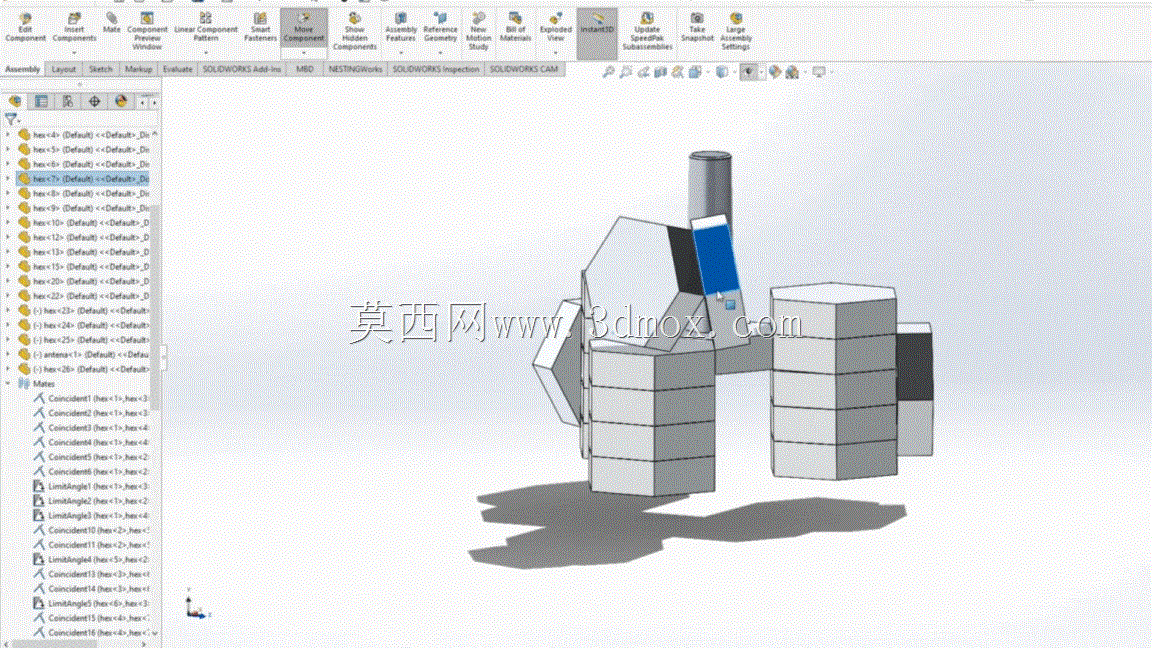

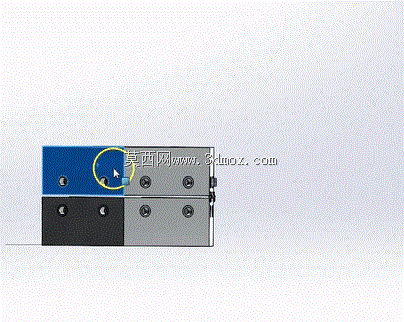

　　设计过程中优先梳理了节段部署的动作顺序逻辑，没有采用常规的逐段依次铰接的简单方案，而是先将三组六边形分段作为独立的动作组，在执行端的驱动下先完成整组的初始定位，待组间闭锁连接结构完全啮合到位后，再依次部署组内的单个节段，这种组级优先的部署逻辑能完全避免逐段部署时累积的位置误差，不会出现多段展开后末端节段偏移预设位置的问题。铰接副的选型参考了多类成熟铰链的运动特性，整合了液压铰链的阻尼缓冲、自动铰链的到位触发、弹簧铰链的复位预紧特性，每个铰接点的旋转角度都根据节段折叠后的收纳空间做了限位设计，节段向内折叠时相邻构件不会发生运动干涉，向外展开时能沿着预设轨迹运动到指定位置，不会出现过转或者卡滞的问题。

　　从安装边界来看，整套结构折叠状态下的轮廓尺寸仅为展开状态的32%，能适配狭小安装舱内的布置需求，所有铰接点的安装孔位都采用了统一的基准设计，不需要额外做适配加工即可与常规的驱动执行器输出端连接。结构的自锁特性完全依托铰接副内部的阻尼与过中限位结构实现，不需要额外加装电磁锁、机械插销这类附属锁止件，在长期运行过程中不会因为锁止件失效出现结构意外折叠的问题，哪怕是在有持续振动的设备运行工况下，也能保持展开形态的稳定性。针对折叠面板类应用场景，节段的连接面预留了面板安装的螺纹孔位，不需要额外做焊接或者粘接处理，直接通过紧固件即可将防护面板、遮光板这类功能构件固定在节段上，后期维护更换面板时只需要拆卸对应节段的紧固件即可，不需要拆解整套铰接结构。

　　在流道调节类的阀门应用场景中，这种分段部署的结构可以替代传统的单级阀芯调节结构，三组分段依次动作的过程中，流道的通流面积是梯度变化的，不会因为通流面积突然变化产生流体水击现象，能有效降低管路内的压力波动，延长下游管路与设备的使用寿命。铰接点的密封结构做了适配性设计，在节段之间的铰接位置加装了耐磨密封衬套，既可以减少铰接副转动过程中的磨损，也能避免流体介质进入铰接缝隙造成卡滞，哪怕是在带有少量固体杂质的流体介质工况下，也能保持动作的顺畅性。整套结构的节段都采用等强度设计，每个节段的截面尺寸都根据受力仿真结果做了优化，在保证结构强度满足工况载荷要求的前提下，尽可能减少了不必要的材料冗余，降低了整套结构的整体重量，对于航天类对重量敏感的应用场景，这种轻量化设计能有效降低发射载荷成本。

　　实际装配过程中，组间闭锁结构的对接精度要求控制在0.1mm以内，设计时在闭锁对接面增加了导向倒角，哪怕组段初始定位存在少量偏差，也能在导向结构的引导下顺利完成啮合，不会出现对接卡滞的问题。铰接副的转轴采用了可拆卸设计，后期维护时只需要抽出对应位置的转轴即可更换磨损的衬套或者节段，不需要将整套结构从设备上完全拆解，能大幅降低后期维护的工时成本。针对不同的应用场景，只需要调整单组内的节段数量、铰接副的旋转限位角度，即可适配不同展开长度、不同折叠角度的使用需求，不需要重新设计整套结构的主体框架，具备较强的通用适配性。
