兼容SOT23封装的SOC23陶瓷晶体管结构

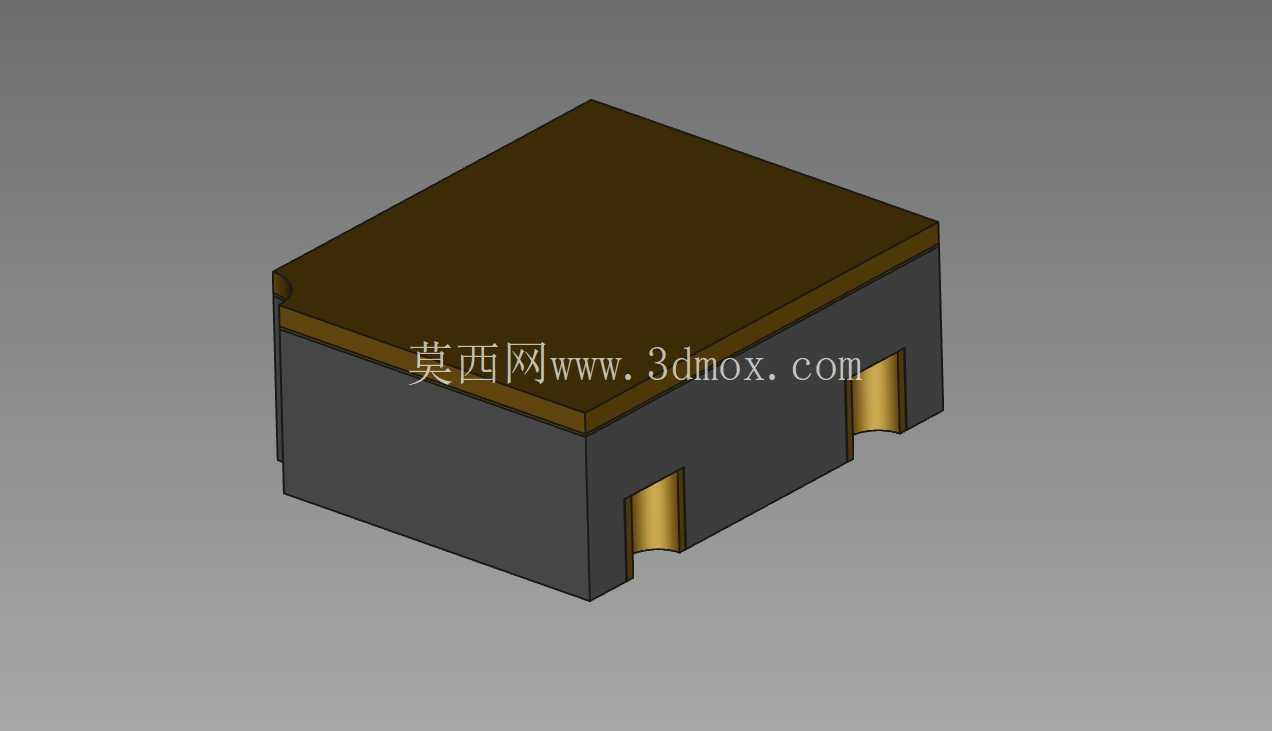

　　在高密度板级电路设计场景中，封装器件的结构兼容性直接决定了PCB布局的迭代效率与生产良率，这款SOC23陶瓷封装晶体管的三维结构，完全围绕与塑料SOT23封装的引脚兼容特性展开设计，能够直接适配现有成熟的SOT23焊盘布局，无需重新调整PCB走线即可完成器件替换，在高可靠性要求的工控板卡、车载电子模块、高温环境工作的传感采集电路中有着明确的应用价值。从结构设计逻辑来看，陶瓷封装本体采用立方体基座搭配顶部陶瓷盖板的分层结构，基座部分选用高温共烧陶瓷材质，相比常规塑料SOT23封装，能够承受更高的回流焊温度，同时在-55℃到175℃的宽温工作区间内，本体形变量控制在微米级，不会因为温循应力导致引脚脱焊或者内部键合点断裂。

　　引脚部分采用侧面引出的鸥翼型结构，三个引脚分别从本体相邻的两个侧面伸出，其中单侧布置1个引脚、对侧布置2个引脚，引脚的伸出长度、弯折弧度、引脚间距完全匹配标准SOT23封装的安装尺寸，在SMT贴装工序中，可以直接沿用现有SOT23的吸嘴取料参数、焊盘钢网开口尺寸，不需要额外调整贴装程序，能够有效降低产线换型的调试成本。设计过程中重点考量了陶瓷本体与金属引脚的结合强度，在陶瓷基座的引脚穿出位置做了局部加厚的封接环结构，金属引脚与陶瓷基座通过玻璃熔封实现气密性连接，避免外界水汽、腐蚀性气体渗入封装内部腐蚀芯片键合点，这一结构相比塑料封装的环氧树脂粘接密封，长期可靠性提升一个数量级，适合在户外露天设备、井下勘探仪器、航天机载电子这类对封装气密性有严苛要求的场景使用。

　　从安装边界尺寸来看，封装本体的长宽尺寸略大于常规塑料SOT23，但引脚的中心距、引脚末端的共面度完全符合SOT23的行业通用规范，在PCB布局时，只要按照标准SOT23的焊盘尺寸预留焊接位置，器件贴装后不会出现引脚偏移、虚焊的问题，本体高度相比同规格塑料SOT23略有增加，在结构件与PCB的间距设计时需要预留0.2mm左右的额外高度余量，避免结构件压碰器件顶部造成陶瓷盖板开裂。

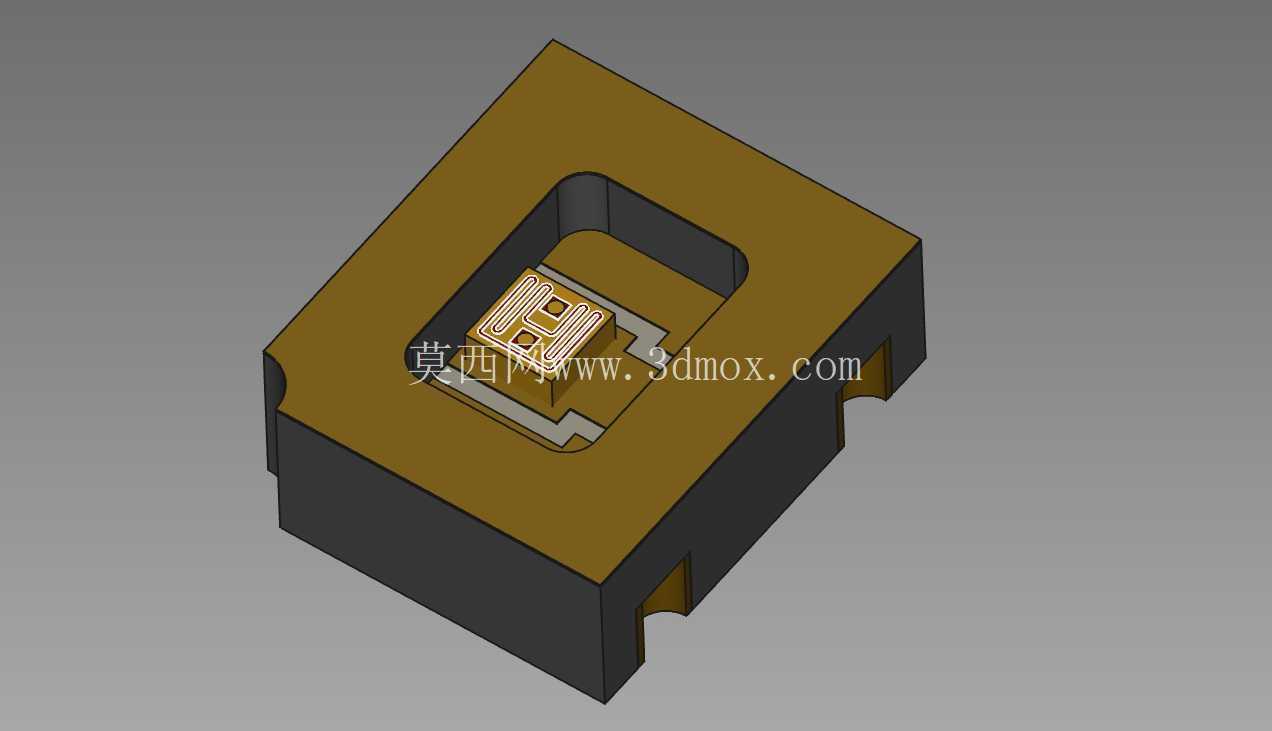

　　在三维建模过程中，对引脚的弯折圆角做了精确还原，没有采用直角弯折的简化处理，因为实际生产中引脚弯折处的应力集中是导致引脚断裂的核心诱因，精确的圆角结构能够帮助结构工程师在做器件干涉检查时，准确判断引脚与周边焊盘、丝印、邻近器件的安全距离，同时在做板级热仿真时，陶瓷本体的热导率参数远高于塑料封装，建模时保留了陶瓷基座与引脚的接触结构，能够准确模拟器件工作时热量通过引脚向PCB焊盘传导的散热路径，为热设计提供准确的模型支撑。另外，陶瓷封装的顶部盖板与基座的结合缝位置做了台阶式密封结构，这一细节在建模时完整还原，能够帮助工艺工程师在做涂覆三防漆的工序规划时，准确控制三防漆的涂覆范围，避免漆液渗入密封缝隙影响封装气密性。对于需要做器件库标准化建设的硬件工程师而言，这个模型的尺寸精度完全满足EDA软件封装库的建模参考要求，不需要反复核对实物尺寸即可完成封装库的搭建，同时在做整机结构的虚拟装配时，能够准确反映器件的实际外形，避免出现装配后器件与结构件干涉的问题。
