长方双锥面密封防护壳体结构设计

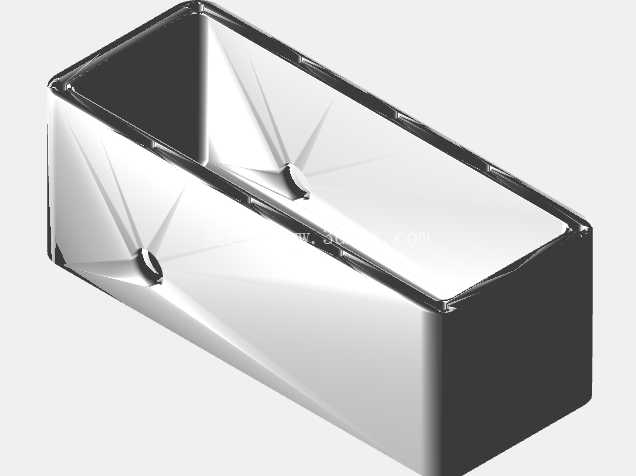

　　这款壳体的设计没有走常规钣金折弯的思路，整体采用一体化模压成型的结构，主体为等壁厚的长方体空腔，两个相邻的宽面分别设计了内凹的锥面定位结构，锥顶处预留了和内部元件对接的定位凸台，这种结构不是为了外观造型做的装饰，而是从安装适配的角度出发：当壳体扣合在安装基座上时，两个锥面可以和基座上对应的锥销自动对中，不需要操作人员反复调整安装位置，哪怕是在高空管路、狭小设备夹层这类视线不好的安装场景，也能一次对准扣合，减少现场安装的调整时间。在工业现场的流体管路、电气元件防护场景中，这类长条形矩形防护壳体的应用覆盖了从车间气动回路节点防护、户外管路检测元件外护到小型精密传感单元封装的多个细分领域，很多一线做设备改造的工程师都遇到过现场防护件选型难的问题：标准圆形护罩适配不了长条形的安装基面，薄铁皮弯折的护壳用不到半年就会因为现场的切削液喷淋、粉尘堆积出现锈蚀变形，甚至会因为磕碰导致内部的密封面错位，直接影响整个回路的运行稳定性。

　　从安装边界来看，壳体的长宽高比例接近4:2:1，长边的两个端面做了微小的倒角处理，避免安装时锐边划伤安装人员的手套或者相邻的管线，壳体的合模面设置在窄边的中部分型线上，分型面处预留了0.8mm的密封胶条安装槽，不需要额外打密封胶，只要配套对应截面的硅胶条就能实现IP65级别的防护，完全可以应对车间日常的切削液飞溅、粉尘冲刷，甚至是户外短时的淋雨场景。很多人看到双锥面的结构会误以为是加强筋，实际上这两个锥面同时承担了壳体刚度强化的作用，常规的矩形平板壳体如果壁厚做薄，侧面受外力挤压很容易出现凹陷变形，而内凹的锥面相当于在平板上做了锥形的加强结构，在不增加整体壁厚的前提下，能把侧面的抗挤压强度提升40%以上，哪怕是现场搬运时被工具磕碰，也不会出现大面积的凹陷，不会影响后续的拆装复用。在实际的管路减压阀配套场景中，这类壳体主要用来包裹减压阀的调节旋钮和外部接线端，避免车间内的金属碎屑、焊接飞溅落到调节旋钮的缝隙里，导致旋钮卡涩无法调整压力，也能防止日常清扫时的水冲直接淋到接线部位造成短路。设计时特意把两个锥面的位置和内部调节旋钮的两个限位卡点对应，扣合壳体之后，锥顶的凸台刚好卡在旋钮的限位槽里，不需要额外做定位结构就能防止壳体在使用过程中出现转动错位，哪怕设备运行时产生持续的振动，壳体也不会出现松脱移位的情况。

　　和市面上常见的方形防护盖相比，这款壳体没有采用外露的螺丝固定结构，而是在长边的内侧设计了两个弹性卡扣，安装时只要对准基座按压到位，卡扣就会自动卡入基座的卡槽内，拆卸时只需要用平口螺丝刀撬动侧边的拆卸缺口就能取下，不需要在壳体表面开螺丝孔，进一步提升了整体的密封性能，也避免了螺丝长期暴露在潮湿环境中生锈导致无法拆卸的问题。从建模的细节来看，壳体的所有内角都做了R2的圆角过渡，避免应力集中导致的开裂，外表面做了哑光的硬质处理，不容易残留指纹和油污，日常维护时用车间的压缩空气一吹就能清理掉表面积攒的粉尘，不需要特意擦拭。

　　在做三维结构校验的时候，特意核对了安装时的操作空间：壳体距离相邻安装面的最小预留间隙只需要5mm就能完成拆装，不需要为了拆装护壳特意预留过大的操作空间，对于设备内部布局紧凑的自动化生产线、集成阀岛来说，这种小安装边界的设计能大幅提升空间利用率，不会因为护壳的尺寸问题导致整体设备的体积被迫加大。很多设计新手在做这类防护壳体的时候，往往只考虑外观的规整度，忽略了现场安装的实际操作难度，比如把卡扣设计在人手够不到的位置，或者分型面没有预留密封槽导致后期防护等级不达标，这款结构在设计时就把现场拆装的操作逻辑、长期使用的密封可靠性、受外力时的结构强度都整合到了一体化的壳体结构里，没有多余的零散零件，生产时只需要一副模具就能成型，后续的装配和维护成本都能控制在很低的水平。在化工车间的腐蚀性气体环境中使用时，只要更换对应耐腐蚀材质的坯料，不需要修改结构尺寸就能直接适配，不需要重新开模，这种结构的通用性也让它能适配更多不同场景的防护需求，不管是气动元件的外护、小型电气模块的封装还是管路节点的防护，都能通过调整材质来满足使用要求，不需要重新做结构设计。
