FPC立式0.5间距连接器结构设计

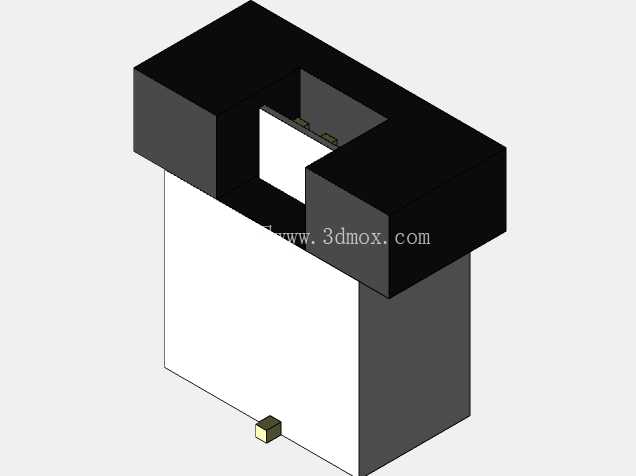

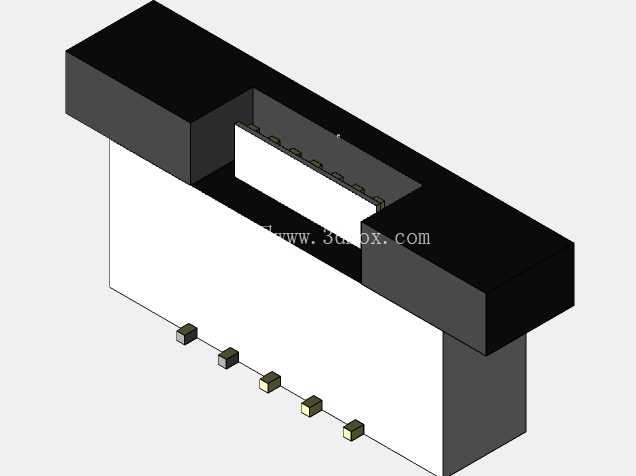

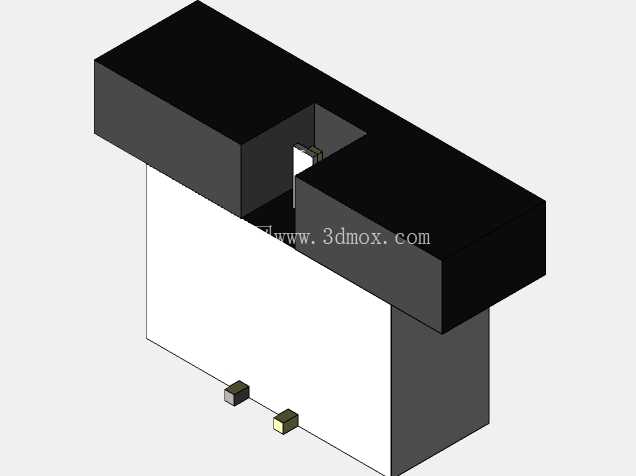

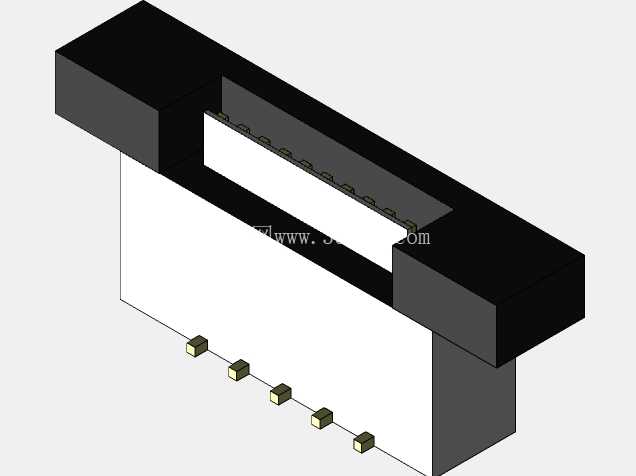

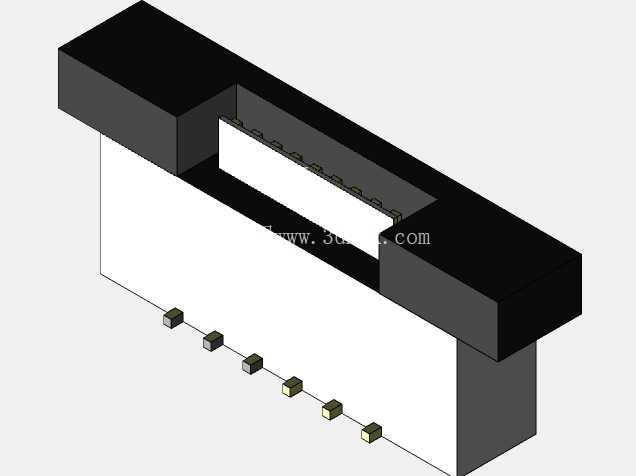

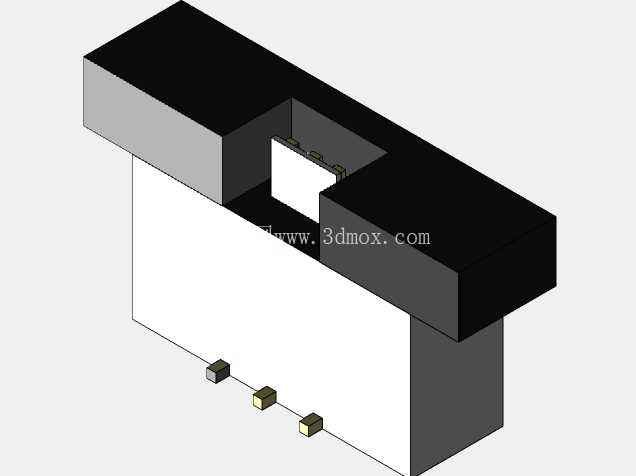

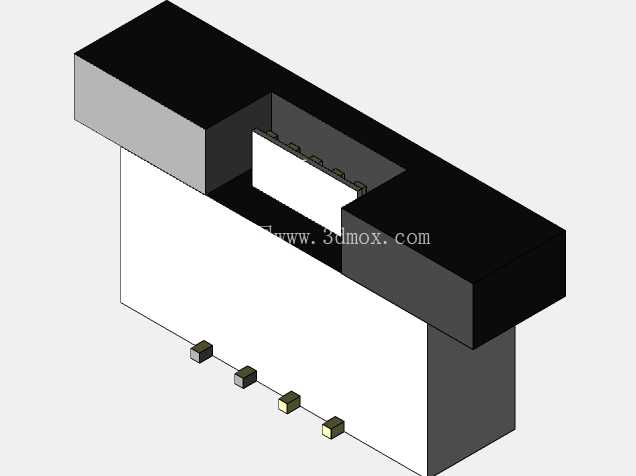

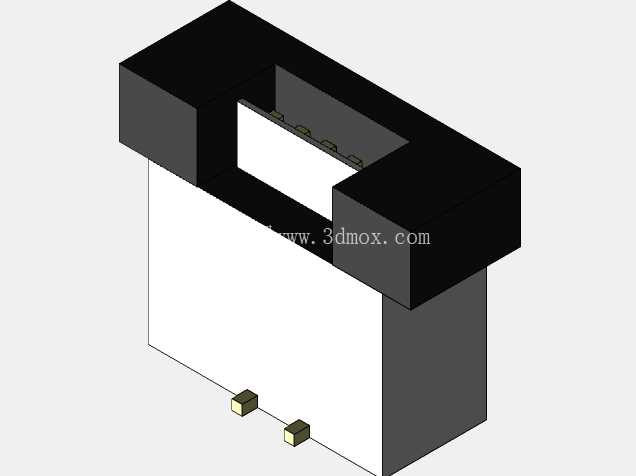

　　在消费电子、小型工控板卡、便携检测设备的内部布线场景里，板对板或线对板的连接空间往往被压缩到极限，传统卧式FPC连接器需要在板卡侧面预留手指插拔的操作空间，对于堆叠式安装的双层PCB、嵌入式安装的传感模块来说，这类空间预留经常会和周边结构件产生干涉，立式安装的FPC接插件正是为解决这类空间矛盾而生的。这款接插件采用立式直插的安装形态，主体基座采用耐高温的工程塑料注塑成型，黑色的基座部分承担绝缘隔离与端子定位的作用，基座内部的端子采用0.5mm的标准间距排布，刚好匹配常规0.5mm间距FPC排线的触点分布，端子接触端采用弹性悬臂结构，在排线插入后可以依靠自身弹性压力保持稳定的接触压力，避免设备在受振动、轻微冲击的工况下出现接触瞬断的问题。

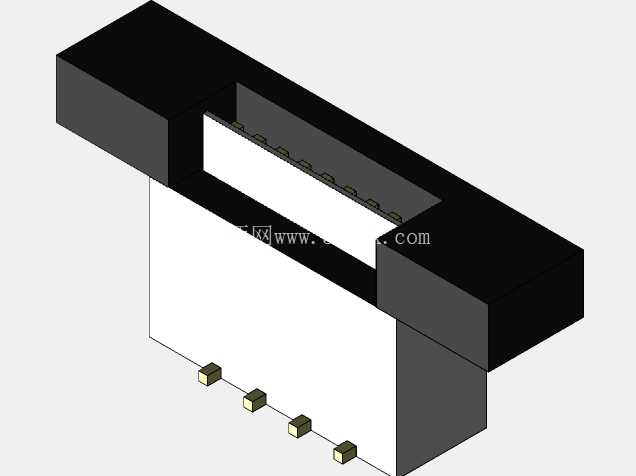

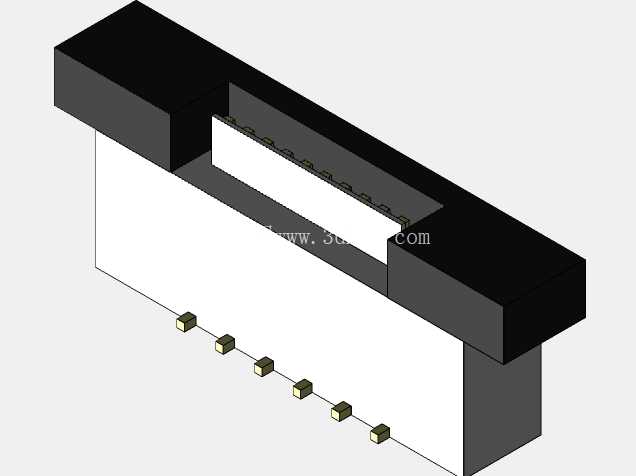

　　从安装边界来看，这款接插件的基座底部完全贴合PCB板面，焊接引脚垂直伸出基座底面，采用表面贴装工艺焊接时，不需要在PCB上开设过孔，能够节省板卡背面的布线空间，接插件整体的外轮廓方正，顶部的插拔开口正对垂直于板面的方向，排线可以从板卡正上方垂直插入，不需要弯折排线来适配卧式接插件的侧向开口，对于需要频繁拆装维护的设备内部连接点来说，这种垂直插拔的操作路径不会被周边的电容、芯片等板载元件遮挡，维护时不需要拆除周边其他部件就能完成排线的插拔操作。

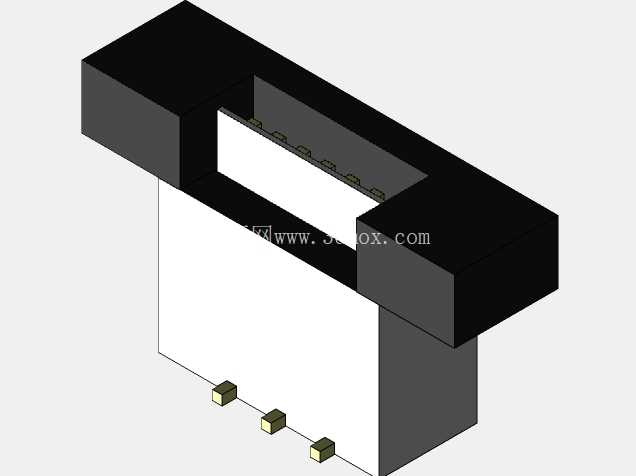

　　设计过程中需要重点关注几个核心尺寸的公差控制：首先是端子接触端的共面度，因为采用表面贴装工艺，所有焊接引脚的底面共面度偏差需要控制在0.1mm以内，否则过回流焊时会出现虚焊、引脚爬锡不良的问题；其次是插拔槽的开口宽度，槽宽需要匹配FPC排线的厚度加补强板的总厚度，预留0.05-0.08mm的插拔间隙，间隙过大会导致排线插入后晃动、接触电阻不稳定，间隙过小则会导致插拔力过大，甚至插装时刮伤排线表面的铜箔触点。另外基座顶部的定位凸台需要和FPC排线端部的定位缺口匹配，插装时可以起到防呆作用，避免排线插反导致的信号接反、电源短路问题。

　　在实际选型应用时，需要注意接插件的总高度是否满足设备内部的堆叠空间要求，这款接插件的主体高度适配常规10mm以内的板间堆叠间隙，对于空间更紧凑的超薄设备，可以根据实际堆叠高度调整基座的主体高度，但端子的接触行程需要保持在0.3mm以上，保证接触可靠性。接触端子的材质一般选用磷青铜镀锡，接触区域镀金处理，镀金层厚度不低于0.1μm，能够在长期使用中抵御氧化，降低接触电阻，适合在-20℃到85℃的工作环境中稳定使用，在小型手持检测设备、工控采集模块、车载小型控制板的内部连接场景中，这类立式FPC连接器可以大幅降低布线的空间占用，同时提升装配和维护的效率。建模过程中需要还原端子的弹性悬臂结构，在做装配干涉检查时，需要模拟排线插入的全行程，确认端子在弹性变形范围内不会和基座内壁发生干涉，同时基座的绝缘壁厚需要保持在0.2mm以上，避免相邻端子之间出现耐压不足的问题，相邻端子之间的爬电距离满足低压电子设备的安规要求，在50V以下的直流信号传输场景中完全可以稳定工作。
