Showbox扩展模块可打印外壳结构

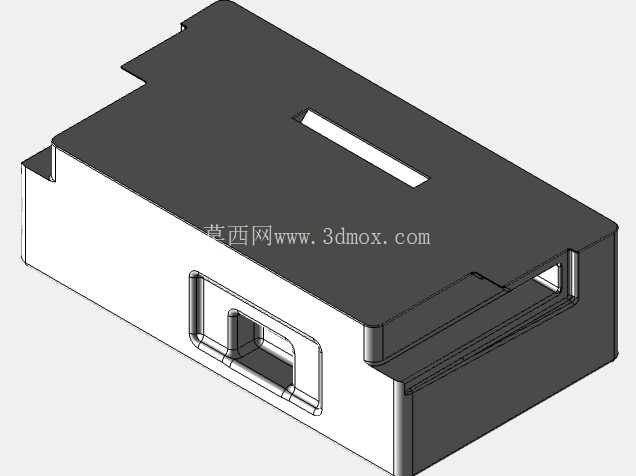

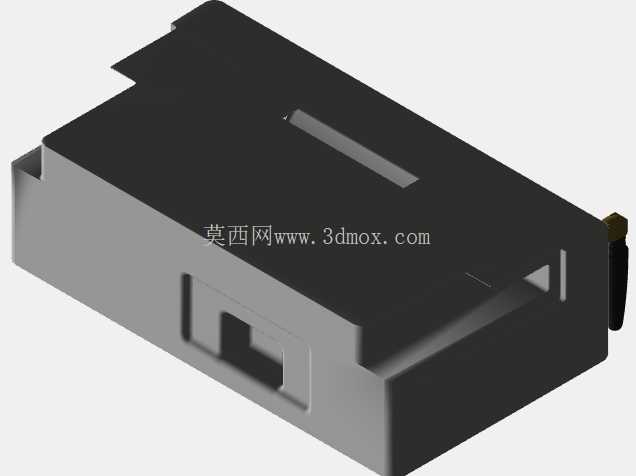

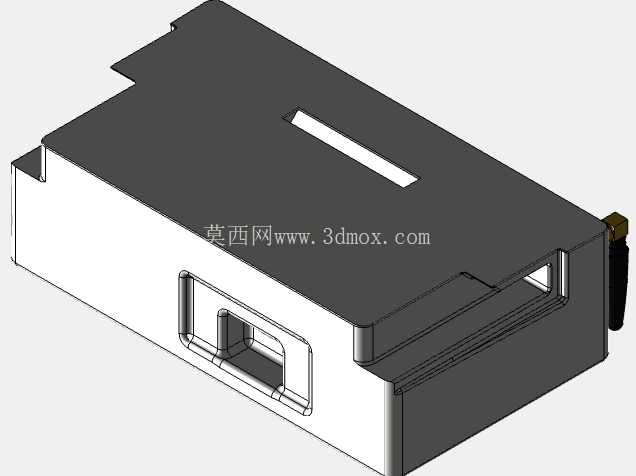

　　这款扩展模块外壳主要面向小型电子功能拓展场景，适配对应Showbox设备的外接功能加装需求，日常可用于桌面电子实验装置、小型音频外设拓展、嵌入式开发功能模块的防护与安装，在创客开发、小型电子设备改装、桌面功能集成搭建场景中，能够为内部电路板、接口元件提供可靠的物理防护，同时规整外接线路布局，避免裸露元件受磕碰、积灰影响使用寿命。从实际使用角度出发，外壳采用上下扣合的分体式结构设计，无需额外螺丝紧固件即可完成组装，日常拆装维护内部元件时操作效率更高，扣合边缘做了错位止口结构，扣合后上下壳体不会出现横向错位，拼接缝隙均匀可控，能够满足日常使用的防尘需求。

　　壳体侧面预留了对应接口的精准开孔，开孔边缘做了0.2mm的倒角处理，外接插头插入时不会被壳体边缘卡滞，插拔手感顺畅，同时开孔位置与内部电路板的接口座位置完全匹配，安装电路板时无需额外调整位置，直接放入下壳体的定位槽即可完成对位，降低组装时的对位难度。上壳体表面设计的长条形开槽，一方面可以作为内部模块工作状态的指示灯观察窗，无需拆开外壳即可直观查看模块运行状态，另一方面也能兼顾内部电路的被动散热需求，避免密闭壳体内热量堆积影响元件工作稳定性。壳体的外部轮廓做了统一的圆角处理，所有外露棱边均做了R1.5的圆角过渡，没有尖锐棱角，日常拿取安装时不会划伤手部，也能避免磕碰时棱角处出现应力集中开裂的问题。

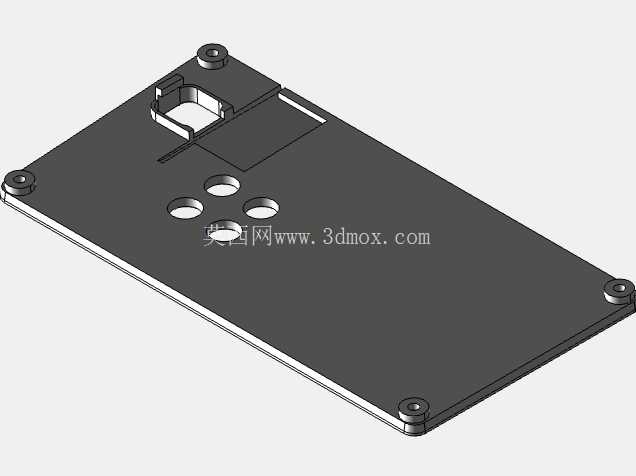

　　从安装边界来看，壳体整体尺寸适配标准ESP32开发板的加装空间，底部预留了通用安装孔位，可以直接固定在现有Showbox设备的扩展位上，也可以通过双面胶、铜柱等方式固定在桌面支架、设备外壳表面，安装方式灵活，不会和原有设备的结构产生干涉。设计过程中充分考虑了3D打印的工艺特性，所有壁厚均设置为1.8mm，既保证了壳体的结构强度，又不会因为壁厚过大导致打印时出现缩痕、翘曲问题，所有结构均采用无悬空设计，打印时无需添加支撑结构，大幅降低打印后处理的工作量，打印完成后去除少量毛边即可直接投入使用。

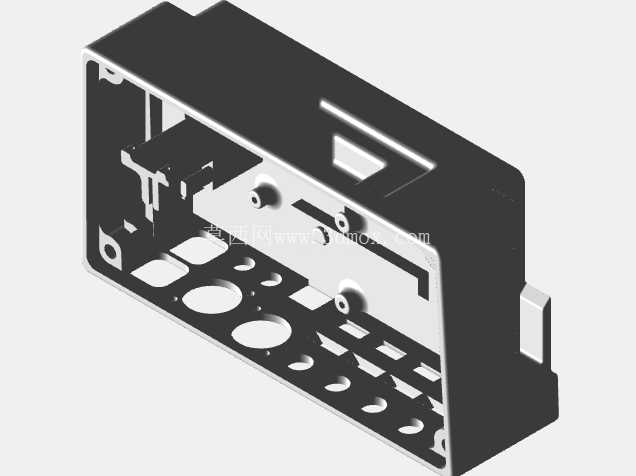

　　壳体内部设置了多处定位筋条，筋条高度2mm，刚好卡住电路板的边缘，电路板放入后不会出现窜动，无需额外打胶固定，后续更换元件或者调整电路时可以直接取出电路板，维护十分方便。针对外接线路的走线需求，壳体对应接口位置的内侧做了导向斜面，插头插入时可以顺着斜面滑入接口位置，即使盲插也能顺利对接，降低日常使用的操作难度。外壳的上下壳体扣合力度经过优化，既不会因为扣合过松导致日常使用时壳体意外脱开，也不会因为扣合过紧导致拆装时需要借助工具撬动损坏壳体，徒手即可完成拆装操作。在实际工程应用中，这类模块化扩展外壳能够大幅提升小型电子拓展项目的完成度，相比裸露的电路板结构，带外壳的模块在集成到现有设备中时，整体外观更规整，也能避免日常使用中误碰电路导致短路、元件损坏的问题，适合嵌入式开发人员、电子改装爱好者在做功能拓展时直接选用，也可以根据自身实际需求在现有结构基础上调整开孔位置、安装位，适配不同的扩展板卡使用。
