ESP32-S3终端适配44针转接板结构

做嵌入式硬件开发的工程师大多遇到过核心板引脚引出难的问题，尤其是ESP32-S3这类引脚密度高的DevKit C开发板，直接外接传感器、执行器时杜邦线接插混乱，不仅调试时容易碰线短路，批量测试时接线效率极低，这款44针终端适配板就是针对这类场景设计的转接结构。从实际使用场景来看，它主要服务于物联网终端原型开发、小型智能设备功能验证、教学实验平台搭建这几类场景，不管是做智能家居的传感节点调试，还是工业现场的小型数据采集终端预研，都能通过这块转接板把核心板的密间距引脚转换成规整的接线端，省去飞线、焊线的麻烦。

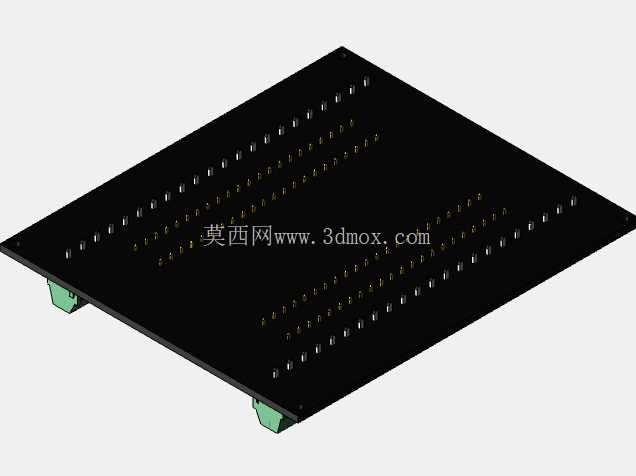

从功能特性上看，这块适配板采用双层板布局，板体整体为黑色阻焊设计，四个角预留了安装固定孔位，底部带有绿色的绝缘支撑柱，安装时可以直接架设在标准面包板或者定制的设备壳体内部，不会和底部的金属结构或者其他电路板发生短路。板上的排针孔位完全对齐ESP32-S3 DevKit C的44个引脚定义，每个引脚的焊盘都做了加大处理，既可以焊接直插排针和核心板对接，也可以根据需求焊接接线端子，方便直接压接导线外接外设。板体边缘的引脚排列做了丝印标识区分，电源引脚、IO引脚、通信接口引脚分区排布，接线时不用反复对照核心板手册查引脚定义，能减少接线错误率。

设计思路上，这款适配板没有做多余的功能电路，核心目标就是做引脚的物理转接，所以板上没有额外的芯片、阻容元件，最大限度降低转接过程中的信号干扰，不管是高速的SPI通信引脚，还是普通的GPIO输入输出引脚，信号经过转接板都不会有明显的衰减，能满足绝大多数低速、中速外设的连接需求。板体的外形尺寸完全匹配ESP32-S3 DevKit C开发板的外轮廓，安装后不会超出核心板的边界，不会额外占用设备内部的安装空间，对于空间紧凑的手持设备、小型传感节点来说，这个尺寸设计能很好适配壳体的内部安装位。

安装边界方面，板体厚度采用标准1.6mm的PCB板材，底部支撑柱高度为5mm，安装后核心板和适配板之间留有足够的散热间隙，长时间运行时核心板产生的热量可以通过间隙散出，不会因为两块板贴合过近导致热量堆积。四个安装孔的孔径为3mm，可以使用M3的铜柱或者螺丝固定，孔位距离板边的距离为3mm，不会和边缘的走线、焊盘发生干涉。排针的焊接位置做了定位丝印，焊接排针时可以保证排针垂直于板体，和核心板对接时不会出现插针歪斜、接触不良的问题。在实际选型使用时，只需要确认核心板的引脚定义和排针间距匹配，就可以直接对接使用，不需要额外做结构修改，对于快速搭建原型的项目来说，能大幅缩短硬件搭建的时间，把更多精力放在功能调试上。另外板体的边角做了圆角处理，安装时不会划伤导线或者操作人员的手，细节处理符合常规电子结构件的设计规范，不管是实验室调试使用，还是小批量的设备样机制作，都能满足使用要求。
