工业级条码标签打印设备结构设计

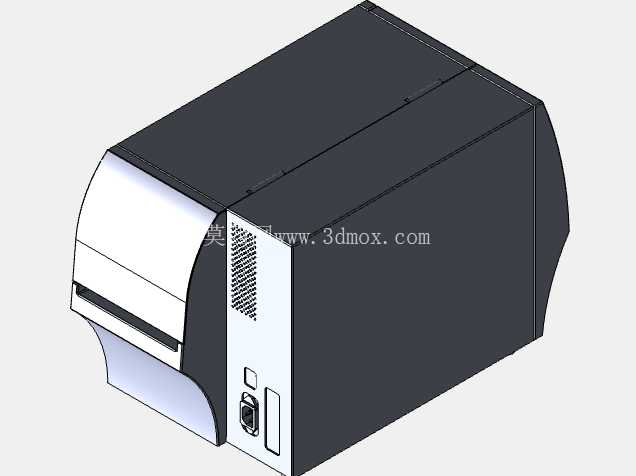

　　在生产制造、仓储物流、零售流通等场景的物料标识环节，这类工业级标签打印设备是支撑全流程信息追溯的核心终端，区别于桌面级民用打印产品，其结构设计完全围绕长时间连续作业、复杂工况适配的需求展开。从整机结构来看，设备采用立式紧凑布局，主体外壳采用高强度工程塑料搭配局部金属加强筋，既控制整机重量，又能在车间多尘、存在轻微磕碰的环境下保证内部机芯、控制板的防护性能，设备正面预留的标签出纸口做了弧形导边设计，可避免连续出纸时标签底纸卡滞，出纸口下方的导纸托板可根据不同宽度的标签卷调整伸出长度，适配从20mm到110mm宽度的热敏、热转印标签介质。

　　设备侧部的接口区域做了内凹式设计，电源接口、数据传输接口全部隐藏在凹腔内部，可避免车间布线时线缆弯折受力导致的接口松动，接口旁预留的散热格栅采用错位冲孔结构，在保证空气流通带走打印头、主控板工作热量的同时，阻挡车间浮尘、细小纤维进入设备内部，减少日常维护的频次。从功能结构设计逻辑来看，设备内部的标签卷仓采用大直径容腔设计，可容纳300米长度的碳带卷与最大外径127mm的标签纸卷，减少生产高峰时段更换耗材的频次，纸卷固定轴采用快拆式卡扣结构，无需额外工具即可完成耗材更换，纸路路径上设置的多组可调式压纸轮，可根据标签纸的厚度调整压紧力，避免薄底纸标签走纸偏移、厚质吊牌标签走纸打滑的问题。

　　打印头组件采用浮动式安装结构，可根据介质厚度自动调整打印头与胶辊的间隙，保证不同厚度介质的打印清晰度均匀，不会出现局部打印过淡或者碳带打皱的问题。考虑到工业场景的安装适配需求，整机底部预留了标准壁挂安装孔位，可直接固定在生产线旁的立柱、工作台侧立面，也可放置在水平工作台面使用，底部的四个可调橡胶脚垫可调整设备水平度，抵消工作台面的轻微震动，保证高速打印时走纸精度稳定。设备的控制按键区域做了凸起式防护设计，按键采用耐油污的硅胶材质，操作人员佩戴劳保手套也可准确操作，状态指示灯采用高亮度三色设计，在车间光线复杂的环境下也能快速识别设备的待机、打印、故障状态。

　　在结构细节处理上，设备外壳的拼接缝隙全部控制在0.5mm以内，所有边角都做了R3以上的圆角处理，避免操作人员在设备旁作业时被锐边划伤，内部走线全部采用理线夹固定，远离打印头的高温区域，避免长期高温环境下线缆绝缘层老化。整机的重心设计偏下，放置在工作台面时即使受到意外碰撞也不易倾倒，侧部预留的锁扣结构可将上盖锁定，避免非维护人员随意打开设备内部调整参数或者触碰高温打印头造成烫伤。这类设备的三维结构建模过程中，需要重点验证纸路的走纸路径干涉问题，模拟不同厚度、不同材质标签在走纸过程中的形变情况，同时校核打印头浮动结构的行程范围，保证在介质厚度公差范围内都能稳定贴合，还要对整机的散热风道做仿真验证，确保连续24小时作业时，打印头区域的温度控制在额定范围内，延长核心部件的使用寿命。
