Hp1020打印机出纸承托网格支架结构

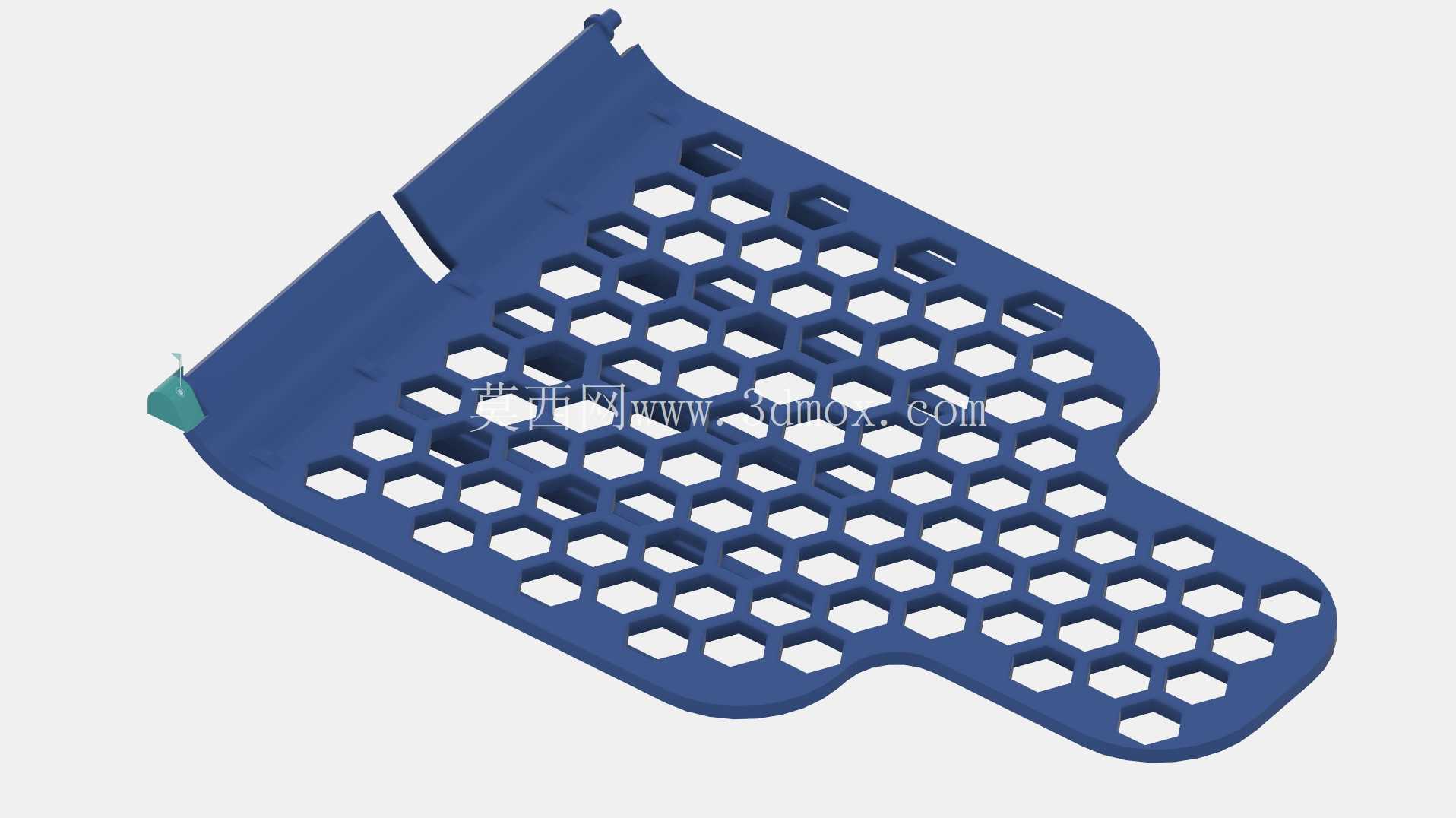

　　日常办公场景里，激光打印机的出纸承托部件是容易被忽略但直接影响使用体验的结构，这款适配Hp1020机型的纸架，主要承担打印完成后纸张的有序承接、堆叠导向作用，避免出纸后纸张散落、弯折，尤其是连续打印多页文档时，稳定的承托结构能让输出的纸张整齐码放，减少人工整理的工作量。从结构设计来看，整体采用带弧度的异形轮廓，完全匹配打印机出纸口的安装位轮廓，左侧设置的铰接安装结构，能够实现纸架的收折与展开，闲置时可以翻折贴合打印机机身减少占用空间，使用时展开形成稳定的承托斜面，适配纸张输出的滑落角度。

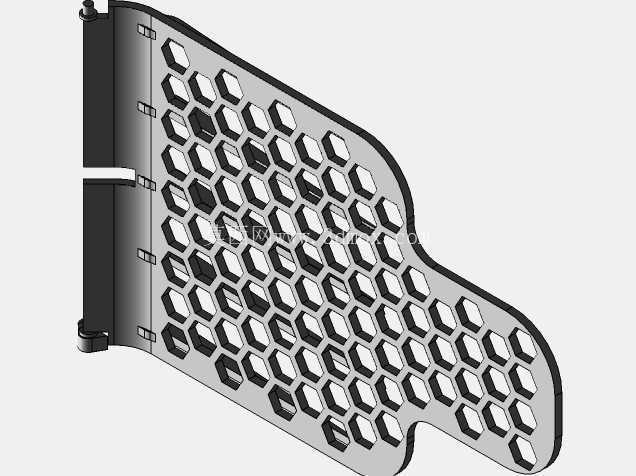

　　主体承托面采用六边形蜂窝网格布局，这种结构设计首先能在保证整体结构强度的前提下大幅降低零件自身重量，减少注塑成型时的材料用量，同时网格的镂空结构可以避免纸张与承托面形成大面积真空吸附，尤其是刚完成定影的纸张带有一定余温，镂空结构能加快纸张散热，防止纸张因为局部积热出现卷曲变形，六边形的网格排布相比方形网格拥有更优的力学性能，在承托整包500页70gA4纸的负载下，不会出现明显的结构下弯变形，网格边缘做了统一的圆角过渡，不会刮蹭纸张表面造成打印面划痕或者卡纸问题。

　　安装边界上，左侧的两个铰接轴位尺寸完全匹配机身对应的安装卡槽，装配时不需要额外紧固件，直接卡入即可完成固定，铰接位置的阻尼设计经过匹配，展开后能够保持固定的承托角度，不会因为纸张的重量自行向下翻折，纸架最外侧的边缘做了加厚处理，作为纸张堆叠的末端限位，防止纸张从承托面滑落，轮廓的弧度设计贴合A4纸的输出轨迹，纸张从出纸口送出后会顺着斜面自然滑落到承托面上，逐页堆叠时不会出现页面前后错位的情况。在实际维修替换场景中，这款纸架属于打印机的易损耗外部配件，频繁翻折或者外力磕碰容易出现铰接位断裂、网格碎裂的问题，精准的安装尺寸设计能够实现与原装配件的无缝替换，不需要对机身结构做任何修改，替换后即可恢复正常的出纸承托功能。

　　结构细节上，承托面的倾斜角度经过反复校核，与水平方向形成12度左右的夹角，这个角度既能够保证纸张依靠自重顺利滑落到承托位，又不会因为角度过大导致纸张滑落速度过快出现堆叠散乱的问题，网格的筋条厚度均匀，符合注塑成型的工艺要求，生产时不会出现缩痕、缺料等成型缺陷，零件整体的壁厚控制在1.5mm左右，兼顾结构强度与成型效率，铰接位置的轴位做了局部加厚，提升频繁翻折时的结构疲劳强度，延长配件的使用寿命。针对办公场景高频使用的需求，整个结构没有多余的复杂特征，表面平整无突兀凸起，不会在纸张输送过程中造成阻碍，即使是厚度较大的铜版纸、标签纸输出时，也能顺利沿承托面堆叠，不会出现卡滞问题。
