DN80PN10_16型法兰连接构件设计

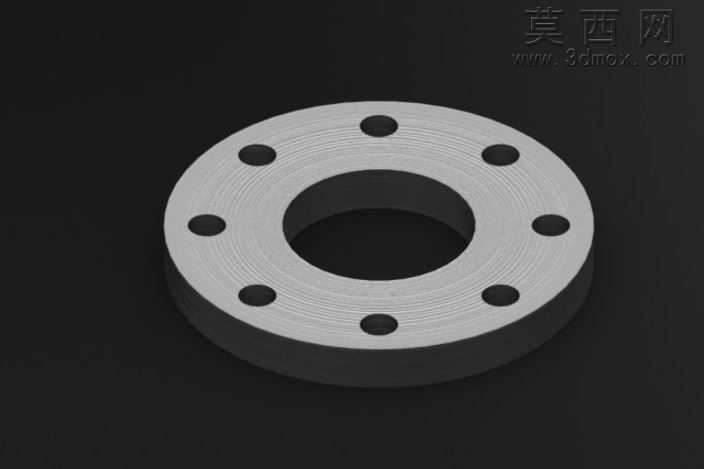

本作品为DN80规格、PN10_16压力等级的法兰连接构件三维设计，建模阶段首先依据管道法兰的通用设计规范确定核心参数，以中心轴线为基准绘制法兰盘的截面草图，通过旋转特征生成法兰的基础盘体结构，保证盘体的同轴度与厚度尺寸符合承压要求。随后在盘体的圆周方向均匀布置螺栓通孔，通过圆周阵列特征完成8个安装孔的排布，确保孔位的分度精度满足现场安装的对位需求，同时对孔边缘做倒角处理，避免安装时螺栓剐蹭损伤螺纹。中心通孔的尺寸严格匹配DN80的管道通径要求，通孔内壁做光滑处理，减少流体输送过程中的阻力损耗。建模过程中对法兰的密封面做了精细化处理，密封面的平面度公差控制在合理范围内，保证与垫片配合时能够实现均匀受压，避免介质泄漏。材质渲染阶段采用金属不锈钢材质，调整材质的粗糙度、金属度参数，还原金属构件的哑光金属质感，同时对光线进行合理布置，通过主光源、补光与环境光的搭配，清晰呈现法兰的轮廓结构、孔位排布与厚度特征，渲染输出的效果图能够直观展示构件的外观形态与结构细节。设计过程中充分考虑法兰的实际使用场景，针对PN10到PN16的压力等级要求，对盘体的厚度、螺栓孔的中心距尺寸做了适配性调整，保证构件在对应压力工况下具备足够的结构强度，不会出现受压变形的问题。同时兼顾安装便利性，螺栓孔的尺寸预留了合理的安装间隙，方便现场施工时螺栓的穿入与紧固，密封面的宽度也适配常用的非金属垫片尺寸，无需额外定制密封件即可完成装配。整体模型的结构完全遵循工业管道连接的标准规范，所有尺寸参数均经过校验，既可以作为管道系统设计的选型参考，也能够用于装配干涉检查、施工模拟等工程场景，模型的细节还原度高，结构逻辑清晰，完整呈现了承压法兰的全部结构特征。
