气动联动式喂养夹紧工装机构设计

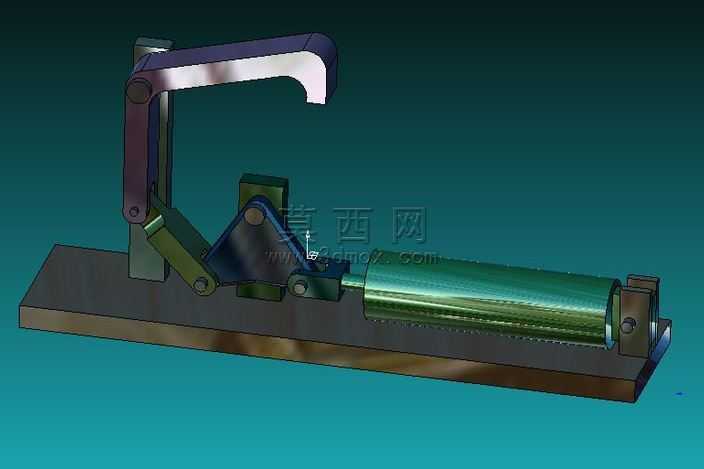

本作品为面向自动化送料工位设计的喂养与夹紧一体化联动机构，全程通过三维参数化建模完成整体方案搭建，建模阶段先完成底座基准平面的绘制，以长条形安装底板作为所有零部件的装配基准，依次排布气缸安装座、铰接连杆组、上压爪组件以及工件定位块，所有铰接孔位均采用同轴度约束完成装配，确保连杆运动过程无卡滞干涉。渲染阶段采用工业级渲染参数，底座赋予磨砂金属材质模拟铸铁安装板的质感，连杆组件分别做发黑处理与镀锌钝化的材质区分，气缸缸筒赋予抛光金属材质搭配深色端盖，背景采用渐变青蓝色突出机械结构的轮廓层次，渲染时开启环境光遮蔽效果，清晰呈现各铰接点的装配缝隙与结构层级。结构设计上采用气缸直推作为动力源，通过三角铰接块将气缸的水平直线运动转化为上压爪的弧形下压动作，同时联动侧方定位块完成工件的侧向夹紧，实现单动力源同步完成工件的推送喂养与双向夹紧动作，无需额外设置独立的压紧驱动，大幅简化了工位的气路控制逻辑。设计过程中对连杆的运动行程做了参数化校核，确保压爪开合范围适配对应规格工件的取放空间，所有铰接位置均预留了轴承安装位，可根据实际负载需求加装滑动轴承降低铰接磨损，底座上开设多组条形安装槽，方便机构整体在设备台面上调整安装位置，适配不同的送料线体布局。整体结构紧凑无冗余部件，运动路径经过仿真验证无死点，夹紧力可通过调整气缸输入气压进行无级调节，兼顾了轻载工件的快速夹紧与重载工况的压紧需求，可直接应用于自动化装配、小件加工等工位的工件上料夹紧环节。
