这套平行轴多级齿轮传动结构,核心应用场景覆盖小扭矩精密传动回路,常见于小型流体控制阀的调节驱动端、实验室小型给料机构的动力传递段,也可作为桌面级演示教具拆解齿轮啮合的运动逻辑。实际工况下,这类齿轮组不需要承担大负载冲击,核心作用是把输入端的高转速低扭矩,按照固定传动比转换为输出端的低转速高扭矩,匹配执行端的动作需求,比如减压阀的开度调节行程中,就需要这类传动结构把手动旋钮或者微型电机的转动,按比例传递到阀芯调节端,避免输入端转速过快导致调节精度失控。

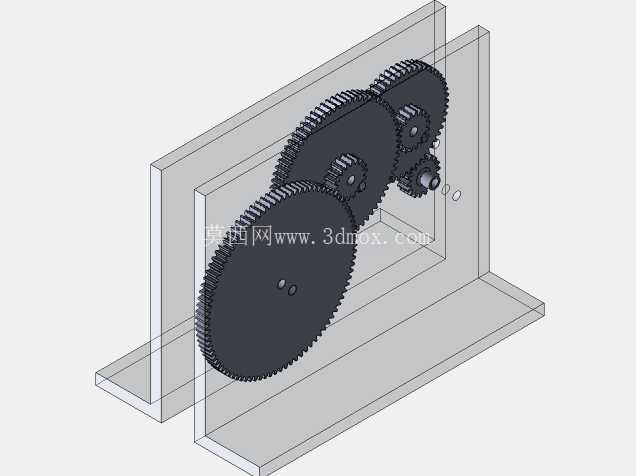

从结构设计逻辑来看,这套齿轮组采用平行轴直齿啮合方案,所有齿轮的安装轴都固定在两块平行的立式安装板上,安装板底部通过L型折弯底座实现整体固定,安装板上的轴孔位置严格按照齿轮啮合的中心距要求排布,每一级啮合的齿轮都预留了标准齿侧间隙,既不会因为间隙过大导致传动回程误差超标,也不会因为间隙过小出现运转卡滞、齿面磨损加剧的问题。齿轮本身采用直齿圆柱齿形,加工难度低,装配时不需要调整轴向啮合位置,对安装公差的容忍度更高,适合小负载、固定传动比的应用场景。
设计过程中首先要确定总传动比,再根据每一级齿轮的齿数分配,拆分各级传动比,避免单级传动比过大导致大齿轮直径超出安装边界。这套结构里从输入端到输出端共设置了四级啮合,每一级的小齿轮都和上一级的大齿轮同轴固定,动力逐级传递的过程中转速逐步降低,扭矩逐步提升。所有齿轮的齿顶圆、齿根圆尺寸都经过校核,确保相邻齿轮之间不会出现齿顶碰撞,同时齿轮和两侧安装板之间预留了轴向窜动间隙,避免运转过程中齿轮端面和安装板发生摩擦。
安装边界方面,整套结构的底座为平板式安装面,可通过螺栓直接固定在设备的安装基板上,两侧立式安装板的间距刚好覆盖所有齿轮的轴向宽度,不会额外占用过多横向空间。输入端的轴头伸出安装板外侧,可连接手动旋钮或者微型驱动电机,输出端的轴头同样伸出安装板另一侧,可直接连接需要驱动的执行部件。整套结构的外形轮廓规整,没有外凸的不规则结构,在设备内部布局时不需要预留额外的避让空间,适合集成在紧凑型的控制阀、小型调节机构内部。
实际装配时需要注意每根齿轮轴的同轴度,轴和安装板的孔位采用间隙配合,轴上的齿轮和轴之间采用周向固定,避免齿轮和轴之间出现相对滑动导致传动比失准。齿面的粗糙度需要控制在合理范围,降低运转过程中的摩擦阻力和噪音,对于长期连续运转的场景,还可以在轴孔位置添加轴套降低磨损,不过针对减压阀调节这类间歇运转的场景,直接采用孔轴配合即可满足使用寿命要求。这套结构的传动比固定,传动过程中运动传递准确,没有打滑风险,相比带传动、链传动结构,整体体积更小,传动精度更高,适合对空间占用、传动精度都有要求的小型传动场景。
