行星轮系传动结构三维设计方案

　　这套行星轮系结构，在常规的同轴减速传动场景里适配性极强，区别于定轴轮系的排布逻辑，它把太阳轮、行星轮、内齿圈三个核心构件做了同轴布局，能在极小的径向空间里实现大传动比输出，这也是很多紧凑型动力输出场景优先选这类结构的核心原因。日常做结构选型的时候，经常会遇到安装轴向、径向空间都被严格限制，同时还要满足大扭矩传递、低回差要求的工况，比如小型自动化设备的动力输出端、精密检测仪器的进给调节机构、小功率流体控制阀的驱动端，这类场景如果用普通定轴减速结构，往往需要多级齿轮排布，径向尺寸会超出安装边界，而行星轮系的同轴排布特性，刚好能把动力输入、输出端放在同一轴线上，大幅压缩整体安装占用的空间。

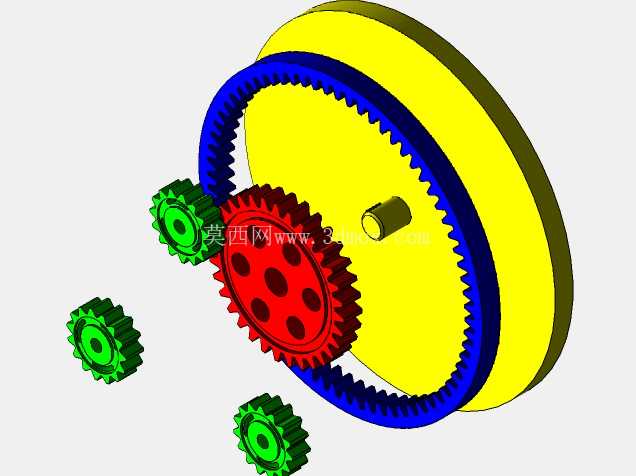

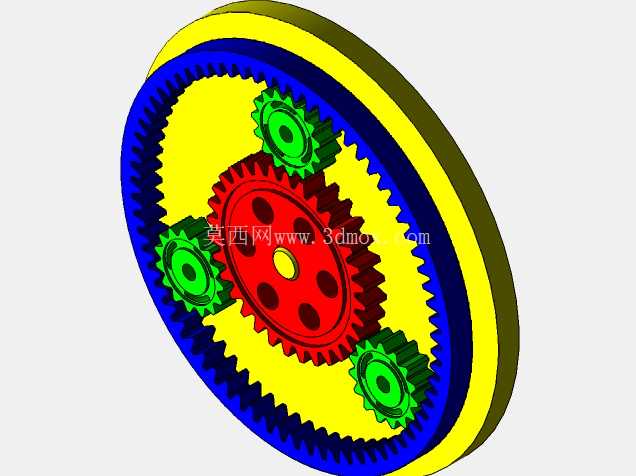

　　从结构本身的设计逻辑来看，这套轮系采用了三个行星轮均匀排布在太阳轮周边的设计，三个行星轮同时和太阳轮、内齿圈啮合，动力从太阳轮输入的时候，扭矩会被三个行星轮均匀分担，每个轮齿承受的啮合载荷比单对齿轮传动低很多，这就意味着同等扭矩输出要求下，这套结构的整体体积可以做得更小，齿轮的磨损速率也会更低，整体传动寿命更长。设计的时候需要特别注意行星轮的安装位公差，三个行星轮的销轴安装孔必须在行星架上呈120度均匀分布，孔位的位置度公差要控制在0.02mm以内，不然装配之后会出现齿轮卡滞、啮合间隙不均匀的问题，运转的时候会产生明显的振动和噪音，严重的话还会出现轮齿偏磨、断齿的故障。内齿圈的设计采用了和外壳集成的结构，齿圈的外侧直接作为整个传动单元的外壳壁，这样的设计进一步减少了额外的壳体零件，整体结构更紧凑，装配的时候只需要把行星架组件、太阳轮依次装入内齿圈内部，再通过端盖限位就可以完成整个传动单元的组装，装配工序比拆分式齿圈结构少了近三分之一，也减少了额外连接零件带来的累积误差。

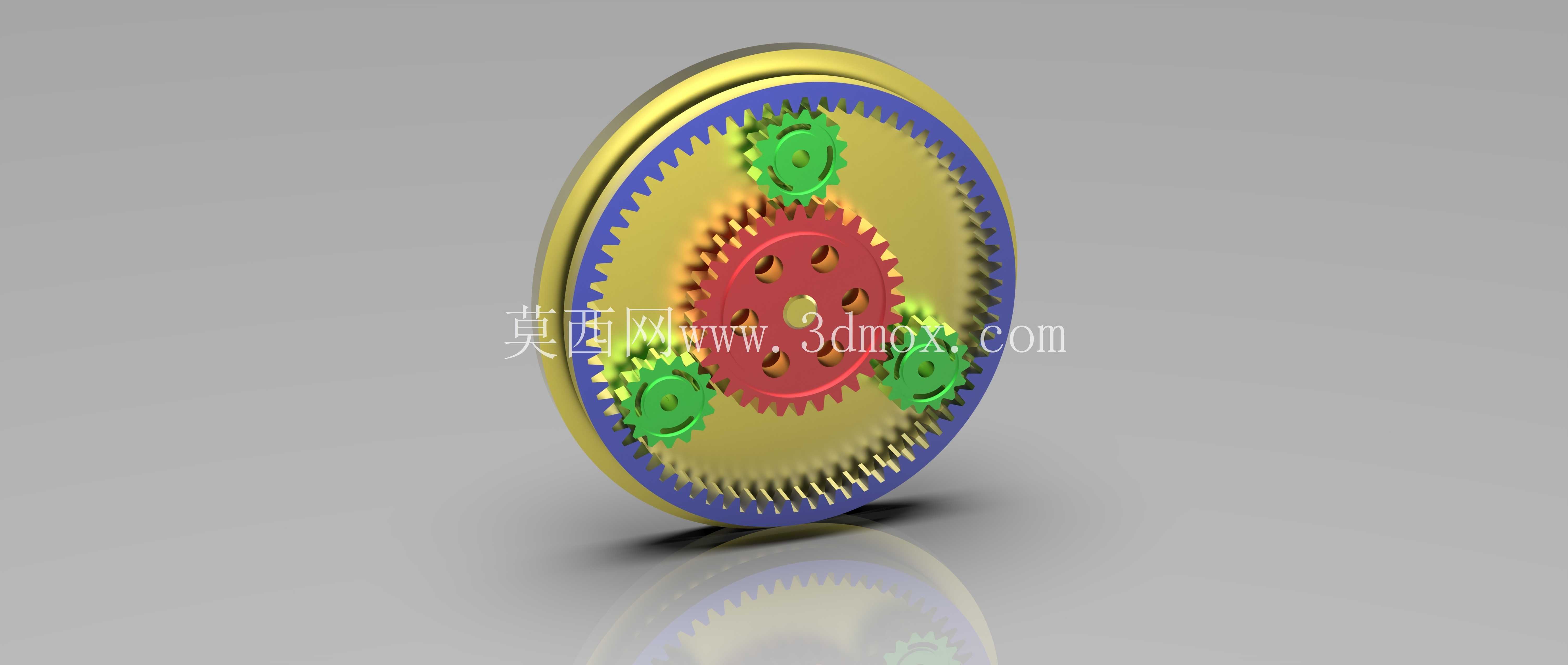

　　从安装边界来看，这套轮系的整体外形为圆盘状结构，径向最大尺寸就是内齿圈的外圆直径，轴向尺寸只需要覆盖太阳轮、行星轮、行星架的叠加厚度，安装的时候可以直接通过内齿圈外侧的止口和设备的安装位定位，不需要额外设计复杂的安装支架，输入轴和输出轴都在同一轴线上，和驱动电机、负载端的对接也不需要额外做换向传动结构，能直接通过联轴器对接。在实际功能表现上，这套轮系除了基础的减速增扭作用，还可以通过固定不同构件实现不同的传动比输出，比如固定内齿圈的时候，动力从太阳轮输入、行星架输出，就是最常用的减速传动模式；如果固定太阳轮，动力从内齿圈输入、行星架输出，就能得到另一档不同的传动比；要是把行星架固定，动力从太阳轮输入、内齿圈输出，还能实现反向增速的传动效果，这种多传动模式切换的特性，让它在需要多档位输出的小型设备里也能适配。

　　做三维建模的时候，齿轮的齿形参数是核心，每个齿轮的模数、压力角、变位系数都要做匹配计算，尤其是行星轮和太阳轮、内齿圈同时啮合，需要满足装配的邻接条件、同心条件、传动比条件，不能只按照单对齿轮的啮合参数来设计，不然会出现装配干涉或者传动卡滞的问题。建模过程中要提前预留出合理的齿侧间隙，间隙太小会导致运转时热胀卡滞，间隙太大又会导致传动回差过大，无法满足精密传动的精度要求，一般小模数精密行星轮系的齿侧间隙控制在0.01-0.03mm之间比较合适，具体数值还要结合实际使用的工况温度、负载大小做微调。另外行星轮和行星架上的销轴之间要设计轴承安装位，减少行星轮转动时的摩擦阻力，轴承的选型要结合行星轮的内孔尺寸、承受的径向载荷来确定，保证运转时的顺畅度。这套结构的啮合接触面做了均匀的受力分布设计，运转时的噪音比普通定轴轮系低很多，在对噪音控制有要求的室内设备场景里也能适用，比如办公类自动化设备、实验室检测仪器这类对运行噪音有严格要求的场景，这类行星轮系结构的适配度远高于普通的定轴减速结构。
