气动六缸星形动力输出装置结构设计

　　在小型气动动力单元、教学演示教具、低负载自动化执行机构的开发场景中，这类六缸星形布局的气动动力装置，往往能凭借紧凑的径向尺寸优势，解决传统直列、V型动力结构轴向占用空间过大的问题。不同于燃油类星形发动机依赖燃油爆燃做功的逻辑，这套结构以压缩空气作为动力介质，六个气缸以中心曲轴为原点呈等角度径向辐射排布，每一个气缸的活塞连杆都直接与中心曲轴的偏心轴颈铰接，没有多余的传动转接部件，动力传递路径极短，能量损耗能控制在很低的水平。

　　从实际使用场景来看，这类结构常被用在对空间径向尺寸有严格限制、需要稳定低转速大扭矩输出的工位，比如小型流水线的旋转分度驱动、教学用机械原理演示台、轻型气动工具的动力核心，甚至部分小型仿生机器人的关节动力源，都能看到这类星形气动结构的应用。它不需要复杂的燃油供给、点火、散热系统，只需要接入稳定压力的压缩空气气源就能工作，运维门槛极低，也不会产生燃油类动力装置的尾气排放、高温引燃风险，在对洁净度、安全性有要求的无尘车间、教学实验场景中适配性极强。

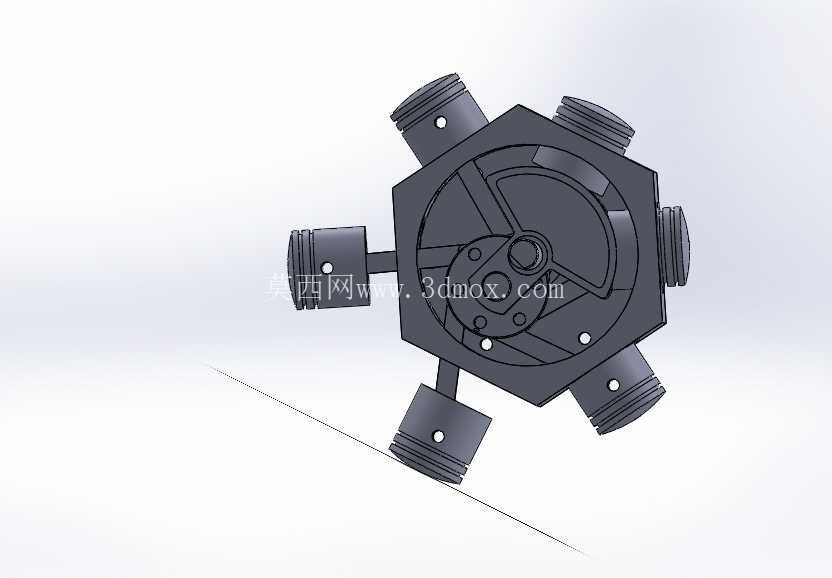

　　从结构设计逻辑来看，六个气缸采用等角度60度间隔排布，能让每个气缸的做功行程完全错开，曲轴每旋转一周，六个活塞依次完成进气、做功、排气的循环，动力输出的平顺性远优于单缸、双缸的气动结构，不会出现明显的动力脉冲卡顿，不需要额外加装大质量的飞轮来稳定转速，能进一步压缩整体结构的重量。中心的曲轴采用偏心轴颈设计，连杆与活塞、曲轴的铰接位置都预留了标准的润滑脂加注通道，长期往复运动时的磨损量能得到有效控制，气缸的缸体采用一体化的六边形基座集成设计，不需要额外制作独立的气缸安装支架，六个缸筒直接嵌入基座的预制安装孔内，通过端面的密封槽配合O型圈完成气路密封，装配时只需要依次装入活塞、连杆，再完成曲轴的轴向定位即可，整体装配工序比分体式气缸结构减少近40%。

　　在安装边界与尺寸控制上，这套结构的最大外轮廓由六个径向伸出的气缸端面决定，整体呈正六边形布局，安装时只需要在基座的中心位置预留对应直径的通孔用于曲轴输出端外接负载，基座本体上预留的四个安装孔可以直接通过螺栓固定在安装基板上，不需要额外设计转接法兰。曲轴的输出端采用标准的平键连接结构，能直接对接同步带轮、齿轮等传动部件，轴向尺寸仅为单缸长度加上曲轴端的固定间隙，比同功率的直列六缸气动结构轴向尺寸缩短60%以上，非常适合安装在空间狭窄、无法容纳长轴向动力结构的设备内部。

　　设计过程中需要重点关注的是活塞的密封结构与连杆的铰接间隙，由于采用压缩空气做功，活塞上的密封圈如果出现磨损泄漏，会直接导致动力输出扭矩下降，因此活塞的密封槽尺寸公差需要严格控制在IT7级以上，密封圈选用耐磨的聚氨酯材质，能适应长时间往复运动的磨损需求。另外六个气缸的进气相位需要与曲轴的转动角度精准匹配，气路的配气阀集成在曲轴的中心端，随着曲轴转动依次为对应做功行程的气缸供气，配气相位的角度偏差需要控制在1度以内，否则会出现气缸做功时序错乱，导致动力卡顿甚至反转的问题。从实际测试的工况来看，在0.6MPa的标准供气压力下，这套结构能稳定输出不低于5N·m的扭矩，空载转速能达到300r/min，完全能满足小型自动化设备、教学教具的动力需求，而且由于没有燃油燃烧的高温工况，所有结构部件都可以采用常规的铝合金、工程塑料材质加工，制造成本远低于同功率的燃油星形发动机，后期维护也只需要定期更换活塞密封圈、加注润滑脂即可，不需要复杂的保养工序。
