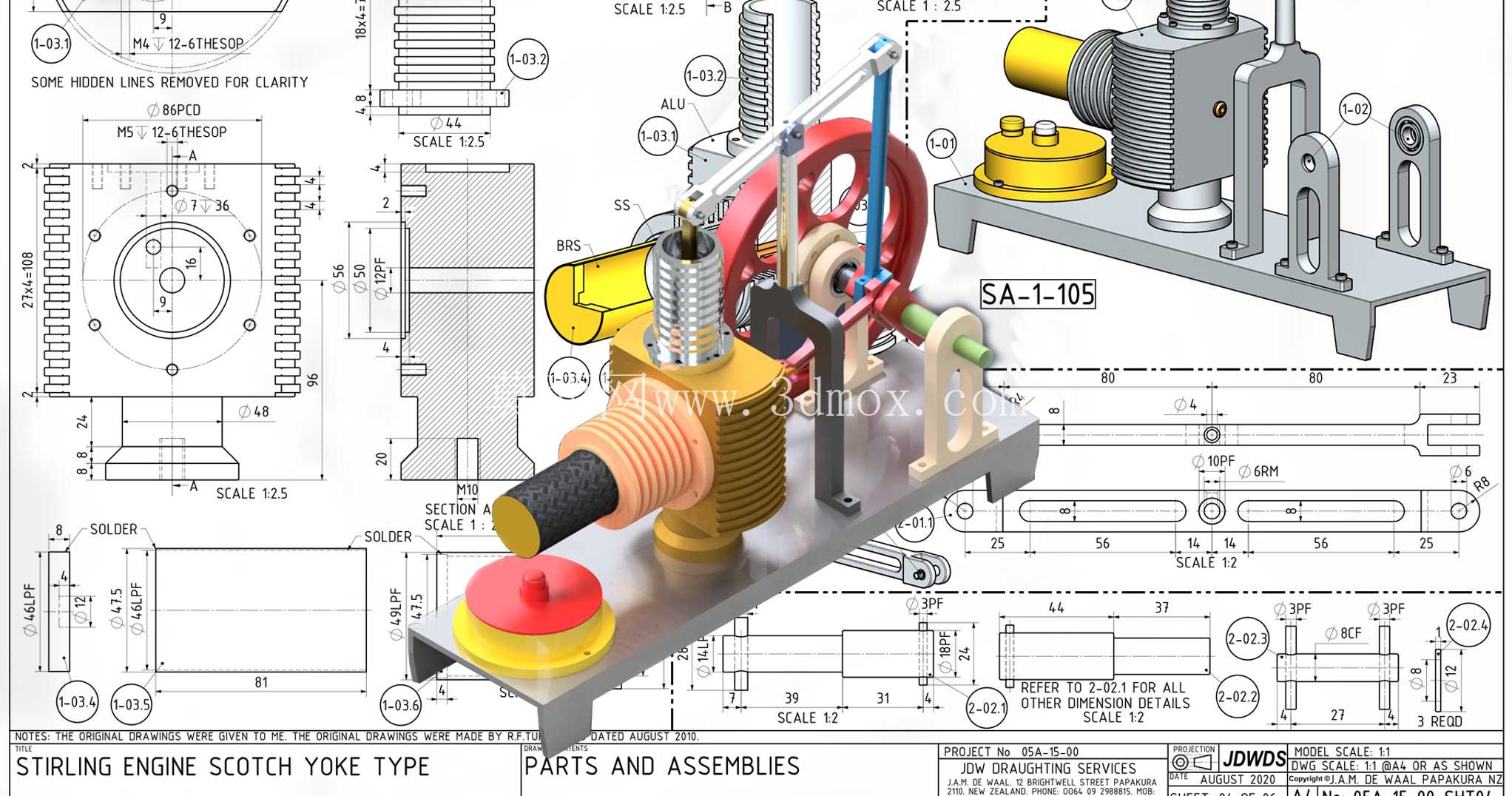

拨叉式斯特林动力装置结构设计

　　这款拨叉式斯特林动力装置，属于外燃式热力转换机械的典型结构方案，核心依托拨叉传动机构完成活塞往复运动到飞轮旋转运动的转换，在小型热能演示、低功率动力输出场景中有着明确的应用定位。不同于常见的曲柄连杆式斯特林结构，拨叉传动的设计从根源上降低了活塞侧推力，能有效减少气缸壁与活塞间的偏磨损耗，延长核心运动副的使用寿命，这一设计思路在小尺寸、低转速的热力模型与微型动力装置中优势十分突出。

　　从实际功能逻辑来看，装置的动力循环完全遵循斯特林循环原理：置换活塞在冷热腔间推移工质，配合动力活塞完成等容加热、膨胀做功、等容冷却、压缩复位的完整热力过程，拨叉机构直接与动力活塞的输出端连接，将活塞的直线往复轨迹精准转化为飞轮的定轴旋转，整套传动链没有冗余的中间传动件，动力传递路径短，机械损耗控制在较低水平。飞轮采用大直径轮缘结构设计，依靠自身转动惯量储存做功冲程的能量，带动整套机构越过止点完成连续循环，即使在较低的温差条件下也能维持稳定运转，这一设计也让装置在低温差热能回收演示场景中具备更好的适配性。

　　结构设计层面，整套装置采用卧式安装布局，核心的气缸组件、换热结构、传动机构全部集成在一块平整的金属安装底板上，底板上预留的安装孔位完全匹配各支撑立柱、气缸座、轴承座的定位尺寸，安装时无需额外调整同轴度，只要按照定位孔完成紧固件装配即可保证各运动副的配合精度。气缸部分采用带散热鳍片的结构设计，增大冷端换热面积，保证冷腔工质能够快速降温，提升循环效率；热端直接对接外置热源，换热壁面做了薄壁处理，降低热阻，提升热量传递效率。拨叉构件采用开槽式结构，与活塞端部的滑块配合，滑块在拨叉槽内的滑动间隙经过严格控制，既不会因为间隙过大产生传动冲击，也不会因为间隙过小出现卡滞，能在全行程范围内保证运动转换的平顺性。

　　从安装边界与尺寸控制来看，整套装置的横向尺寸控制在可适配小型桌面演示台的范围，纵向高度以飞轮最高点为基准，不会超出常规透明演示罩的内部容纳空间，安装底板的厚度经过校核，能够承受飞轮运转时产生的微小振动，不会出现共振移位的问题。各支撑立柱的高度经过匹配设计，保证动力活塞、置换活塞的运动轴线与拨叉、飞轮的回转平面完全垂直，避免出现运动干涉。轴承座采用分体式设计，方便后期维护时更换转轴与轴承，无需拆解整个底板上的其他构件。

　　在实际应用场景中，这类结构既可以作为热力原理教学的演示教具，直观展示外燃机的工作循环与运动转换逻辑，也可以作为小型低温差发电装置的动力端，搭配小型发电模组完成低品位热能到电能的转换；对于机械结构爱好者而言，这套结构的加工难度适中，没有复杂的异形曲面构件，大部分零件都可以通过常规的车、铣、钻工序完成加工，装配调试的门槛较低。设计过程中特意省略了非核心的紧固件细节建模，把建模重心放在核心运动构件的配合关系、传动逻辑的还原上，能够让使用者快速理清整套装置的工作原理，也方便后续根据自身的加工条件调整零件尺寸、替换材料，比如将金属材质的构件替换为3D打印件来降低制作成本，只要保证各运动副的配合精度，就可以实现稳定运转。

　　整套结构的运动逻辑经过运动仿真验证，飞轮转动时活塞的往复行程完全符合设计预期，没有出现干涉、死点无法逾越的问题，拨叉与滑块的接触应力在常用工程材料的许用范围内，长期运转也不会出现过度磨损的问题。冷端散热鳍片的间距、高度经过优化，在自然对流条件下就能满足散热需求，无需额外加装散热风扇，简化了整套装置的结构。热端的安装位置预留了足够的热源放置空间，既可以使用酒精灯作为热源，也可以适配热水、工业余热等多种低温热源，拓展了装置的适用场景。
