带铰接开合结构的安全门锁装置

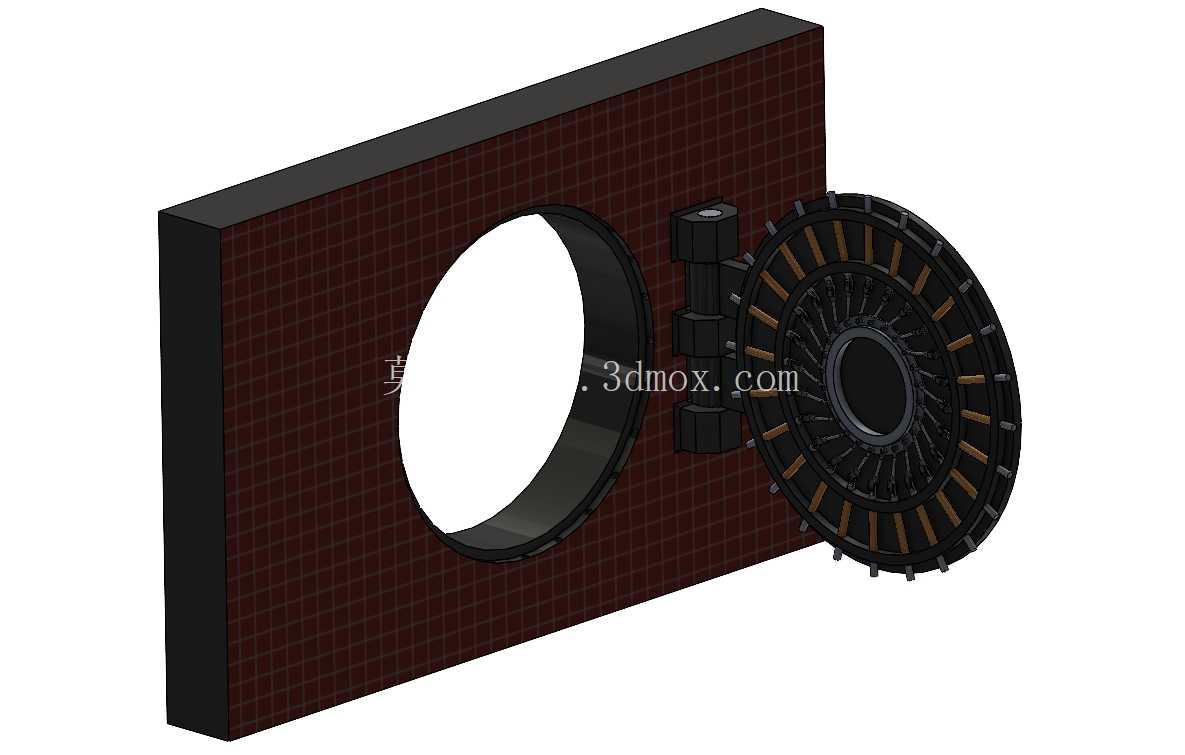

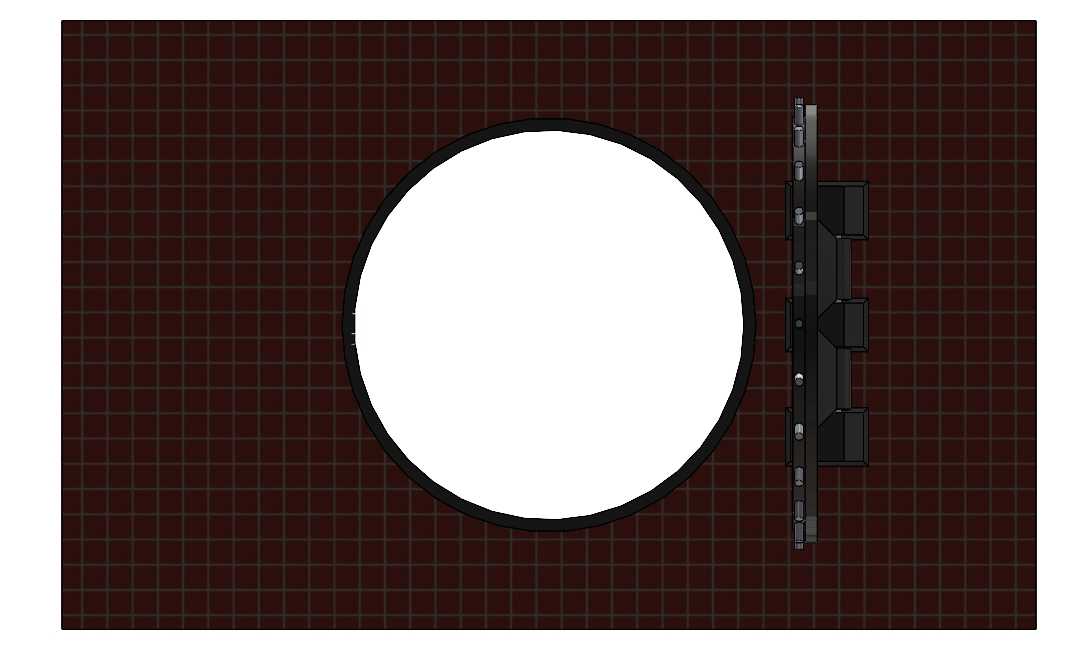

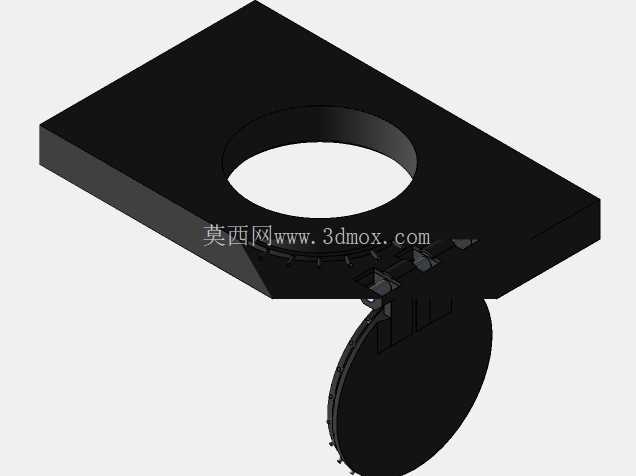

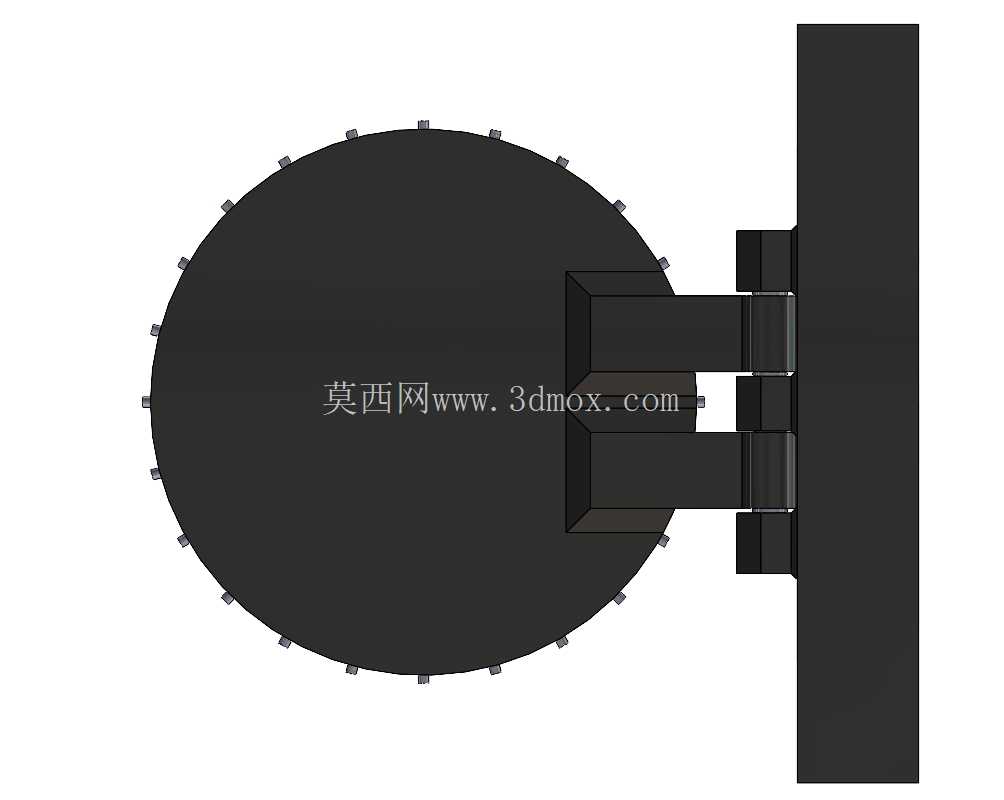

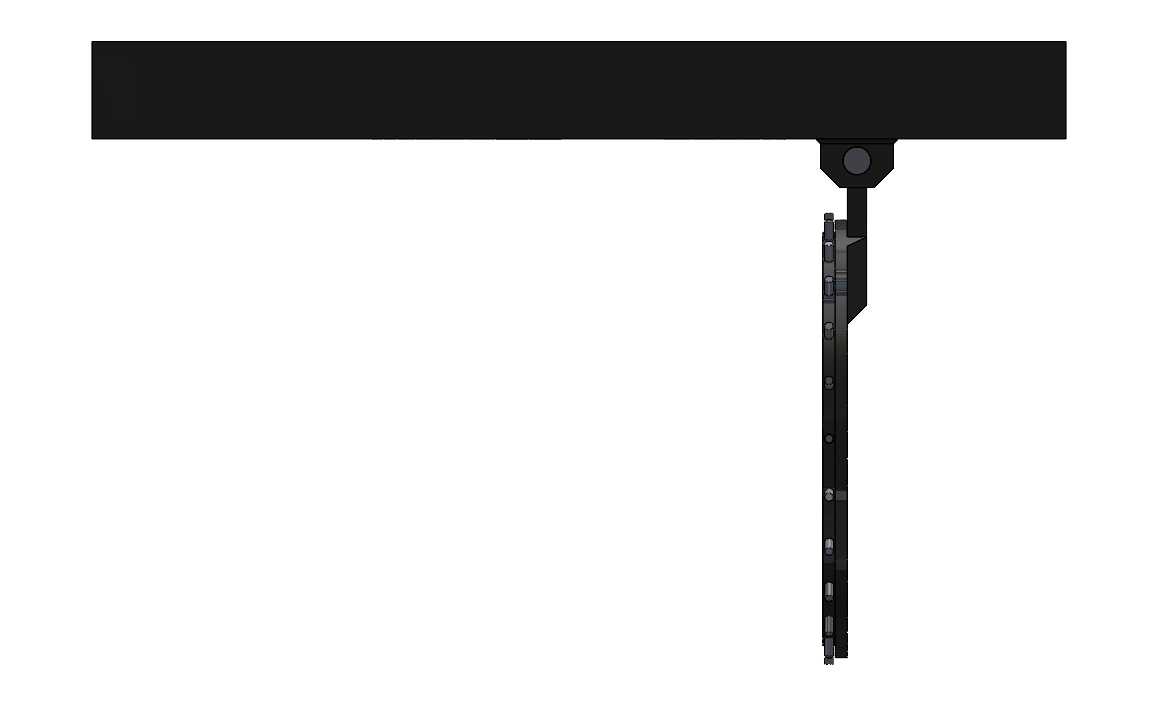

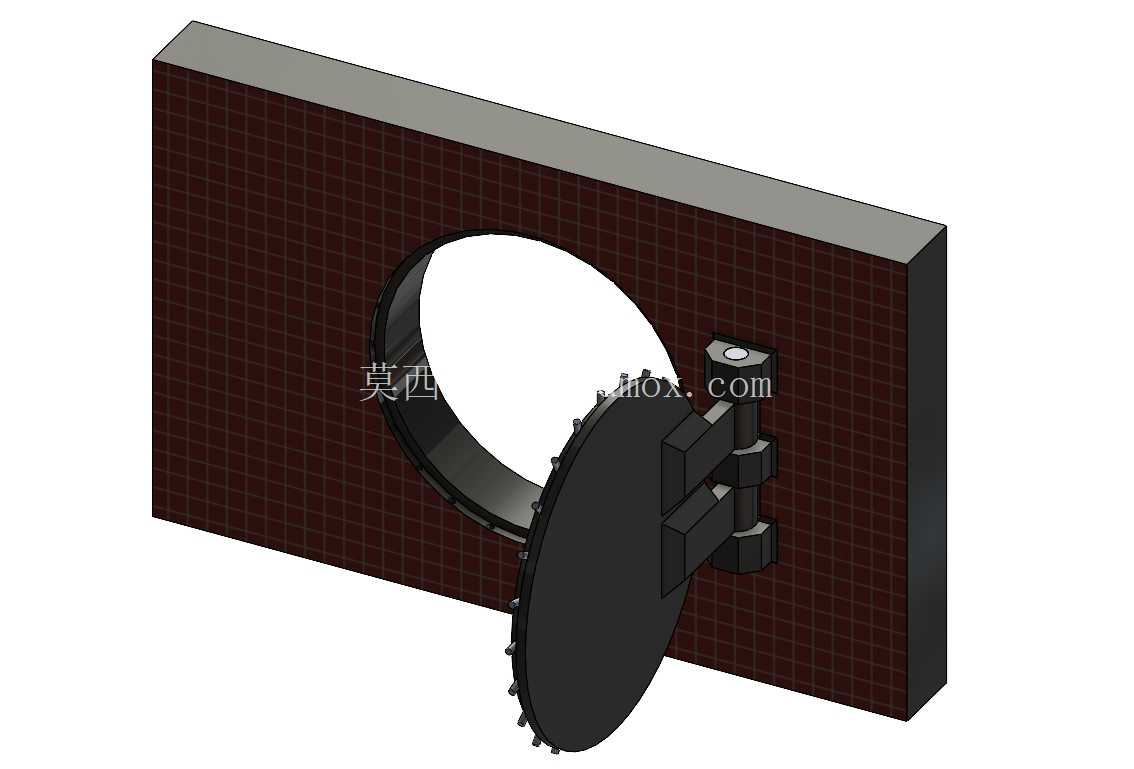

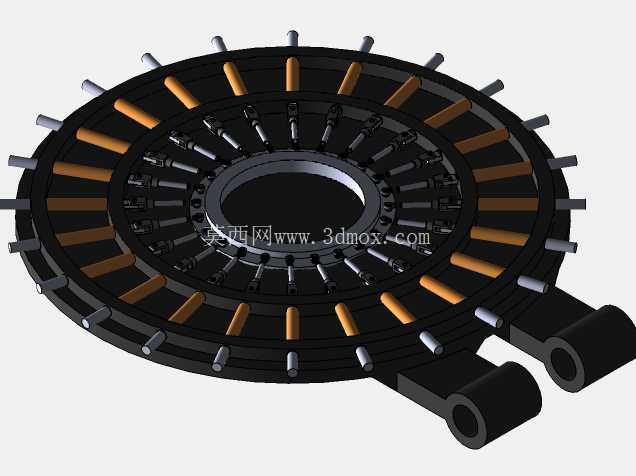

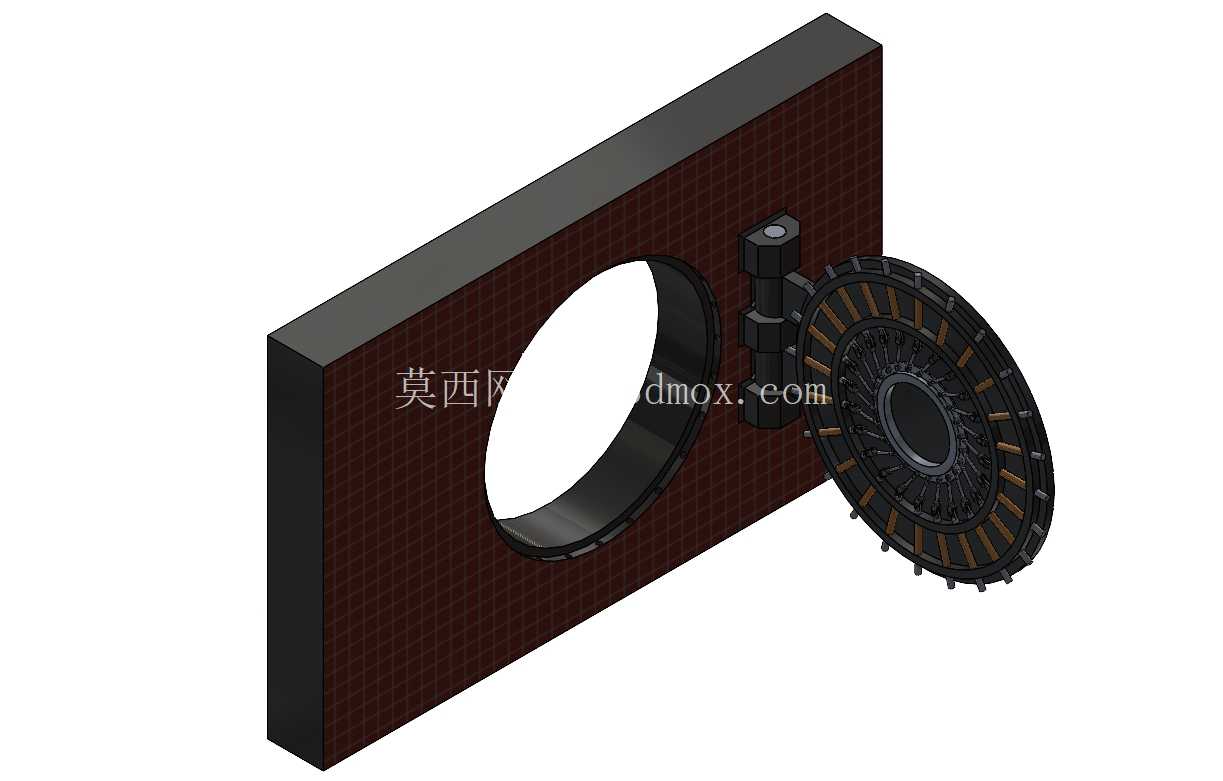

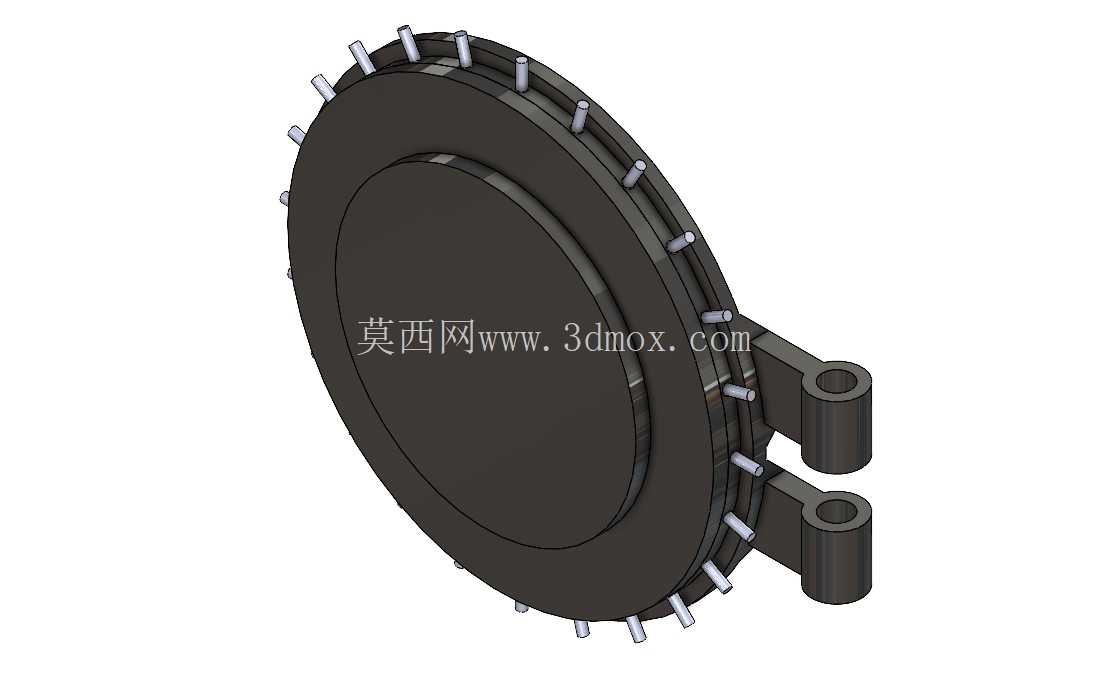

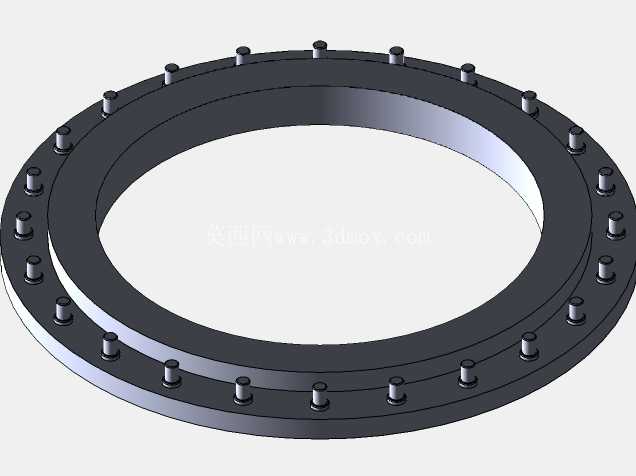

　　门体部分采用铰接方式与固定基座连接，铰接轴设置在圆形开口的侧边位置，开合时门体绕铰接轴做定轴转动，转动行程覆盖整个圆形开口区域，不会出现开合过程中门体与基座发生运动干涉的问题。锁止盘的盘面做了辐射状的加强筋布局，从中心锁芯位置向外延伸出多道径向的锁止凸条，对应门框开口边缘的锁止卡槽，当门体转动到完全闭合位置时，径向凸条会卡入对应卡槽内，配合中心的锁芯驱动结构，可以实现多点同步锁止，相比单点锁止结构，这种辐射状多点锁止能够让门体各个位置的压紧力保持均匀，不会出现局部密封不严、受压后门体局部翘起的问题。日常接触到的高防护等级密闭空间，比如承压舱体检修门、银行保险柜柜门、工业防爆储物腔、特种承压设备的检修口，都需要可靠的锁止结构来保证闭合后的密封性与防开启性能，这款安全门锁装置就是针对这类带圆形开口的侧开式密闭门设计的锁止配套结构。从结构布局来看，整套装置分为门框固定基座与可开合的门体锁止盘两部分，固定基座为带网格加强筋的矩形安装板，中心预留圆形通行/检修开口，开口边缘做了加厚翻边处理，既可以提升基座整体的抗形变能力，也能为门体闭合时提供密封件的安装位，避免闭合后出现缝隙导致密封失效。

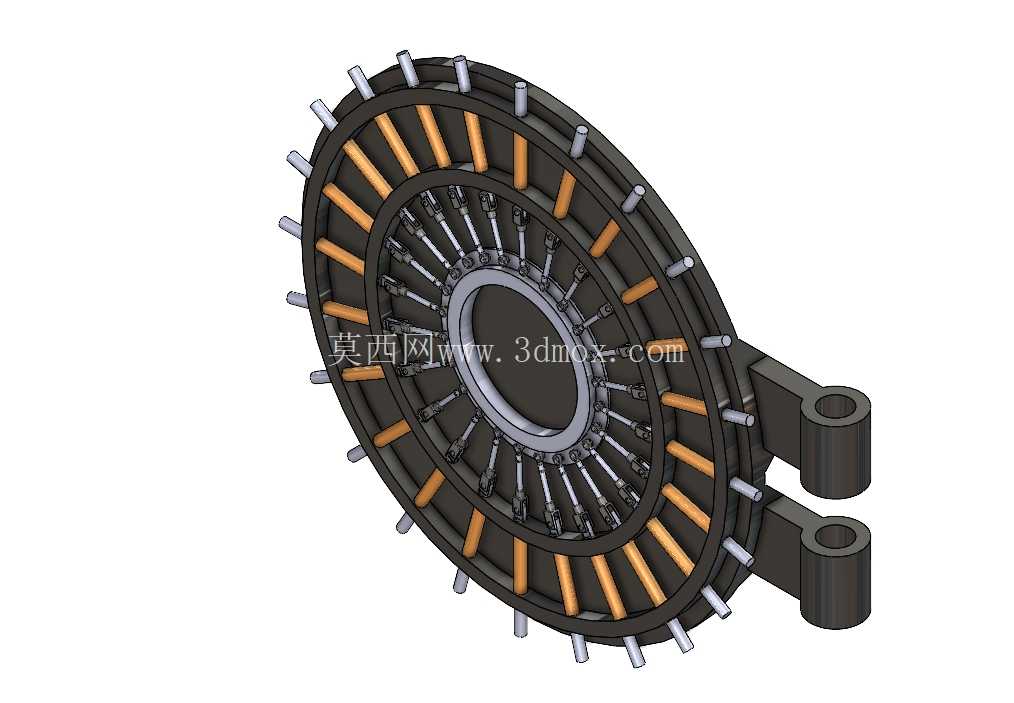

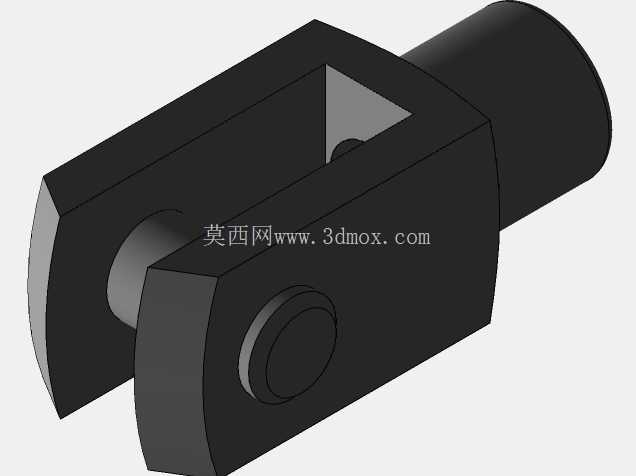

　　设计这类锁具结构的时候，首先要明确安装边界的尺寸约束，固定基座的安装平面需要与待安装的腔体壁面完全贴合，安装孔位要根据腔体壁的加强筋位置做对应调整，避免安装时需要额外在腔体受力结构上开孔，破坏原有腔体的结构强度。圆形开口的直径要匹配实际的通行或者检修需求，比如用于承压设备检修口的话，开口直径需要满足人员侧身进出或者检修工具伸入操作的最小尺寸要求，同时锁止盘的外径要比开口直径大出足够的密封压边宽度，保证密封胶条能够被完全压紧，不会出现压边不足导致的密封失效。铰接结构的销轴需要做耐磨处理，因为这类安全门的开合频率虽然不高，但每次开合都需要承受门体自身的重量，尤其是大尺寸的锁止盘采用金属材质制作时，铰接位置的径向载荷较大，如果销轴耐磨性不足，长期使用后会出现磨损松旷，导致门体下沉，闭合时锁止凸条无法准确对准卡槽，出现锁止卡滞的问题。锁芯的驱动结构采用中心旋转式设计，转动锁芯时可以通过内部的连杆结构带动所有径向锁止凸条同步伸缩，不需要逐个操作锁点，操作效率更高，同时也能避免个别锁点未完全锁止留下安全隐患。

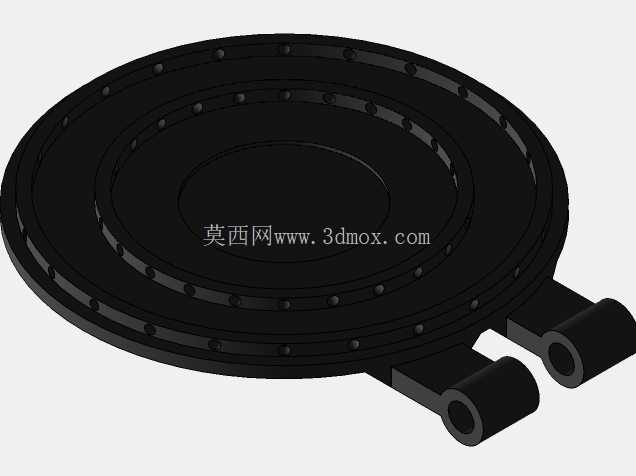

　　在实际应用场景中，这类锁具结构不仅可以用于固定的承压腔体、保险柜门，也可以适配在移动式的密闭储物设备上，比如特种运输车辆上的储物舱门、地下管廊的密闭检修门，这类场景下除了锁止可靠性之外，还需要考虑锁具的防破坏性能，辐射状的锁止点分布让外力破坏时需要同时突破多个锁止位置，相比普通的单点门锁防撬性能提升明显。另外在结构设计时，锁止盘背面预留了密封胶条的安装槽，安装时可以在槽内嵌入对应规格的耐老化橡胶密封条，当门体锁止时，密封条被压紧在门框翻边与锁止盘之间，能够实现防水、防尘甚至一定压力等级的气体密封，满足不同场景下的密封需求。

　　需要注意的是，安装这类锁具时，固定基座的焊接或者螺栓紧固必须保证平面度，如果基座安装后出现平面翘曲，会导致门体闭合后部分位置的锁止凸条无法完全卡入卡槽，同时密封胶条的压缩量不均匀，影响密封效果。铰接位置的装配间隙需要控制在合理范围，间隙过大会导致门体晃动，间隙过小则会出现开合转动卡滞，尤其是在低温环境下使用时，金属结构会出现冷缩，装配时需要预留足够的温度形变间隙，避免低温下出现转动卡涩无法正常开合的问题。锁芯内部的传动结构需要做防锈处理，因为这类锁具有很多是安装在户外或者潮湿环境下，如果内部传动件生锈，会导致钥匙转动卡滞，甚至无法正常解锁，影响应急情况下的开门操作。从结构建模的角度来看，这套装置的各个零件之间的配合公差需要合理设置，锁止凸条与卡槽的配合采用间隙配合，保证锁止和解锁过程中动作顺畅，不会出现卡滞，同时配合间隙不能过大，避免锁止后门体出现旷量，在受到外力冲击或者内部压力波动时产生异响或者密封失效。
