L型安装座可外挂挂锁凸轮锁具结构

　　在工业柜体、户外储物设施、车间工位器具的锁闭方案选型中，这类带外挂挂锁位的凸轮锁是适配性极强的一类结构件，区别于自带锁芯的常规凸轮锁，它的核心设计逻辑是把锁闭执行机构和身份验证环节做了拆分，用户不需要额外配备专用钥匙，只要搭配符合锁梁直径要求的普通挂锁就能完成权限管控，对于多人员轮换使用的公共储物场景、需要统一挂锁管理的车间工具柜场景，这种结构能大幅降低锁具的配套成本，也避免了专用钥匙遗失后需要整体拆换锁具的麻烦。

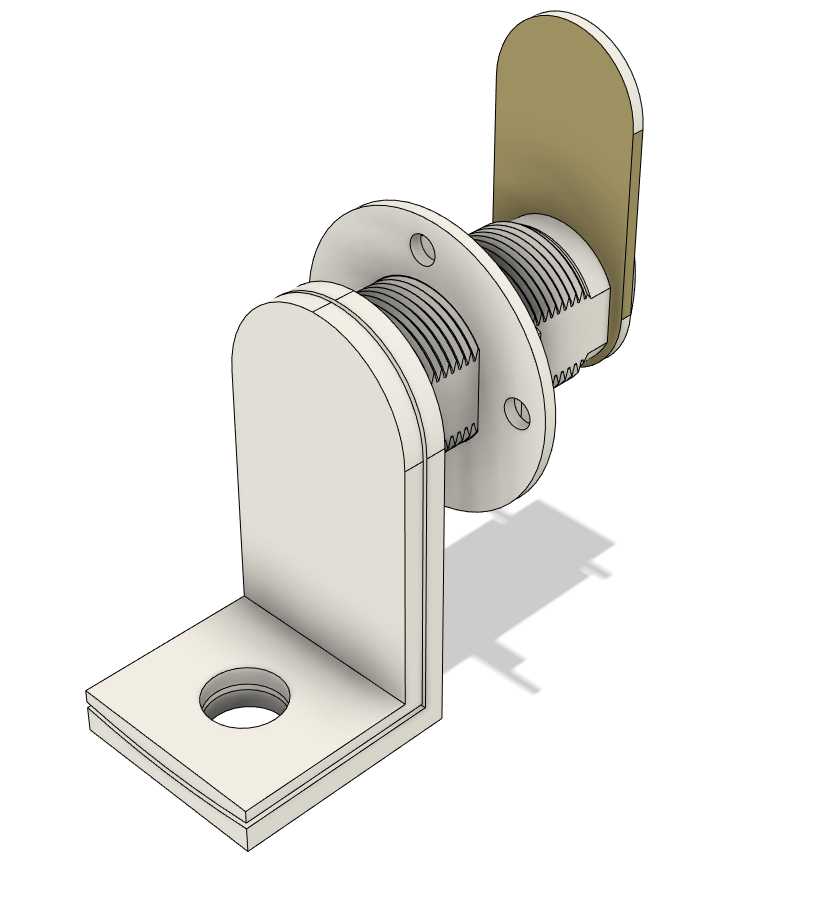

　　从结构组成来看，这套锁具主要分为三个功能段：最外侧是L型弯折的安装基座，基座底板开有一个圆形安装过孔，用于和柜体外部的安装面做螺栓固定或者铆接固定，立板部分和锁芯套筒做刚性连接，承担整个锁体的受力支撑，当锁舌承受侧向撬动载荷时，L型结构的两个弯折面能把外力分散到柜体安装板上，避免锁体局部应力集中导致变形。中间段是带外螺纹的锁杆套筒，套筒上配套了两个圆形锁紧法兰盘，安装时两个法兰盘分别贴在柜体门板的内外两侧，通过螺纹旋合的距离调整，可以适配不同厚度的门板安装需求，不需要针对不同板厚单独开模做锁体规格，法兰盘上预留的两个小孔是用于安装防转定位销，避免锁杆在转动过程中带动套筒跟转，导致锁舌对位偏移。锁杆的末端是凸轮锁舌，锁舌随锁杆做90度回转，锁闭状态下锁舌挡在柜体门框的内侧挡边处，限制门板向外开启，开启状态下锁舌转动到和锁杆轴线平行的位置，和门框挡边完全脱离，门板可以正常打开。

　　锁杆的外端延伸出一个带挂锁孔的挡片，这个挡片就是外挂挂锁的安装位，当锁具处于锁闭位置时，挡片上的挂锁孔和L型基座立板上的对应孔位同轴对齐，此时把挂锁的锁梁穿过两个对齐的孔位，就能完全限制锁杆的回转自由度，哪怕有人撬动门板外侧的锁杆头部，没有钥匙打开挂锁的情况下，锁杆无法转动，锁舌就始终保持在锁闭位置。和自带锁芯的凸轮锁相比，这种外挂挂锁的结构没有精密的锁芯弹子组件，整体结构都是金属冲压和车削件，在多粉尘、高湿度的户外环境下，不会出现锁芯进灰卡滞、弹簧锈蚀失效的问题，维护成本极低，哪怕锁杆转动部位出现锈蚀，只要加注少量润滑脂就能恢复正常使用。

　　在安装边界上，这类锁具对门板的开孔要求比较简单，只需要在门板对应位置开一个能穿过锁杆套筒的圆孔，再在法兰盘对应的防转销位置钻两个小定位孔即可，不需要加工复杂的异形安装槽，现场安装时普通的手电钻就能完成开孔作业，不需要专用的开孔模具。L型基座的安装孔位距离锁杆轴线的距离是固定的，选型时只需要确认门板厚度在两个法兰盘的调节行程范围内，同时确认锁舌的转动半径和柜体内部门框挡边的位置匹配，不会出现锁舌转动时和柜体内部其他构件干涉的情况即可。锁舌的伸出长度可以根据门框挡边的宽度做适配调整，常规规格下锁舌锁闭后超出锁杆中心的距离在15mm到25mm之间，足够覆盖常规柜体1-2mm厚度的钢板挡边，同时不会因为伸出过长导致开关门时剐蹭柜体内部的存放物品。

　　从实际使用场景来看，这类锁具除了用在车间工具储物柜、员工换衣柜之外，还大量应用在户外的电力设备箱、通讯设施检修箱、施工现场的临时配电箱上，这些场景的使用人员流动性大，不需要给每个使用人员配备专用钥匙，只需要由管理人员统一保管挂锁钥匙，或者采用多把挂锁连锁的方式（多个管理方各自加挂一把挂锁，所有挂锁都打开才能开启箱门），满足多部门共管的设备管理需求。结构设计上所有的棱角都做了小圆角钝化处理，安装完成后没有突出的尖锐边角，不会在人员开关门时造成磕碰划伤，外露的金属表面都做了镀锌钝化或者喷塑处理，在常规户外环境下能保证5年以上不出现大面积锈蚀，锁杆和套筒之间的配合间隙控制在0.2mm以内，既保证锁杆转动灵活，又不会因为间隙过大导致撬棍能插入间隙撬动锁体。在做三维建模的时候，需要重点验证锁舌在0度和90度两个极限位置的干涉情况，确认挂锁孔在锁闭位置的同轴度，同时要模拟挂锁锁梁穿过孔位后的空间余量，保证常规直径的挂锁能顺利插入，不会出现锁梁穿入后和基座表面干涉的情况，还要校核L型基座在承受1000N侧向撬动载荷时的应力分布，保证弯折位置的应力低于材料的屈服强度，不会出现受力变形导致锁具失效的问题。
