80立方米破碎机生产线主料斗支撑结构

　　在砂石骨料加工、矿山破碎、建筑垃圾资源化处理这类连续化生产场景里，主料斗是衔接上游来料与破碎主机的核心缓冲衔接部件，这套80立方米容积的料斗及配套支撑结构，正是为600TPH产能的破碎生产线做的进料端配套设计。很多刚接触破碎线设计的工程师容易忽略料斗段的设计，觉得只是个接料的容器，实际上这个环节的结构合理性直接决定整条线的连续运行时长——如果料斗容积不足，上游来料的波动会直接导致破碎机待料或者溢料；如果支撑结构刚度不够，满载时几十上百吨的物料偏载会直接让支架变形，甚至扯裂料斗壁板、拉坏连接螺栓，造成长时间停机。

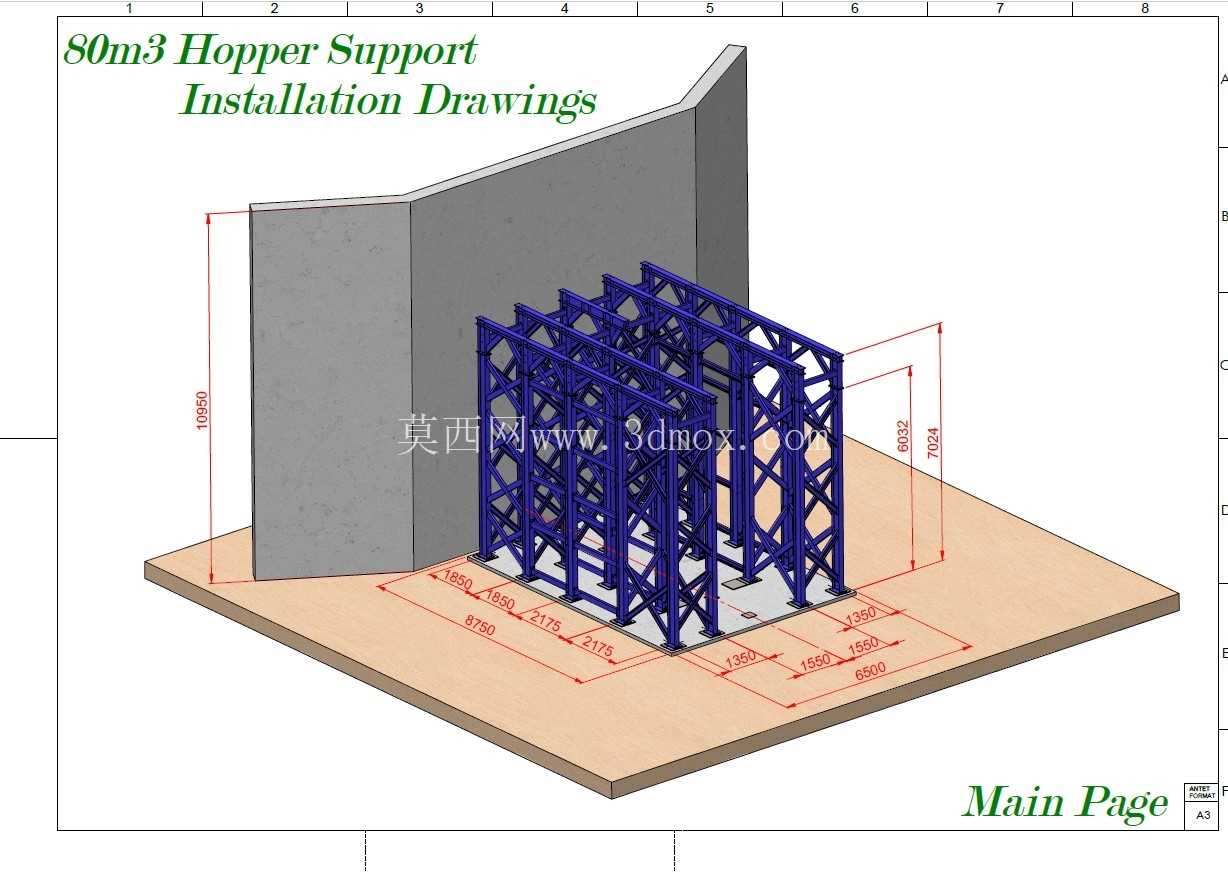

　　这套设计里首先考虑的是现场的安装边界，从安装图的标注尺寸能看到，支撑结构整体落地尺寸匹配现场预留的混凝土基础点位，所有立柱的地脚螺栓孔位都和基础预埋板一一对应，不需要现场二次扩孔或者补做基础，这一点在旧线改造项目里尤其重要，很多旧线改造的停机窗口只有三五天，基础如果要重做，养护周期根本赶不上。料斗本身的有效容积做到80立方米，是按照600TPH生产线15-20分钟的缓存量计算的，刚好能抵消上游铲车送料的间隔波动，也能应对破碎机短暂卡料时的临时存料需求，不会因为短时间的来料堆积把物料撒到地面增加清理工作量。

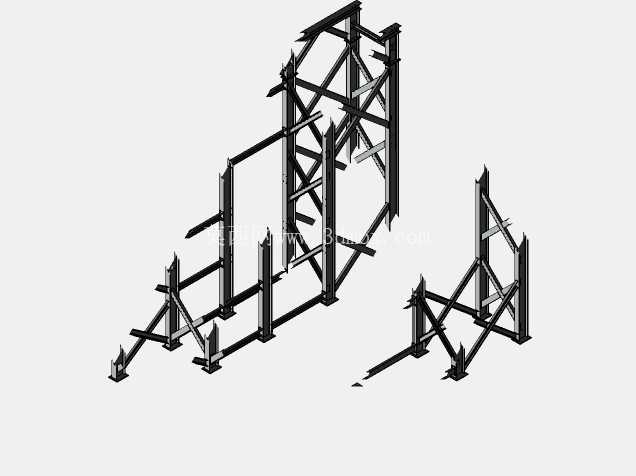

　　支撑结构采用的是模块化桁架式设计，所有主肢、腹杆都采用型钢拼接，节点处采用加劲板补强，这种设计相比纯焊接的箱型支架，自重能降低30%左右，同时抗偏载能力更强——毕竟铲车倒料的时候不可能每次都精准倒在料斗中心，偏载产生的水平力会通过桁架的腹杆传递到所有立柱上，不会出现单根立柱受力过载的情况。料斗和支撑结构的连接位置特意做了可调式的连接座，安装的时候可以根据现场实际的基础标高误差做微调，避免因为基础施工的几毫米误差导致料斗倾斜，后续下料不畅。另外料斗靠近挡墙的一侧，支撑结构直接和现场的混凝土挡墙做了拉结，进一步提升整体的抗侧移能力，毕竟大块矿石砸进料斗的时候会产生不小的冲击荷载，单纯靠支架自身的刚度很难长期承受这种反复冲击，和原有土建结构拉结之后，冲击荷载会直接传递到土建基础上，支架的疲劳寿命能提升数倍。

　　从设计细节上看，料斗的出料口尺寸是严格匹配后续给料机的进料口尺寸做的，出料口的法兰螺栓孔位和给料机的接口完全互换，现场安装的时候只需要把法兰对齐拧螺栓就行，不需要现场切割修改。支撑结构的所有杆件都做了倒角处理，避免安装的时候划伤施工人员，同时所有焊接位置都预留了防腐涂装的作业空间，现场焊接完成之后可以方便地补涂防腐层，不会出现死角。另外支架上预留了检修平台的连接点位，后续如果需要加装振动器、空气炮或者检修爬梯，不需要在主结构上额外焊接，直接用螺栓固定预留的连接板就行，不会破坏主结构的防腐层和受力性能。

　　很多人做料斗设计的时候只算静载，实际上破碎线的料斗要考虑的荷载非常多：物料的静压力、大块物料坠落的冲击荷载、设备运行时的振动荷载、甚至当地的风载和雪载都要算进去，这套支撑结构的杆件选型是按照1.5倍的动载系数做的校核，即使出现满料斗同时有大块矿石持续冲击的极端情况，结构的应力也远低于材料的许用应力，不会出现塑性变形。另外料斗的壁板角度是按照所输送矿石的安息角设计的，不会出现物料粘壁、架桥的情况，保证下料顺畅，不需要人工频繁捅料，降低现场运维人员的工作强度。

　　在现场安装逻辑上，这套结构所有的模块都可以拆解成不超过3米的杆件，普通的货运车辆就能运输，不需要特种超限运输车辆，现场安装的时候只需要按照编号拼接，用普通的汽车吊就能完成吊装，不需要大型履带吊，能节省不少安装成本。所有连接螺栓都采用高强度螺栓，摩擦型连接，安装完成之后不需要定期复拧，相比普通螺栓抗松动能力更强，适合破碎车间这种振动大的工况。
