矿山粗碎作业颚式岩石破碎设备结构

　　在露天矿山开采、建筑骨料加工、基建工程弃渣处理的一线作业场景里，粗碎环节的设备选型直接决定整条生产线的处理效率与后续工序的进料粒度适配性，这款颚式结构的岩石破碎设备，正是针对高硬度原矿粗碎需求设计的核心作业单元。从实际作业逻辑来看，设备的核心作业区域是由固定颚板与动颚板组成的V型破碎腔，进料端开口尺寸适配大块原矿的直接喂料，无需提前对开采出的大块岩石做预破碎处理，可直接承接自卸车倾倒的粒径在进料口允许范围内的原矿物料，通过动颚板的周期性往复摆动，对腔体内的岩石产生挤压、劈裂、弯折的复合作用力，逐步将大块岩石挤压破碎至符合排料口尺寸要求的粒度，从排料端均匀排出，衔接后续的中细碎、筛分输送工序。

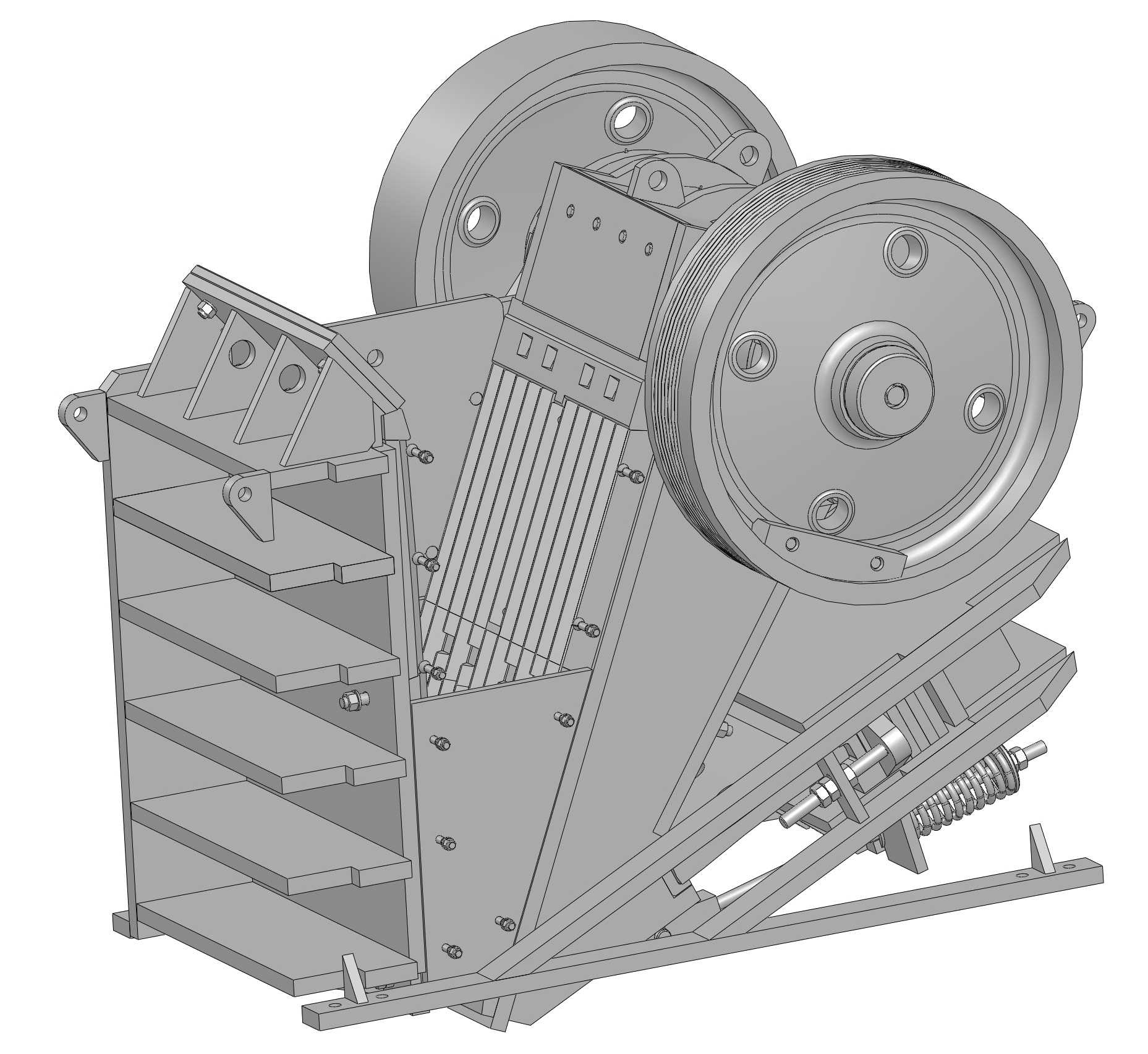

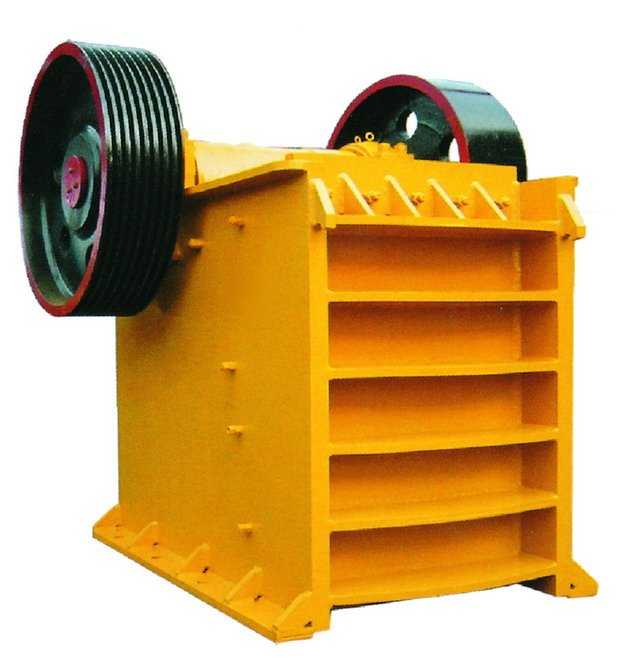

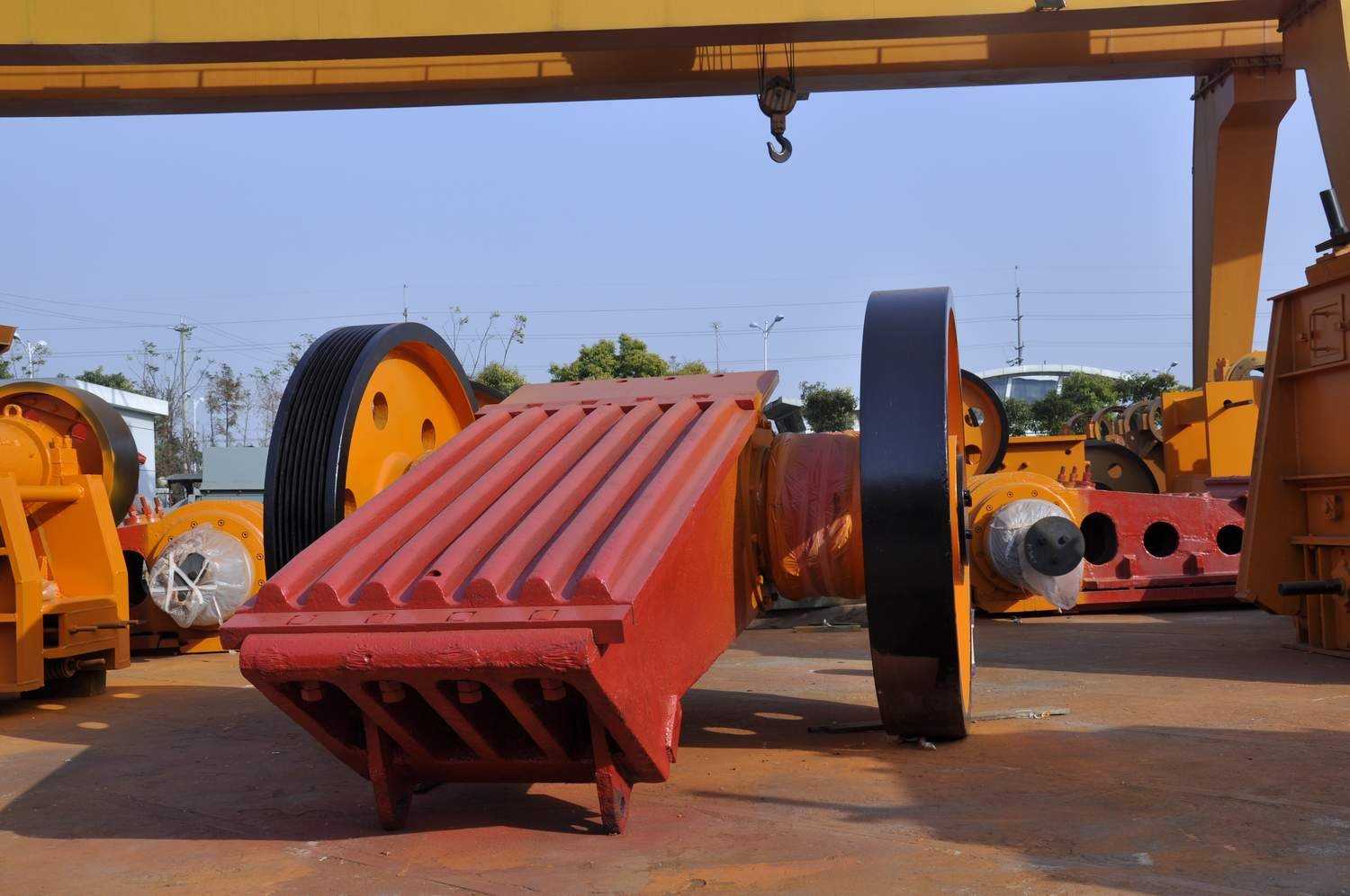

　　从结构设计的工程逻辑出发，这款设备的机架采用高强度铸钢件拼接成型，重点受力部位做了加厚加强处理，能够承受高硬度岩石破碎过程中产生的持续冲击载荷，避免长期作业时机架出现开裂变形的问题。两侧的大直径飞轮组件是设备稳定运行的关键结构，飞轮本身具备较大的转动惯量，能够储存动颚空行程阶段的能量，在破碎作业的做功行程释放能量，平衡电机输出的载荷波动，降低设备运行时的电流峰值波动，同时带动偏心轴组件做定轴转动，驱动动颚组件按照预设的运动轨迹做往复摆动。动颚部分的衬板采用耐磨合金材质铸造，表面设计有均匀分布的纵向齿形凸起，既能够提升对岩石的咬合抓取能力，避免大块岩石在破碎腔内出现打滑空转的情况，也能在衬板出现磨损后快速单独更换，降低设备的维护成本与停机时长。

　　设备的排料口位置设计有楔块式调节机构，可根据后续工序的进料粒度要求，在允许的调节范围内快速调整排料口的开口尺寸，适配不同出料粒度的生产需求，调节过程无需复杂的拆装作业，现场运维人员借助常规工具即可完成调整。肘板组件除了传递动力驱动动颚摆动之外，还承担着过载保护的功能，当破碎腔意外进入不可破碎的金属异物时，肘板会优先发生断裂，切断动力传递路径，避免核心的偏心轴、动颚、机架等贵重部件受到过载冲击损坏，将故障损失控制在最低范围。

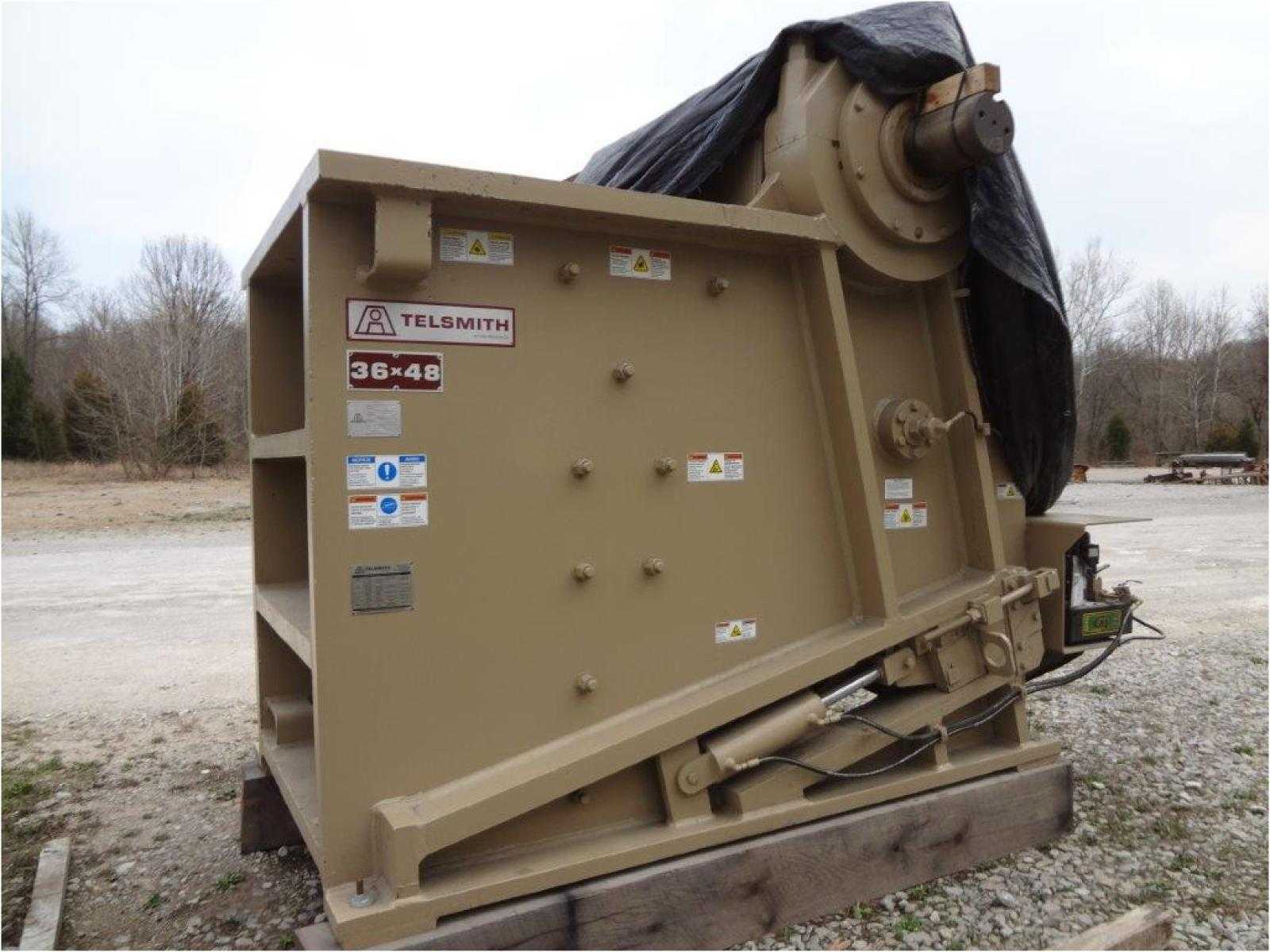

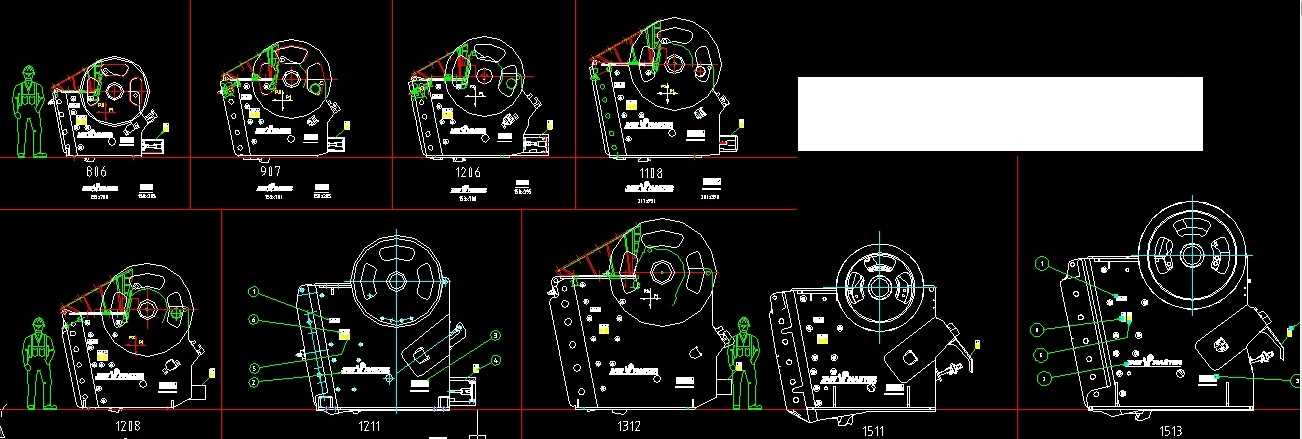

　　从安装边界与现场布局的角度来看，这类粗碎设备通常布置在原料卸料平台的下方位置，设备的进料口高度需要匹配自卸车的卸料高度，预留足够的物料倾倒空间，设备基础需要做专门的钢筋混凝土浇筑，预留对应的地脚螺栓安装孔位，抵消设备运行时产生的持续振动，避免振动传递到周边的配套设备上。设备的整体宽度需要匹配两侧飞轮的外沿尺寸，安装时两侧需要预留足够的检修空间，方便运维人员对飞轮轴承、衬板固定螺栓、调节机构做日常巡检与维护，排料口下方需要衔接输送设备的接料段，保证破碎后的物料能够被连续输送走，避免出现积料堵料的情况。

　　在实际工况适配性上，这款设备可处理抗压强度在常规范围内的各类硬质岩石、矿石、建筑拆除废渣，包括花岗岩、玄武岩、石灰岩、混凝土块等常见物料，作业过程中动颚的运动轨迹经过优化，在破碎行程中对物料有向下的推动作用，能够减少破碎腔的堵塞概率，提升单位时间内的处理量。设备的润滑点采用集中式布局设计，日常运维时可快速对各个轴承位置加注润滑脂，减少日常维护的工作量，轴承部位采用多重密封结构，能够阻挡破碎作业产生的粉尘进入轴承内部，延长轴承的使用寿命，降低设备的故障发生率。
