惠特沃思快速返回曲柄开槽杠杆传动结构

　　在各类需要往复直线运动且要求回程空程耗时更短的工业设备中，这类曲柄开槽杠杆结构是应用十分广泛的运动转换单元，最常见的部署场景包括牛头刨床的主滑枕驱动、小型插床的进给传动、轻工机械里的往复送料机构，以及部分专用自动化设备的直线往复执行端。不同于普通曲柄滑块机构在往复行程中速度对称的特性，这种基于惠特沃思原理设计的开槽杠杆结构，能在曲柄匀速回转的前提下，让输出端的工作行程保持近似匀速的平稳运动，而回程空段则以更快的速度完成复位，在不提升驱动电机转速的前提下有效压缩非作业时长，提升整台设备的作业效率。

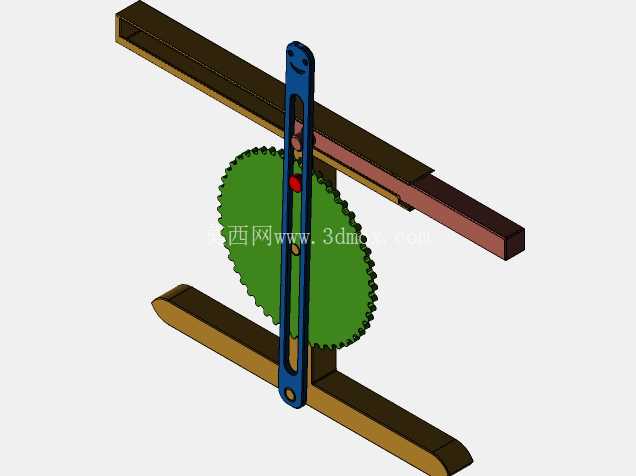

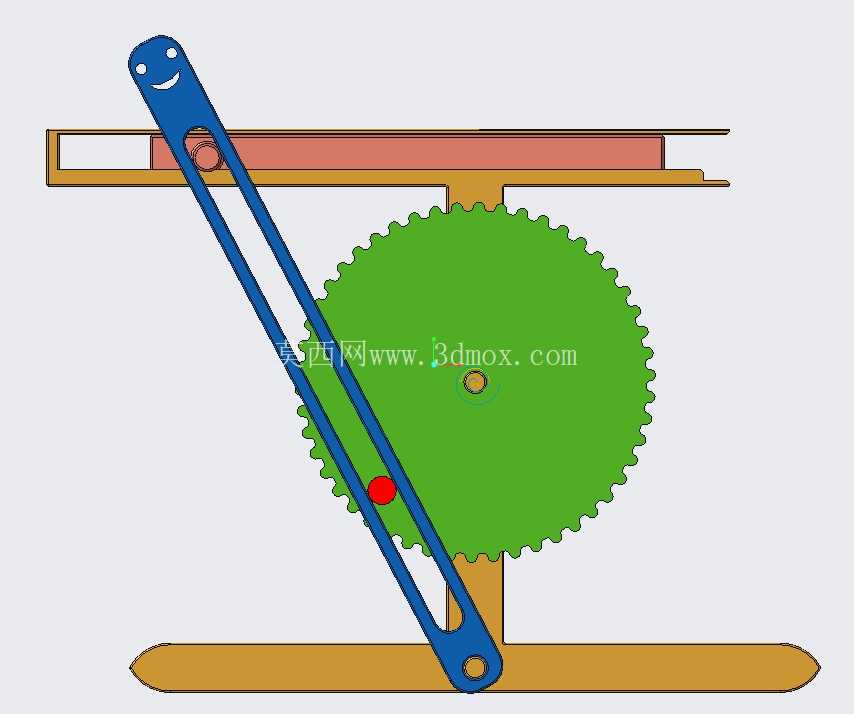

　　从结构功能逻辑来看，整套机构的核心运动副集中在三个位置：底部的曲柄回转铰接点、中部立柱与开槽杠杆的固定铰接支点、以及曲柄销与长槽的滑动配合副。其中长槽的加工精度直接决定了机构运行的平稳性，槽宽与曲柄销的配合间隙需要控制在合理范围，间隙过大会导致换向时产生明显冲击，间隙过小则会增大滑动摩擦阻力，提升驱动端的功率损耗。杠杆的上下两个平行臂分别承担不同作用，下臂的开槽段直接与曲柄配合接收回转输入，上臂则作为运动输出端，可根据实际设备需求连接滑枕、推杆或者其他执行构件，两个臂的长度比例可以根据目标行程和急回系数灵活调整，不需要改动曲柄的回转半径就能适配不同的行程需求，这也是该结构在非标设备改造中备受青睐的原因之一。

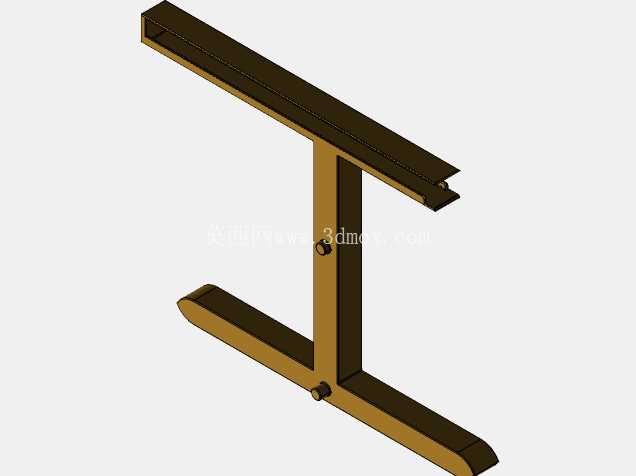

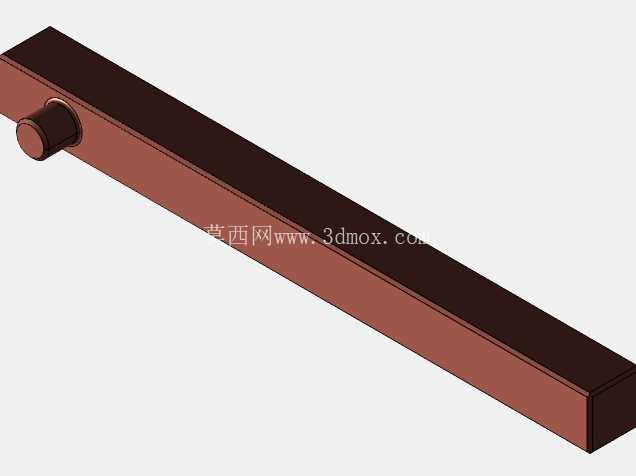

　　设计这类结构时，首先要根据设备需要的工作行程确定杠杆支点到输出端的长度，再结合目标急回系数反推曲柄的回转半径以及支点到曲柄回转中心的中心距，这两个参数的比值直接决定了回程与工作行程的速度比，常规金属切削设备里这个比值通常设置在1.4到2之间，比值过大会导致回程加速度过高引发机构振动，比值过小则无法体现快速返回的效率优势。外形尺寸方面，整套机构的安装基准集中在底部的两个固定点：一个是曲柄的回转支撑座，另一个是杠杆中部的铰接立柱座，两个安装面需要保证严格的位置度与平行度，否则会导致曲柄销在槽内出现卡滞，甚至在高速运行时出现别劲磨损的问题。安装边界上需要预留足够的杠杆摆动空间，尤其是上臂输出端的运动轨迹是一段圆弧，在连接直线运动的滑枕时需要配套对应的滑动导向副，抵消圆弧运动带来的横向分力，避免输出端出现侧向卡顿。

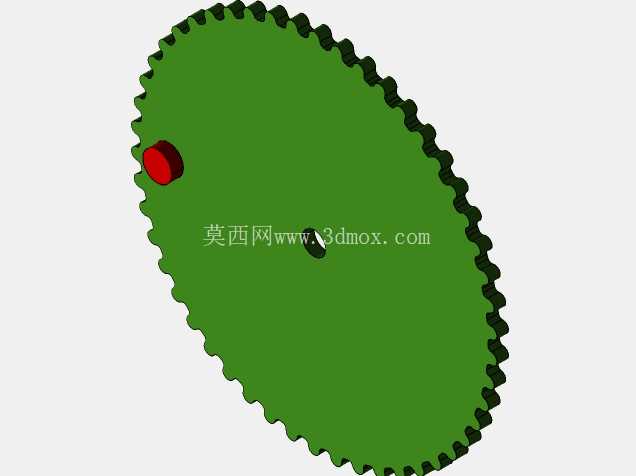

　　从实际运行的特性来看，这种开槽杠杆结构没有普通曲柄滑块机构的滑块偏磨问题，因为杠杆的摆动是绕固定支点的定轴转动，曲柄销在槽内的滑动是沿槽长方向的纯直线相对运动，受力方向始终与槽壁平行，只要润滑到位就能长期保持稳定的配合精度。同时该结构的行程宽度不会因为杠杆摆动出现缩减，输出端的有效运动行程完全由臂长和曲柄半径决定，不会出现普通连杆机构常见的行程损失，这一点在需要精确控制往复位移的场合尤为重要。在材料选择上，开槽杠杆通常选用中碳钢整体铣削加工后进行调质处理，槽壁表面可以做高频淬火提升耐磨性，曲柄销则选用轴承钢磨削加工，配合铜套或者滚针轴承降低滑动摩擦，铰接支点处采用深沟球轴承支撑，减少回转间隙带来的运动误差。

　　在实际设备集成时，需要重点核算曲柄销处的受力情况，当输出端承受较大切削负载或者推送阻力时，槽壁受到的挤压力会随着杠杆角度变化出现峰值，尤其是在工作行程起始位置，力臂最短，受力最大，这个位置的结构强度需要做针对性加强，避免长期运行出现槽口变形。另外机构的润滑点需要集中布置，曲柄销与槽的配合面、两个铰接回转副都要预留注油通道，在高速运行的场合还可以在槽内加装可拆卸的耐磨衬板，磨损后只需要更换衬板就能恢复配合精度，降低后期维护成本。相较于齿轮齿条或者凸轮式的快速返回机构，这种曲柄开槽杠杆的结构零件数量更少，加工难度更低，运行噪音更小，在中低速、中等负载的往复运动场景下有着极高的性价比，不需要复杂的加工设备就能完成制造与装配，非常适合中小型非标设备的自主设计与改造。
