槽式聚光太阳能双轴跟踪支撑装置

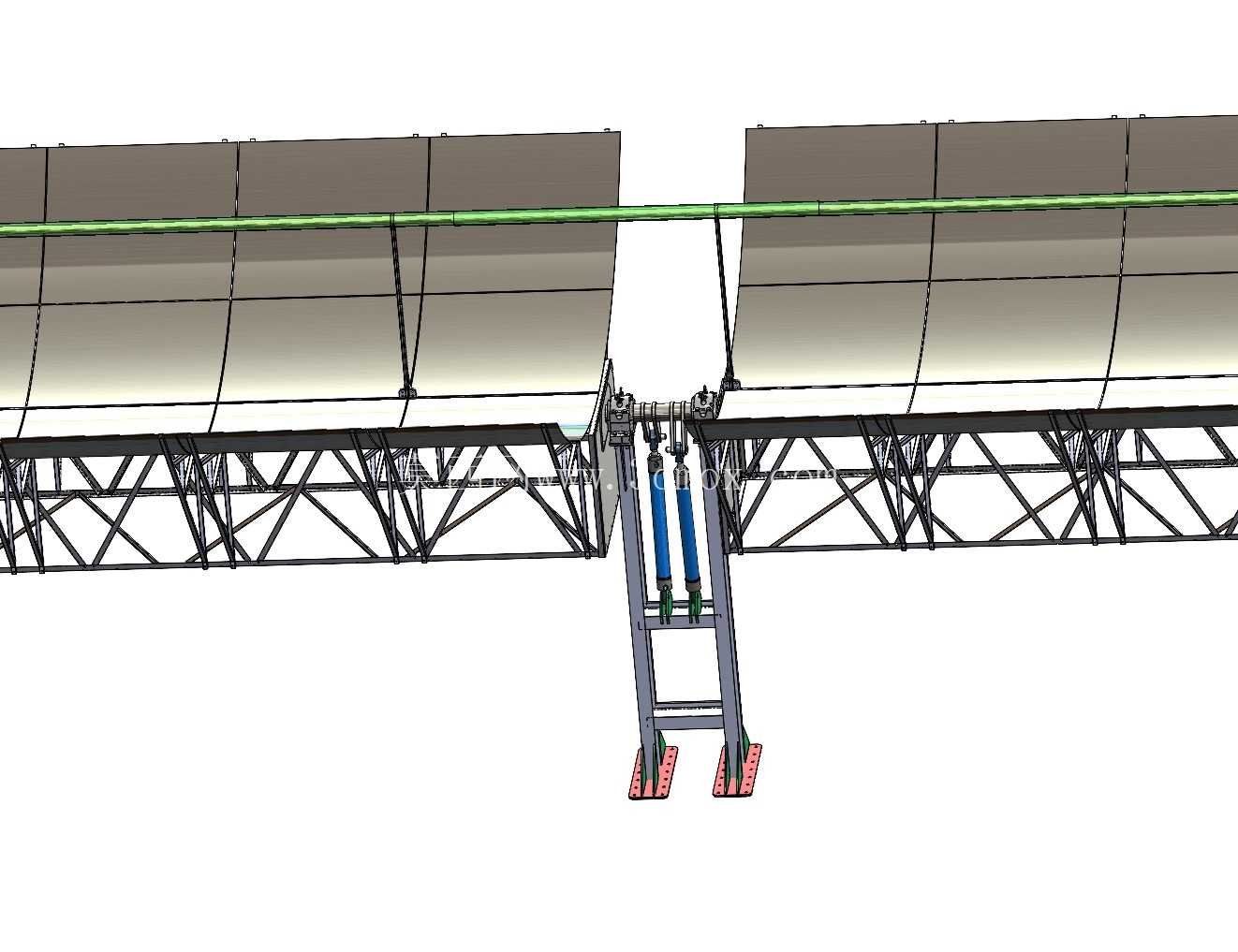

　　这套装置主要应用于槽式光热发电场站、分布式工业太阳能供热系统的聚光单元，承担反射镜阵列的姿态调整与承载功能，核心作用是通过实时调整镜面角度，将平行入射的太阳光精准聚焦到集热管上，最大化提升光热转换效率。从结构组成来看，整套装置分为镜面承载桁架、俯仰驱动单元、回转支撑立柱三个核心部分，镜面采用分段式曲面反射镜拼接设计，每段镜面通过背部的可调压块固定在桁架上，安装时可通过压块的调节螺栓微调单块镜面的面型精度，抵消桁架焊接变形带来的聚光偏差，保证反射光斑能够完整覆盖集热管的受光面。

　　桁架主体采用空间三角形钢管焊接结构，这种结构在保证整体刚度的前提下能尽可能降低自重，减少驱动端的负载扭矩，桁架上下弦杆采用等边角钢拼接，腹杆采用薄壁圆管，所有焊接节点处都做了圆弧过渡处理，避免应力集中导致的户外长期使用疲劳开裂。集热管通过独立的抱箍支架固定在镜面的焦线位置，支架与主桁架之间设置了隔热垫片，减少集热管的热量向桁架传导，避免钢结构长期处于高温环境下出现强度衰减。

　　俯仰驱动部分采用双液压推杆对称布置的结构，相比单推杆驱动，双推杆可以抵消偏载力矩，避免大风工况下桁架出现扭转变形，推杆两端都采用关节轴承连接，能够补偿安装过程中的同轴度误差，同时释放温度变化带来的结构伸缩应力。回转支撑立柱采用H型钢焊接成门型结构，底部通过地脚螺栓与混凝土基础连接，基础安装面需要保证水平度偏差不超过千分之二，避免回转过程中出现卡滞。立柱顶部安装回转支承与驱动电机，可实现水平方向360度回转，配合俯仰方向0到90度的角度调整，覆盖全天太阳高度角与方位角的变化范围。

　　设计过程中需要重点考虑风载工况下的结构强度，因为聚光镜面的迎风面积较大，在12级大风的极端工况下，需要保证结构不出现塑性变形，因此在桁架的关键受力节点处都做了加强筋处理，同时驱动系统设置了自锁功能，断电情况下可以自动锁止当前角度，避免镜面被风吹动出现撞击损坏。安装边界方面，单组跟踪单元的镜面阵列总长度适配常规场站的集热管路排布，相邻两组单元之间需要预留不小于1.5米的检修通道，同时要根据场站的纬度计算镜面的最低俯仰角度，避免冬季太阳高度角较低时相邻单元出现阴影遮挡，影响聚光效率。

　　整套装置的运动控制逻辑采用天文算法结合光感校正的方式，日常运行时根据经纬度与时间计算太阳位置驱动机构动作，同时在镜面边缘布置光敏传感器，实时校正角度偏差，保证聚光精度控制在0.1度以内。反射镜的曲面曲率经过光学仿真优化，在整个跟踪角度范围内都能将光斑聚焦到直径70毫米的集热管受光区域，减少光线溢出损失。桁架表面采用热镀锌处理，户外使用寿命可达25年以上，所有连接螺栓都采用不锈钢材质，避免锈蚀导致的后期维护困难。驱动部分的防护等级达到IP65，能够适应沙漠、高原等恶劣场站环境下的长期运行，液压推杆的密封件采用耐高低温材质，可在零下40度到零上60度的环境温度范围内正常工作，不会出现密封失效或者动作卡滞的问题。
