低温流体管路快接式开关耦合接头结构

　　这款耦合接头的设计参考了成熟的液压快速接头结构逻辑，针对低温流体输送场景做了适配优化，核心解决低温管路对接时的操作效率与密封可靠性问题，常见于低温实验装置、特种流体输送系统、小口径低温介质管路的临时或频繁拆装对接工位。日常工况中，这类接头需要在带压或非带压状态下完成管路的快速通断，避免传统法兰或螺纹接头拆装时的繁琐操作，同时要保证对接后流体通路的顺畅，不会出现额外的流阻突变影响介质输送稳定性。

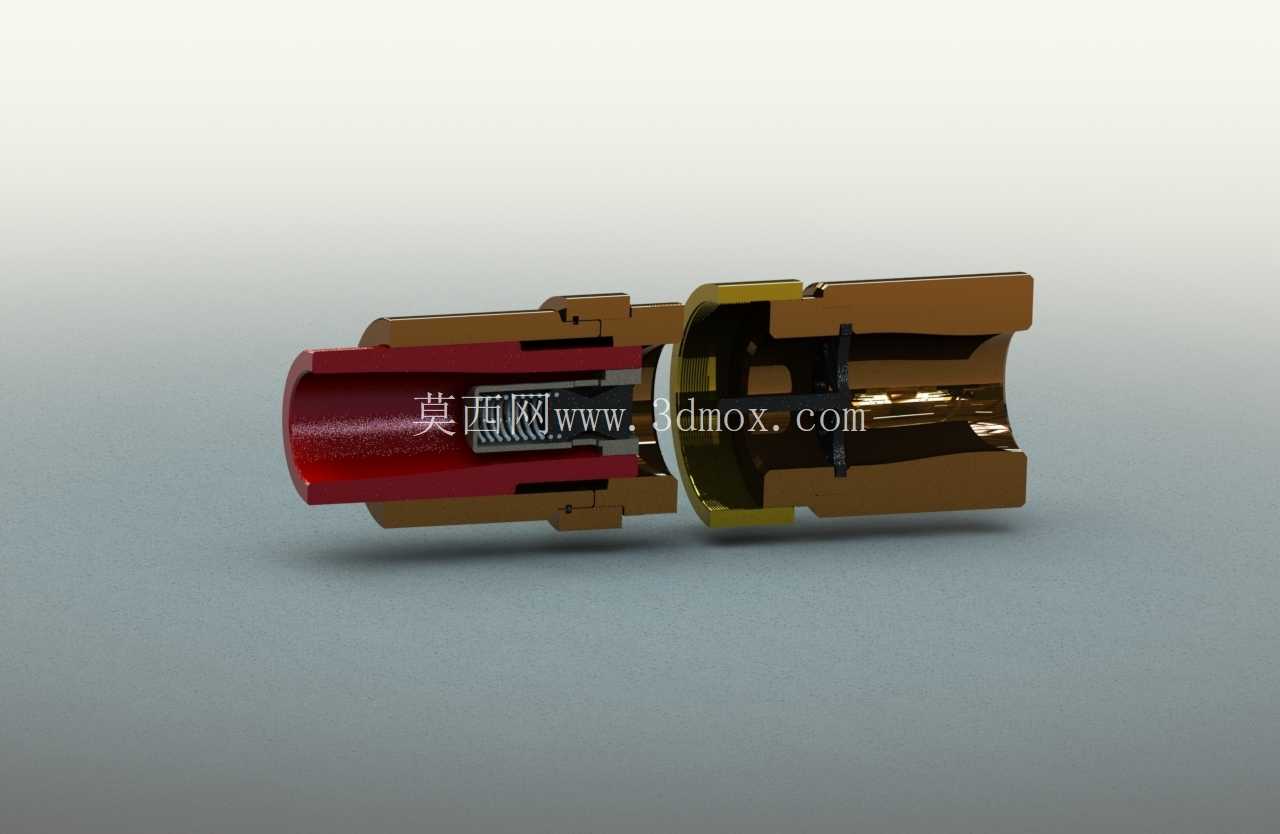

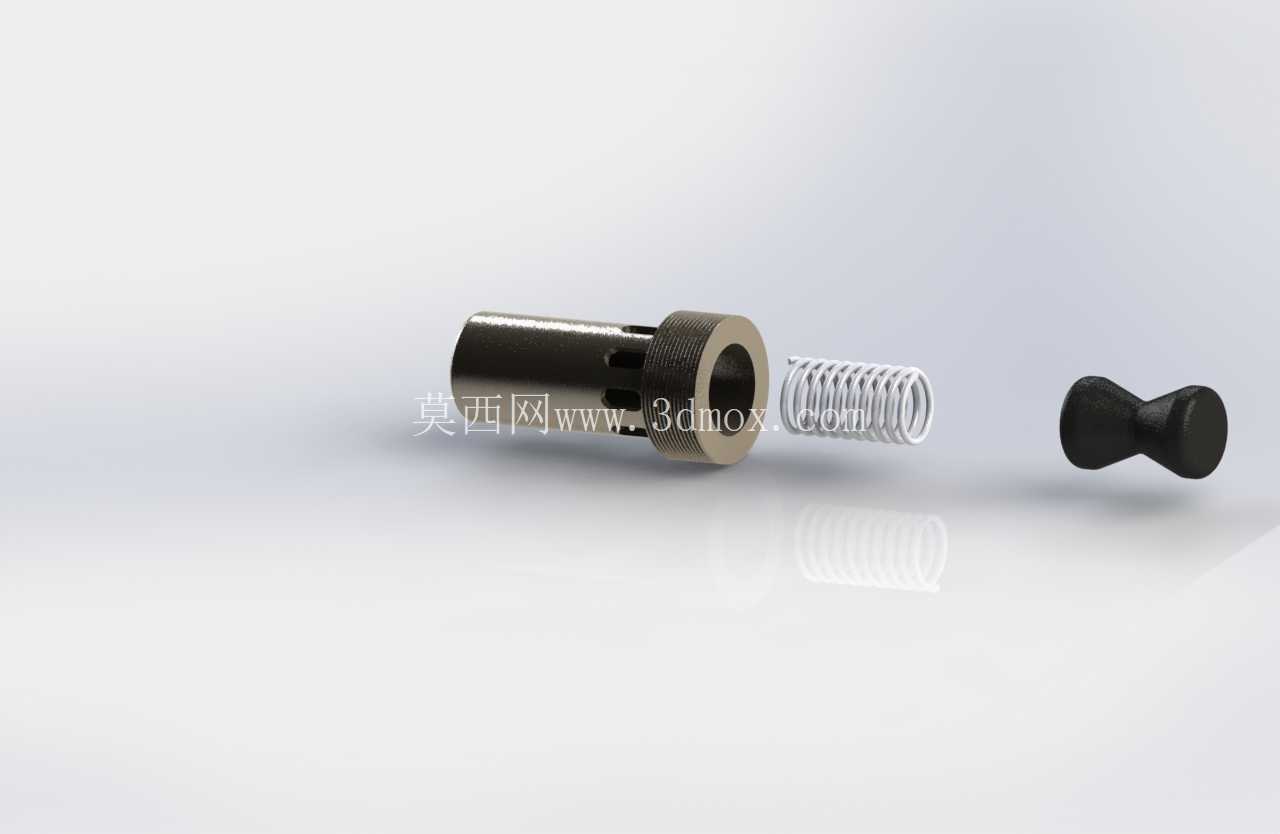

　　从功能实现逻辑来看，接头内部集成了弹簧复位机构与按钮式锁止结构，对接时仅需将公头插入母头，内部锁止卡爪会自动卡合完成固定，同时顶开两端的自密封阀芯，让流体通路贯通；需要断开时，按压外侧的操作按钮即可解锁卡爪，在弹簧力作用下两端阀芯自动复位封闭，最大限度减少管路断开时的介质泄漏量，这一特性对于低温易汽化介质、贵重流体介质的输送场景尤为重要，能减少介质损耗同时避免泄漏带来的安全隐患。接头的外轮廓做了圆滑过渡处理，没有突出的尖锐棱角，既方便操作人员在狭小安装空间内握持操作，也避免拆装过程中磕碰损坏周边的精密管路元件。

　　设计过程中，首先要考虑的是密封副的材料适配性，低温工况下常规橡胶密封件会出现硬化失弹问题，因此密封结构的压缩量设计要匹配低温工况下的材料形变特性，保证在工作温度区间内密封面始终保持足够的比压，不会出现冷缩泄漏。其次是弹簧力的匹配计算，弹簧预紧力既要保证非对接状态下阀芯的可靠密封，不能因为管路内压波动出现阀芯自行开启的问题，又要控制对接时的操作力在单人徒手操作的合理范围内，避免对接时需要过大的按压力影响操作体验。流道设计上采用了等通径的平滑过渡结构，没有突兀的截面变化，能减少介质流经接头时的压力损失，同时避免流道死角造成的介质残留，对于需要定期更换输送介质的管路系统，这种无死角流道也能降低清洗难度。

　　安装边界方面，这款接头采用同轴对接结构，安装时不需要额外的旋转操作，仅需轴向插入即可完成连接，因此对应的管路安装空间仅需要预留接头本身的轴向长度加上操作时的手部握持空间，不需要像螺纹接头那样预留扳手的操作回转空间，对于密集排布的低温管路群来说，能有效降低管路排布的空间占用，提升管路系统的集成度。接头的外圆直径经过统一设计，适配常用的小口径低温软管与硬管连接规格，端部的连接结构可以根据实际安装需求更换为卡套式、宝塔式或者焊接式接口，适配不同材质的输送管路。外部的金属壳体采用了高强度耐磨材质，表面做了防锈处理，能耐受日常操作中的摩擦磕碰，同时金属壳体的结构强度可以承受管路额定工作压力下的轴向拉脱力，不会因为管路拉扯出现意外脱开的问题。

　　在实际选型应用中，需要注意这款接头的额定通径与工作压力范围要匹配所在管路的设计参数，尤其是低温工况下的材料冷缩量要提前纳入安装尺寸的计算中，避免低温下管路收缩产生的额外拉应力作用在接头上，影响接头的锁止可靠性。日常维护时，仅需要定期检查对接端面的密封面是否有划伤、杂质附着，不需要做额外的拆解保养，内部的弹簧与锁止结构做了集成式设计，非故障状态下不需要拆解，能降低现场维护的工作量。对于需要频繁拆装的低温测试工位，这种快接式的开关耦合结构能大幅缩短管路对接的操作时间，提升测试工位的周转效率，同时减少拆装过程中介质泄漏带来的安全风险，相比传统的管路连接结构，在频繁拆装的应用场景下有明显的效率优势。
