螺旋溜槽式球体输送运动分析结构

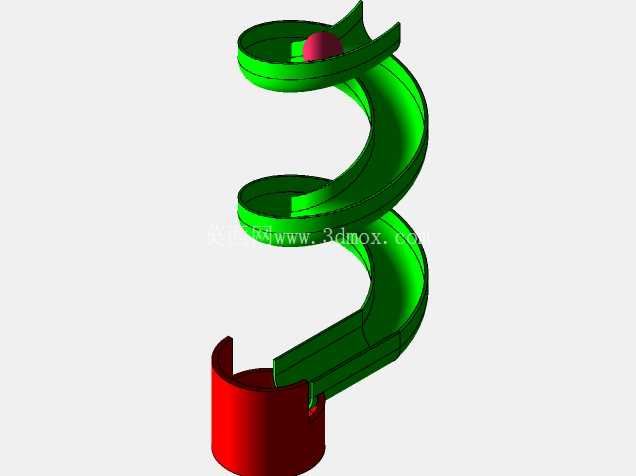

　　这套螺旋曲面导流结构，核心应用场景集中在小尺寸球状工件的无动力重力输送环节，常见于轻工包装线的球状物料排序、小型五金球体零件的工序间流转、教学演示场景下的重力运动轨迹展示场景，区别于常规直线溜槽依靠重力直落的输送逻辑，该结构通过连续变曲率的螺旋曲面轨道，让球状工件在下落过程中始终保持与轨道面的贴合接触，避免工件直接坠落产生的磕碰损伤，同时利用螺旋轨道的长度延展，在有限的垂直安装空间内拉长工件的输送路径，匹配上下游工序的节拍差。

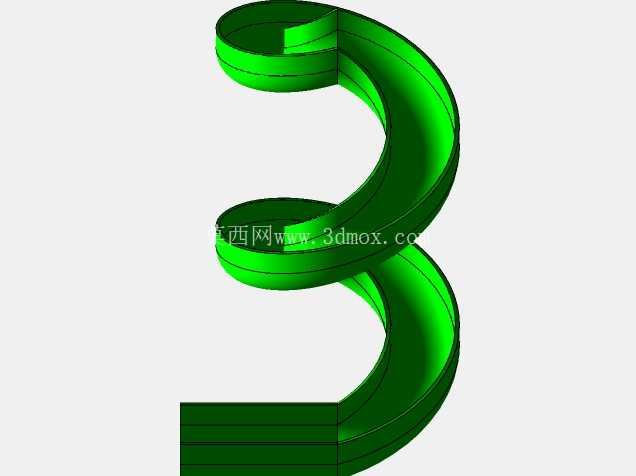

　　从功能特性来看，轨道采用等宽螺旋槽型设计，槽体侧壁高度根据球体直径做了适配，能够保证球体在螺旋下滑过程中不会出现脱轨侧翻的情况，轨道末端衔接直段导流槽，直接对接下方的圆柱集料仓，球体经过螺旋段减速缓冲后，能够以稳定的速度滑入集料区域，不会因为下落速度过快出现弹跳飞溅的问题。设计过程中首先确定了垂直安装空间的边界，整体结构的垂直高度适配常规小型输送工位的安装尺寸，螺旋段的外径控制在工位预留的横向安装范围内，不会与周边的机架、管线产生干涉，螺旋升角经过反复校核，既保证球体能够依靠自身重力顺利下滑不会出现卡滞，又能通过曲面的摩擦力抵消部分重力加速度，让球体全程保持匀速下滑的状态，不会因为速度过快在轨道末端产生冲击。

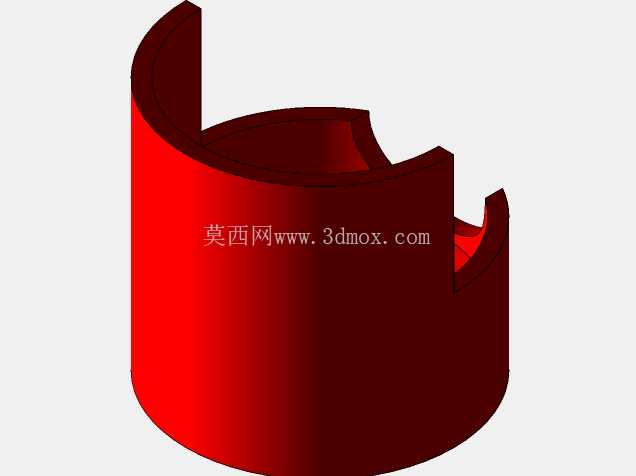

　　轨道的曲面过渡位置全部做了圆角处理，没有尖锐的棱角，一方面避免球体表面被刮伤，另一方面减少球体运动过程中的阻力，让运动轨迹更顺滑。底部的圆柱集料仓内径与螺旋轨道的末端出口做了对齐设计，仓体高度能够容纳一定数量的球体，满足短时间缓存的需求，仓体顶部的开口边缘做了翻边处理，方便与后续的输送管路或者取料工位对接。从安装边界来看，整个结构不需要额外配置动力源，只需要通过顶部的安装法兰固定在上层工位的出料口位置，底部集料仓放置在下层工位的接料平台上即可，整体占用的横向空间远小于同等输送长度的直线溜槽，非常适合安装空间紧凑的小型自动化生产线。

　　在运动逻辑的验证上，螺旋轨道的每一圈曲率都做了渐变调整，从顶部入口到底部出口，曲率逐步平缓，让球体在进入轨道初始阶段就能快速贴合槽面，随着下滑过程逐步稳定运动姿态，不会出现初始段速度突变导致的球体跳动，轨道的槽面粗糙度要求控制在合理区间，既不能过于光滑导致球体加速过快，也不能过于粗糙增大摩擦阻力导致球体卡停，实际建模过程中对球体与槽面的接触位置做了连续的轨迹模拟，确保球体在整个下滑路径上始终有两个以上的接触点支撑，保证运动过程的稳定性。这类结构除了工业生产场景的物料输送，也可以用于物理教学场景下的重力运动、曲线运动演示，直观展示物体在螺旋曲面上下滑的运动规律，相比常规的直线轨道演示装置，展示效果更直观，能够呈现更丰富的运动力学特性。结构整体没有复杂的活动零部件，日常使用过程中不需要频繁维护，只需要定期清理槽面的杂物即可保证运行顺畅，对于直径在适配范围内的球状工件，都可以通过调整槽宽的方式实现兼容，不需要整体更换结构，具备一定的通用性。
