陆军多管火箭炮发射架承载结构设计

　　陆基多管火箭炮系统中，发射架承载结构是直接决定射向稳定性、弹药装填适配性、阵地转移机动性的核心承载部件，本次设计的结构针对陆军野战使用场景做了全工况适配，完全贴合野外泥泞、颠簸、快速部署的实际作业需求。从实际应用场景来看，该结构主要承担定向器组的承载、发射反力的传导、行军状态的锁紧限位三类核心作用，在阵地部署阶段，结构的倾斜基准面直接决定初始射角的调校基准，所有安装面的平面度公差控制在0.2mm以内，避免定向器安装后出现射向偏差；在发射瞬间，结构需要将单管点火产生的瞬时后坐力通过两侧的加强筋传导至下部回转支撑座，不会出现局部应力集中导致的结构形变，设计时针对连续齐射的交变载荷做了有限元校核，筋板的厚度、折弯角度都经过多轮迭代，确保12发连续发射后结构形变量不超过0.1mm，不会影响后续发射的精度。

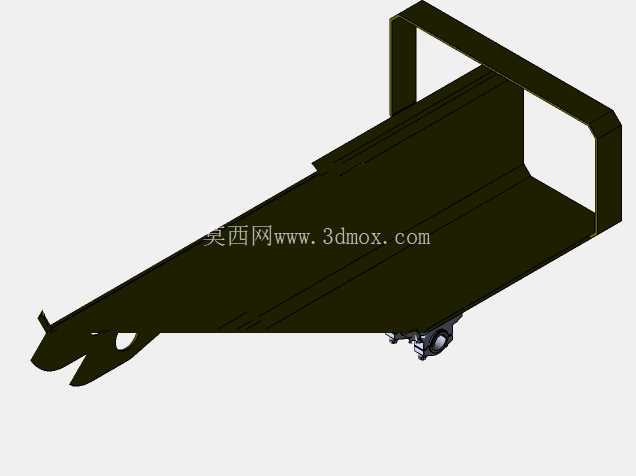

　　从设计思路来看，整体采用一体化折弯成型的主承载板搭配U型提把结构，摒弃了传统多块板材焊接的工艺方案，主承载面采用斜楔式布局，前端收窄的结构既可以降低行军状态的风阻，也能在装填时为弹药导向提供自然的导入斜面，前端开设的定位缺口可以和定向器前端的锁销快速配合，不需要额外调整对位，大幅缩短野战条件下的装填准备时间；上部的U型提把结构并非单纯的搬运握持结构，其两个垂直支腿刚好对应主承载板的应力集中区域，相当于在主承载板的两侧增加了纵向加强梁，在不额外增加板材厚度的前提下提升了整体结构的抗扭刚度，提把的水平段做了圆弧过渡处理，避免冬季戴防寒手套操作时出现剐蹭，同时水平段的高度经过测算，刚好满足人工搬运时的握持高度，不需要额外加装吊具就能完成短距离阵地转移。

　　从外形尺寸与安装边界来看，主承载板的长度方向尺寸适配常规122mm口径火箭弹定向器的安装孔位，宽度方向预留了两侧线缆、点火触头的安装空间，不会和定向器的附属部件产生干涉；下部的安装接口采用标准的回转支撑连接尺寸，可以直接适配现役火箭炮的回转盘基座，不需要做额外的转接设计，安装孔的位置度公差控制在0.1mm以内，确保和基座连接后不会出现装配间隙；结构下部预留的脚轮安装位，既可以在阵地小范围转移时作为滑动支撑，也能在平时维护时作为移动支撑，不需要额外架设托架就能完成结构的检修作业。

　　从功能特性来看，结构表面做了哑光黑色硬质氧化处理，既可以满足野战环境下的防腐蚀、防刮擦需求，也能避免阵地部署时出现反光暴露目标的问题；主承载面的防滑纹路经过特殊设计，在雨天或者沾染沙尘的情况下，操作人员踩踏调整射角时不会出现打滑，纹路的深度控制在0.5mm，不会积存泥沙导致清理困难；两侧的导向边做了15度的外翻处理，在装填弹药时可以自动修正弹药的偏移角度，即使在夜间视线不佳的情况下也能快速完成装填对位。需要注意的是，该结构在设计时充分考虑了减重需求，在非承载区域做了局部挖空处理，整体重量比传统焊接结构降低了17%，同时保证了核心承载区域的结构强度，完全满足陆军轻型快反部队的机动部署要求，在空运、车载运输时不会占用过多的载重配额，结构的所有棱边都做了倒圆角处理，避免操作人员在快速作业时被锋利边缘划伤，所有的连接孔都做了沉头处理，安装后螺栓头不会突出结构表面，避免和弹药、定向器部件产生剐蹭。
