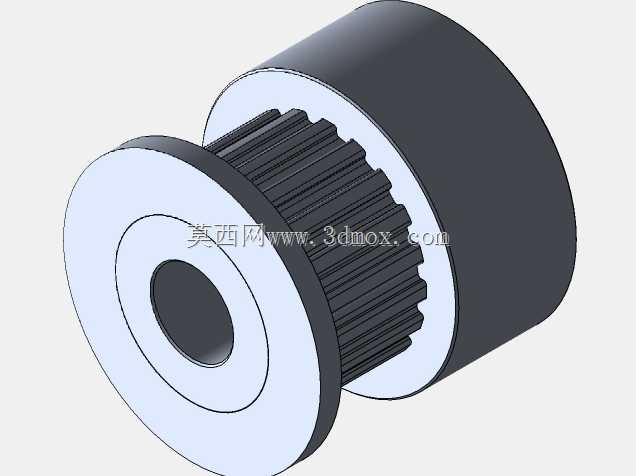

3D打印机用同步带传动带轮结构

　　在桌面级FDM3D打印机的运动系统搭建中，同步带轮是决定运动精度与传动平稳性的核心零件之一，本次设计的带轮结构针对桌面级设备的轻量化改装需求做了针对性优化，适配多数入门级到进阶级桌面3D打印机的X、Y轴传动场景，也可用于小型自动化滑台、轻载直线运动模组的动力传递环节。从实际使用场景来看，这类带轮主要承担步进电机输出轴与同步带之间的动力衔接作用，将电机的旋转运动转化为同步带的直线运动，带动打印喷头或者热床平台做精准的往复位移，其传动精度直接影响打印件的层纹表现、尺寸公差以及运动过程中的噪音水平。

　　设计过程中首先考虑了安装边界的适配性，带轮内孔采用标准圆孔配合顶丝锁紧的结构，适配市面上主流42型步进电机的5mm输出轴，无需额外加工转接件即可完成装配；带轮的齿形采用GT2标准齿型，齿距2mm，这也是目前桌面3D打印领域应用最广泛的同步带规格，能与宽度6mm的GT2同步带完美啮合，避免出现跳齿、齿侧间隙过大的问题。带轮的轮齿部分做了齿顶修缘处理，实际啮合过程中能减少带齿与轮齿的切入冲击，降低高速往复运动时的异响，同时减少同步带的磨损，延长传动带的使用寿命。

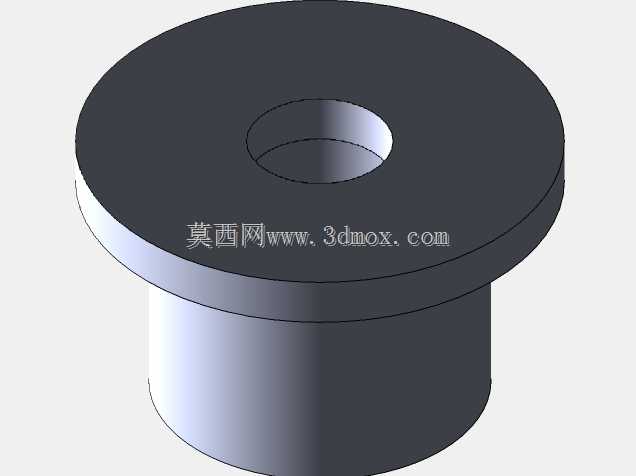

　　从结构尺寸来看，带轮整体分为啮合段与挡边段两部分，中间啮合段的外径根据齿数做了精准匹配，保证传动比的准确性，两端的挡边直径略大于啮合段齿顶圆直径，能有效防止同步带在高速往复运动过程中出现跑偏、脱带的问题，尤其是在打印机做高速打印、加速度较大的工况下，挡边的限位作用能大幅提升运动系统的可靠性，避免因掉带导致的打印中断、工件报废问题。带轮主体与安装法兰采用一体化结构设计，法兰端的平面度控制在0.02mm以内，安装时能与电机轴端面或者安装座端面紧密贴合，减少带轮安装后的径向跳动与端面跳动，保证传动过程中同步带的张力保持稳定，不会出现周期性的松紧变化，进而提升打印过程中的运动平稳性。

　　材质选择上默认采用工程塑料注塑或者机加工的成型方案，也可根据负载需求更换为铝合金材质，塑料材质的带轮自重更轻，能降低运动轴的惯量，提升打印机的响应速度，适合轻载高速的打印场景；铝合金材质的带轮强度更高、耐磨性更好，适合长时间连续工作的打印设备或者改装后的高速打印机。设计时还考虑了带轮的动平衡特性，整体结构采用轴对称设计，壁厚分布均匀，在每分钟数千转的工况下也不会出现明显的振动，避免将振动传递到打印喷头上影响打印质量。

　　在实际装配调试过程中，该带轮的顶丝孔位置做了沉台设计，锁紧顶丝后顶丝头部不会突出法兰端面，不会与周边的安装结构、线束等发生干涉，安装时只需将带轮套入电机轴，调整好带轮的轴向位置，保证带轮齿面与同步带完全对齐后锁紧顶丝即可，装配难度低，无需专用工装。另外带轮的啮合段宽度做了冗余设计，比常规6mm同步带的宽度宽出1mm左右，即使安装时存在轻微的轴向位置偏差，也能保证同步带与轮齿的完全啮合，降低了装配调试的精度要求，适合个人用户改装以及小批量设备的组装使用。

　　从传动性能来看，该带轮的齿形精度能保证回程间隙控制在0.1度以内，完全满足3D打印机0.01mm级的运动精度要求，在1000mm/s²的加速度工况下不会出现跳齿问题，能适配目前主流的高速3D打印改装方案。同时带轮的挡边边缘做了圆角处理，即使同步带出现轻微的蹭边情况，也不会快速磨损同步带的边缘纤维，提升了整套传动系统的维护周期，减少日常使用中的调整、更换频率。
