海岸护堤消浪用四脚混凝土块结构设计

　　在海岸防护、内河航道护岸、港口码头防波堤的工程场景中，消浪构件的选型直接决定了护岸结构的抗冲击寿命与长期运维成本，四脚混凝土块作为目前应用最广泛的异型消能护面块体，其结构设计的合理性直接关系到波浪能量耗散效率与块体自身的结构稳定性。不同于传统的平整护面块石，四脚混凝土块通过四个向外延伸的锥状支脚形成空间交错的镂空结构，当波浪冲击护面时，水体可以在支脚之间的空隙内形成紊流，将波浪的正向冲击动能转化为紊流内摩擦能耗散掉，避免波浪直接拍击护岸主体结构造成淘刷、位移甚至垮塌。

　　从实际工程应用的角度来看，这类四脚块通常采用C30以上标号的抗冻抗渗混凝土预制，单个块体的重量根据防护区域的设计波高确定，常见的单块重量从1吨到10吨不等，对应支脚的外伸长度从800mm到1800mm不等，四个支脚的轴线在空间中呈正四面体分布，任意相邻两个支脚的轴线夹角保持一致，这种对称结构可以保证块体在抛投安装时无论以何种姿态落地，都能保持至少三个支脚与下方垫层接触，不会出现大面积平整面迎浪的情况，同时块体之间可以通过支脚互相咬合嵌固，在护面上形成整体的联锁层，即使遭遇极端高潮位与大浪冲击，单个块体也不会轻易被波浪卷走移位。

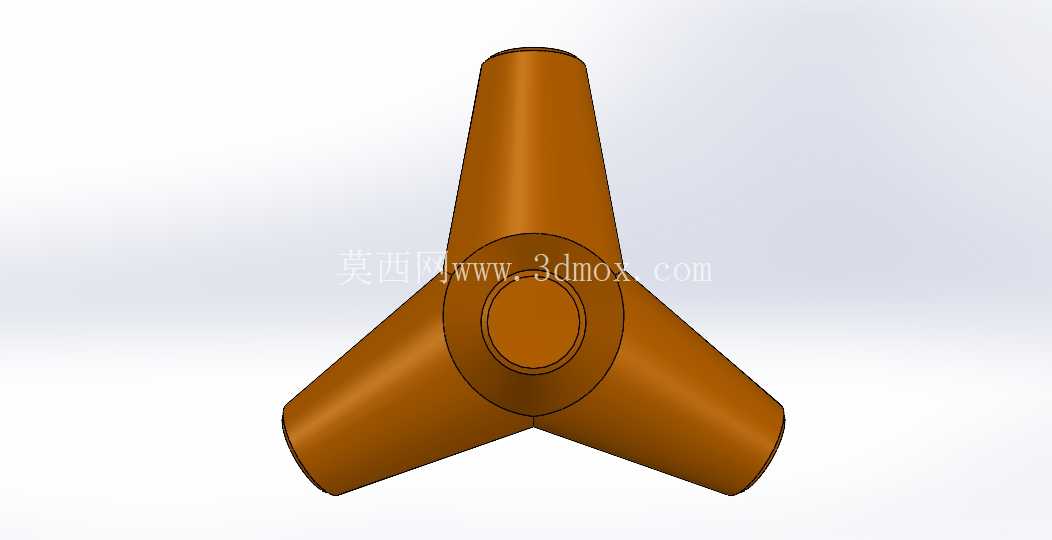

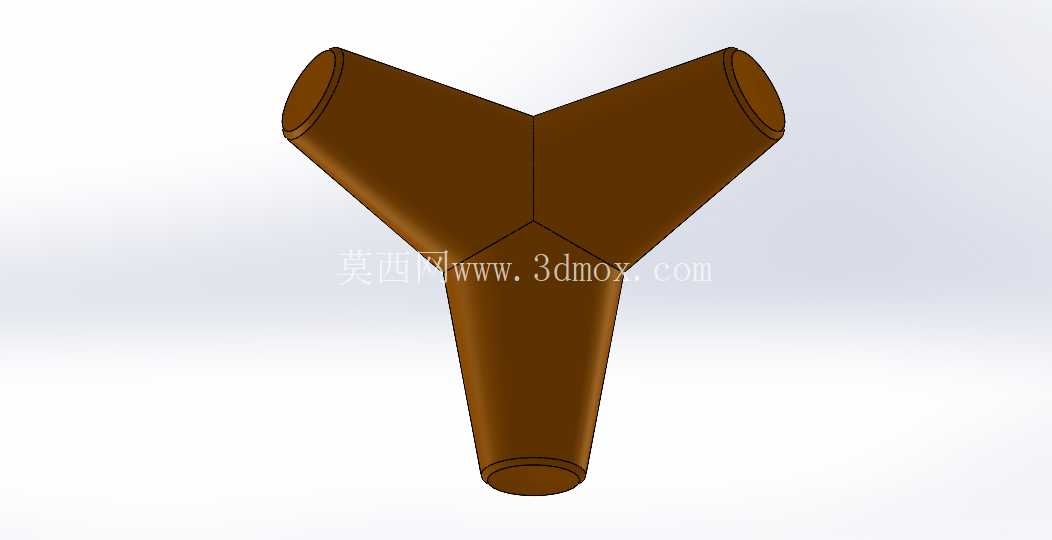

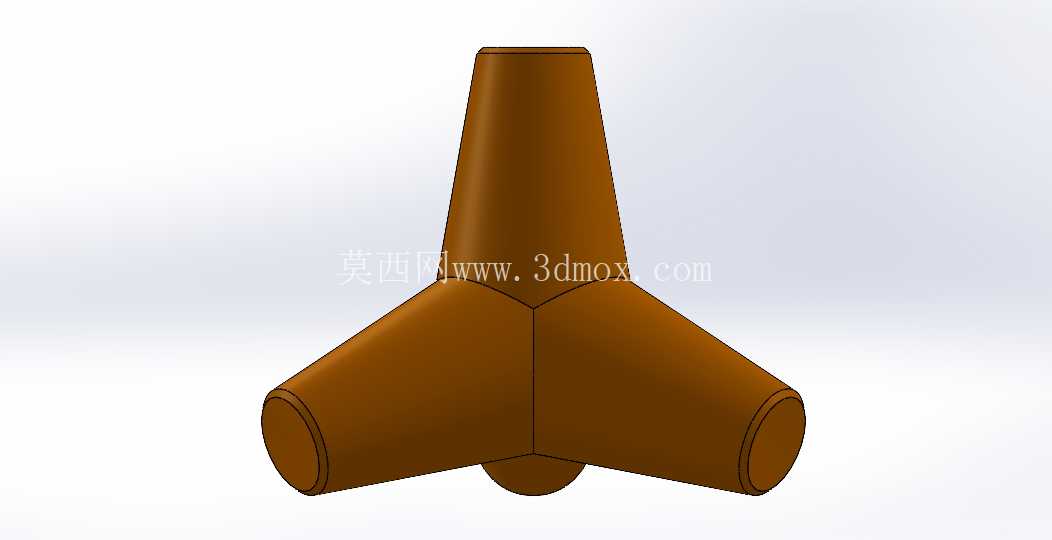

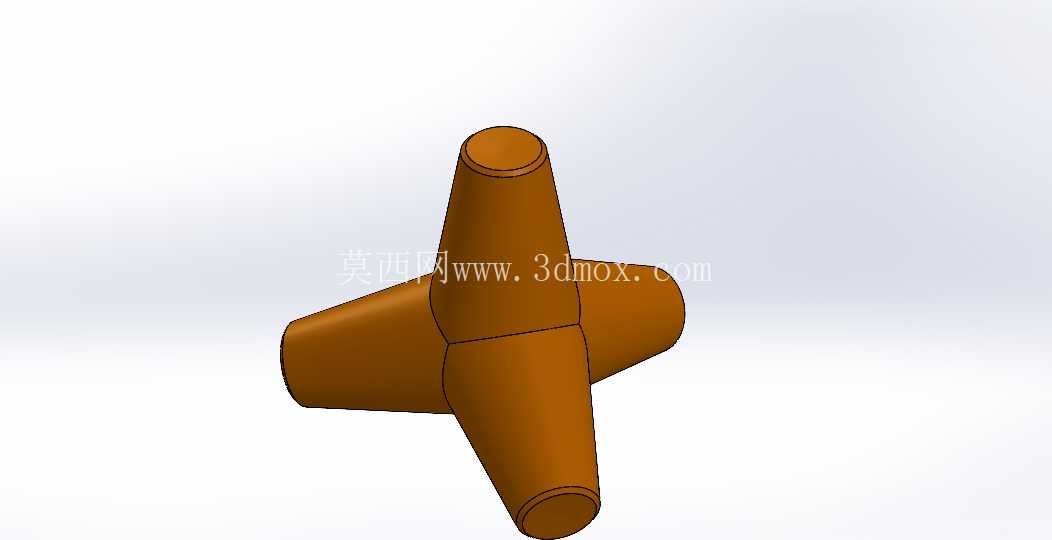

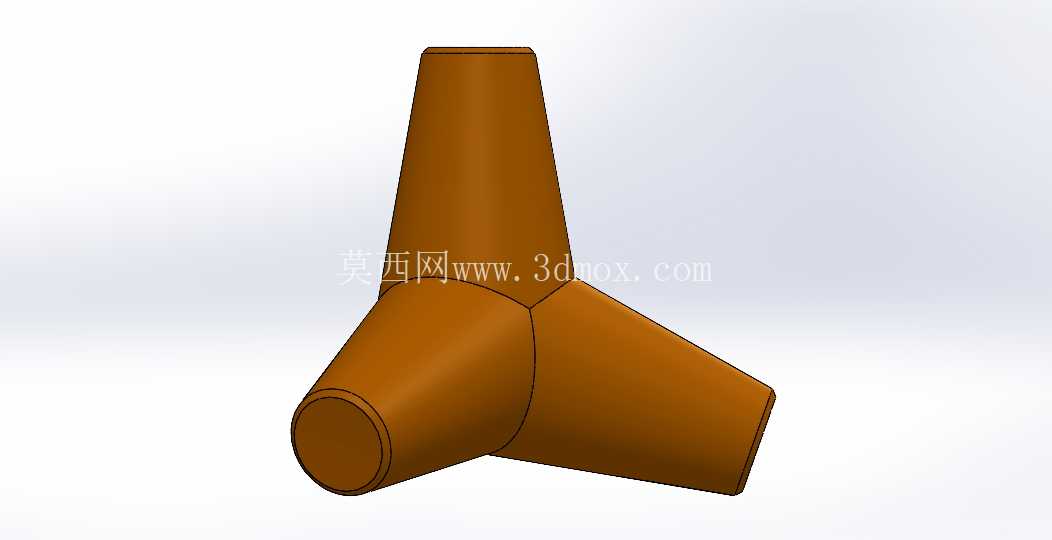

　　在三维结构设计过程中，首先需要确定支脚的锥度参数，支脚从中心交汇节点向外逐渐收窄，端部做圆角过渡处理，避免应力集中导致预制过程中出现开裂，同时也能减少波浪冲击时的局部应力峰值。中心交汇区域需要做平滑的圆弧过渡，不能出现直角棱边，一方面是降低混凝土预制时的模板脱模难度，另一方面是避免应力集中造成块体在长期波浪冲击下从节点位置断裂。支脚的根部直径需要根据块体整体重量与抗折强度计算确定，保证支脚在块体吊装、抛投过程中不会因为碰撞出现断裂，同时在长期波浪往复荷载作用下不会出现疲劳破坏。

　　安装边界方面，四脚混凝土块铺设前需要在护岸坡面上先铺设级配碎石垫层，垫层厚度根据地基承载力确定，通常不小于300mm，块体铺设时采用随机抛投与人工摆放结合的方式，保证相邻块体的支脚互相穿插咬合，铺设完成后的护面孔隙率保持在40%到50%之间，既可以保证消浪效果，又能避免孔隙过大导致下方垫层被波浪淘刷。不同于扭王字块等其他消浪块型，四脚混凝土块的结构对称性更好，预制模板的结构更简单，支模与脱模的效率更高，适合大批量预制生产，同时块体的重心更低，在坡面上的稳定性更好，适用于坡度在1:1.5到1:3之间的护岸结构。

　　在结构校核过程中，需要重点验算两个工况：一是吊装工况下支脚的抗弯强度，保证块体在起吊、运输过程中支脚不会断裂；二是波浪浮托力作用下的块体稳定性，保证极端波浪条件下块体不会被浮起移位。四个支脚的同轴度误差需要控制在5mm以内，避免块体重心偏移导致落地姿态不稳定，支脚端部的圆角半径不小于支脚端部直径的1/10，减少边角在运输与抛投过程中的磕碰破损。这类构件除了应用在海岸防波堤之外，也可以用于河道险工险段的护岸、水库溢洪道的消能段、桥墩周边的防冲刷防护，通过自身的镂空结构耗散水流能量，降低水流对基础结构的冲刷破坏。
