配套充电电钻使用的扳手缠绕作业装置

　　在设备维保、五金加工、管线布设这类日常作业场景里，经常会遇到扳手握持部位需要缠绕防滑层、绝缘层或者标识绑带的工序，以往这类缠绕作业多靠人工手动完成，不仅缠绕张力不均容易出现松脱、叠层错位的问题，批量处理时还会占用大量作业时间，缠绕一致性差也会直接影响扳手后续使用的握持手感与防护效果。这套扳手缠绕装置就是针对这类实际作业痛点设计的配套工装，可直接与常规充电式电钻配合使用，不需要额外配置专用动力源，适配市面绝大多数规格的开口扳手、梅花扳手、活动扳手的缠绕作业需求。

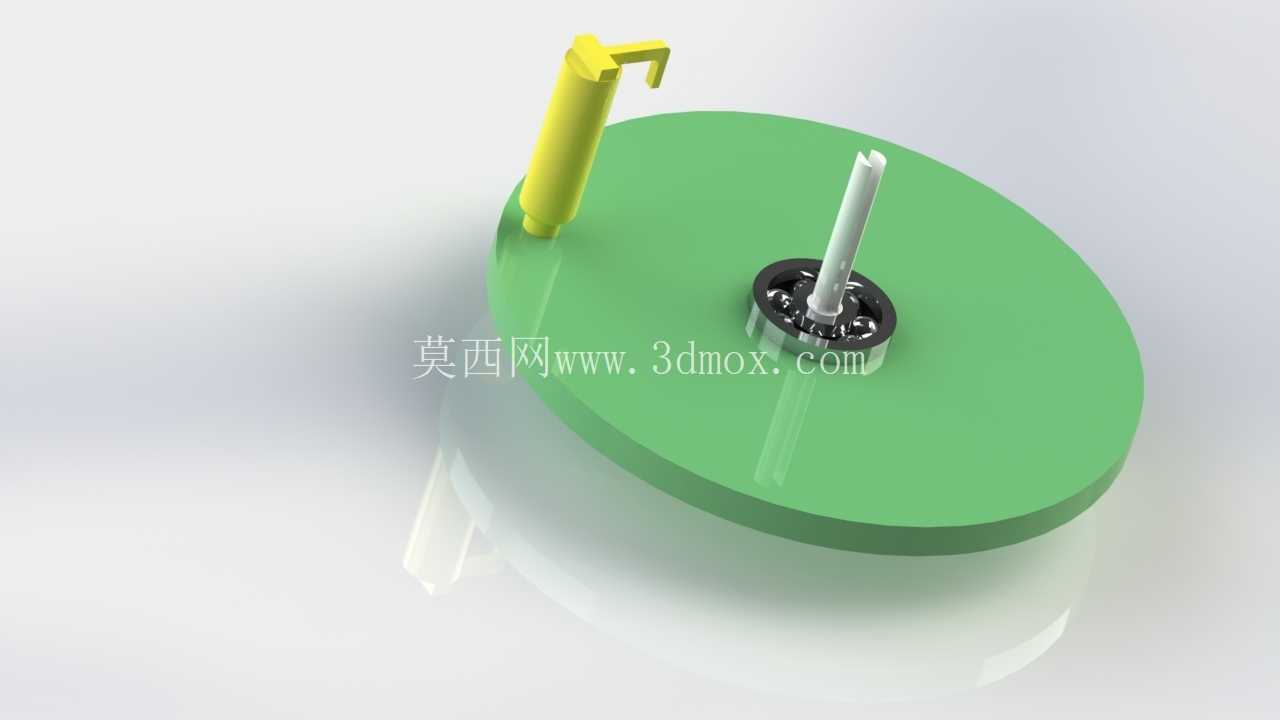

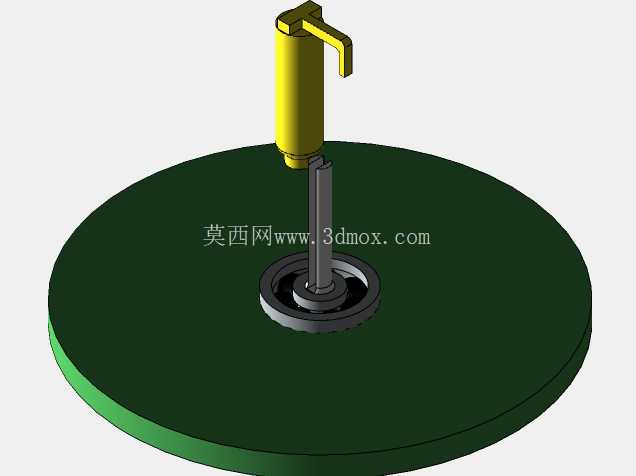

　　从结构设计逻辑来看，整套装置采用立式同轴布局，底部为大直径圆形承载底盘，底盘边缘做了圆弧过渡处理，避免作业过程中剐蹭操作人员手部或者工作台面，底盘上表面做了哑光防滑处理，待缠绕的扳手可以通过中心的快装定位座完成固定，定位座内部设置了弹性夹头结构，可根据扳手尾部的夹持尺寸自适应调整夹紧力，不需要额外更换夹套就能覆盖常用扳手的夹持范围，夹头的同轴度公差控制在0.1mm以内，保证缠绕过程中扳手转动时不会出现偏心晃动，避免绑带缠绕出现偏移。装置上部的导向柱与动力连接轴采用分体式设计，动力连接轴的夹持端为标准六角柄结构，可直接插入充电电钻的钻夹头内锁紧，不需要额外的转接配件，电钻输出的扭矩通过连接轴传递到下方的夹头，带动待缠绕扳手匀速转动。导向柱外侧设置了绑带导向限位结构，绑带从导向座的限位槽内穿出后可贴合在扳手的握持部位，随着扳手匀速转动，绑带就能按照预设的螺距均匀缠绕在扳手表面，作业人员只需要控制电钻的转速，同时轻微调整绑带的进给张力，就能完成整段缠绕作业，相比纯手动缠绕，作业效率可提升4倍以上，缠绕的叠层间距误差可控制在0.5mm以内，缠绕层的紧实度一致性更好，不会出现局部过松打滑或者局部过紧硌手的问题。

　　在安装边界与尺寸适配方面，整套装置的底盘直径控制在300mm，放置在常规钳工台、移动工具车台面上都不会占用过多操作空间，装置整体高度为220mm，作业时操作人员的手部可自然搭在底盘边缘调整绑带位置，不需要抬臂作业，长时间操作也不容易产生疲劳。中心夹头的夹持范围覆盖4mm到16mm的扳手尾部尺寸，基本覆盖了日常维保、装配作业中常用的公制、英制扳手规格，导向柱的行程可根据扳手握持段的长度做上下调整，调整范围为80mm到150mm，可适配不同长度规格的扳手缠绕需求，不需要额外加装延长配件。装置的底盘底部预留了三个螺栓安装孔，若需要固定在专用作业工位上，可通过M6螺栓将底盘锁紧在工作台面上，避免大扭矩缠绕作业时装置出现移位；如果是移动作业场景，底盘自身的重量就可保证作业过程中的稳定性，不需要额外固定，可随工具包一同携带到户外作业现场使用。

　　从实际使用的细节设计来看，装置所有与绑带、扳手接触的部位都做了圆角钝化处理，不会刮伤扳手表面的防锈层，也不会割断缠绕用的防滑绑带、绝缘胶带或者热缩标识管。动力连接轴与夹头之间设置了扭矩过载保护结构，当缠绕张力超过设定阈值时，连接轴会自动打滑，避免扭矩过大扯断绑带或者导致扳手变形。导向座的限位槽内设置了低摩擦系数的聚四氟乙烯衬套，绑带在进给过程中不会被槽口磨损，也不会因为摩擦阻力过大导致缠绕张力不均。这套装置没有复杂的电控结构，所有部件都为纯机械结构，日常维护只需要定期在导向柱、夹头的活动部位加注少量润滑脂即可，在多粉尘、潮湿的作业环境下也能稳定工作，不会出现电路故障类的问题，非常适合装配车间、维保班组、五金修配站点这类场景配置使用，可有效统一扳手缠绕层的作业标准，降低人工缠绕的劳动强度，减少绑带材料的无效损耗。
