脚手架配套梁夹紧固连接件结构设计

　　在建筑施工脚手架搭设、临时管线支撑固定、工业设备外围操作平台搭建的场景里，梁夹是承担横向杆件与结构梁体夹持固定的核心受力连接件，区别于传统扣件需要穿螺栓锁紧、依赖杆件摩擦力抗滑的结构形式，这款梁夹采用上下分体式抱合结构，适配圆形截面的脚手管与工字钢梁、槽钢檩条的快速连接，不需要在梁体上钻孔施焊，不会破坏原有结构的防腐层与受力截面，在高空搭设作业时能大幅减少动火作业需求，降低施工安全风险。

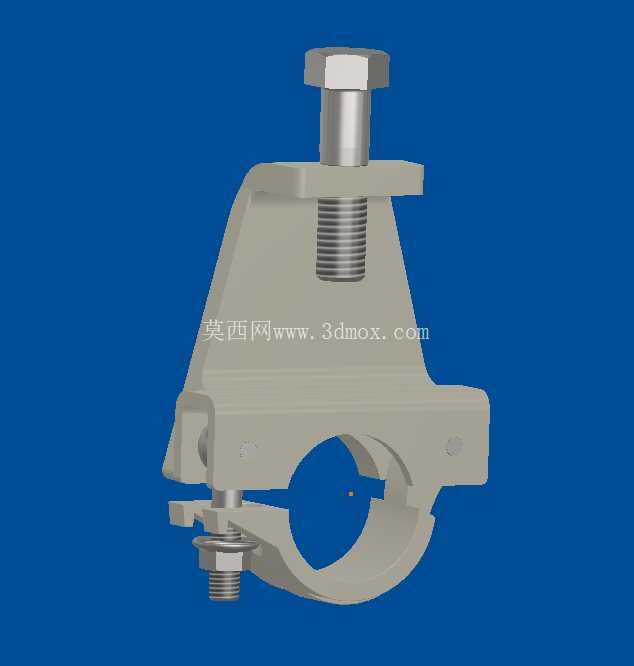

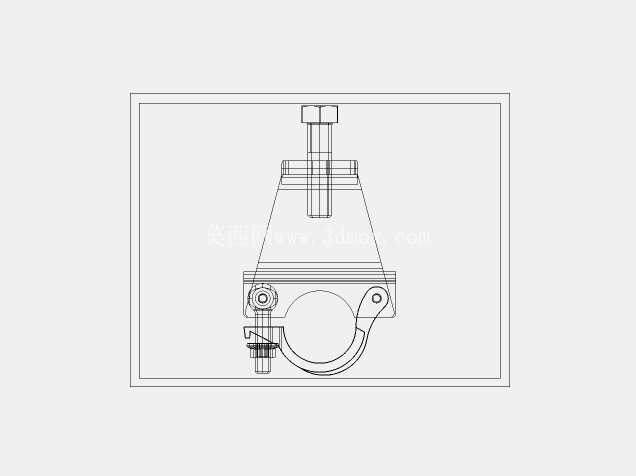

　　从结构设计逻辑来看，这款梁夹的主体承力件采用楔形斜面自锁构型，上半部分的压块贴合梁体上翼缘平面，下半部分的抱箍预留与脚手管外径匹配的圆弧卡口，圆弧卡口的开口尺寸略小于管体外径，安装时通过顶部的六角螺栓施加预紧力，压块沿主体斜面下滑的同时，抱箍会自动抱紧穿入的脚手管，配合底部的锁紧螺母形成双重防松结构，即便在施工过程中出现杆件振动、荷载反复波动的情况，也不会出现夹持力衰减导致的杆件滑移问题。主体结构的转角位置全部做了圆弧过渡处理，避免应力集中导致的长期荷载下开裂问题，螺栓穿入孔位预留了2mm的间隙余量，适配现场安装时的孔位偏差，不需要额外修磨就能顺利穿装。

　　实际安装作业时，先将下半部分的抱箍卡在待固定的脚手管上，再将上半部分压块搭在结构梁的翼缘表面，穿入顶部螺栓后用普通扳手拧至预设扭矩即可完成固定，单套连接件的安装时长不超过三十秒，相比传统的U型螺栓抱箍，不需要在梁体另一侧伸手配合拧螺母，尤其适合高空临边、操作空间狭窄的作业位置。抱箍的圆弧内壁做了细齿状防滑纹路，当螺栓预紧力达到设计值时，细齿会轻微嵌入脚手管的表面氧化层，进一步提升抗滑移承载力，可承受垂直于梁体方向的水平荷载与沿杆件方向的竖向荷载，满足脚手架搭设规范里的连接件抗滑承载力要求。

　　从安装边界尺寸来看，这款梁夹适配的梁体翼缘厚度范围在6mm到20mm之间，可夹持的脚手管外径覆盖常规48mm系列建筑脚手管，顶部螺栓的伸出长度预留了足够的调节余量，即便梁翼缘表面存在轻微的不平整、或者焊疤凸起，也能通过螺栓的调节行程保证压块完全贴合梁面。主体承力件的壁厚经过受力核算，在达到额定夹持力的情况下，最大变形量不超过0.2mm，不会因为长期受载出现塑性变形导致连接失效。底部的锁紧螺母采用带防松垫圈的组合结构，避免施工过程中反复踩踏振动导致螺母退丝，日常巡检时只需要检查螺栓露出螺母的丝扣长度是否满足要求，不需要反复复拧，能大幅降低后期维护的工作量。

　　在临时支撑体系的应用场景中，这类梁夹还可用于固定临边防护栏杆、电缆走线架、消防临时管线，不需要额外焊接支架，拆卸后可以重复周转使用，相比一次性焊接的固定件，材料损耗率能降低六成以上。设计过程中特意规避了容易积灰积水的封闭空腔结构，所有外露面都做了倾斜排水角度，即便在户外露天环境下长期使用，也不会因为积水导致构件锈蚀，连接部位的缝隙预留了镀锌层的厚度空间，构件整体热镀锌处理后不会出现装配卡滞的问题。螺栓与构件接触的位置加装了平垫圈，分散螺栓头对构件表面的压应力，避免局部压痕过大导致的防腐层破损。
