双向箱体式音响声学结构三维设计

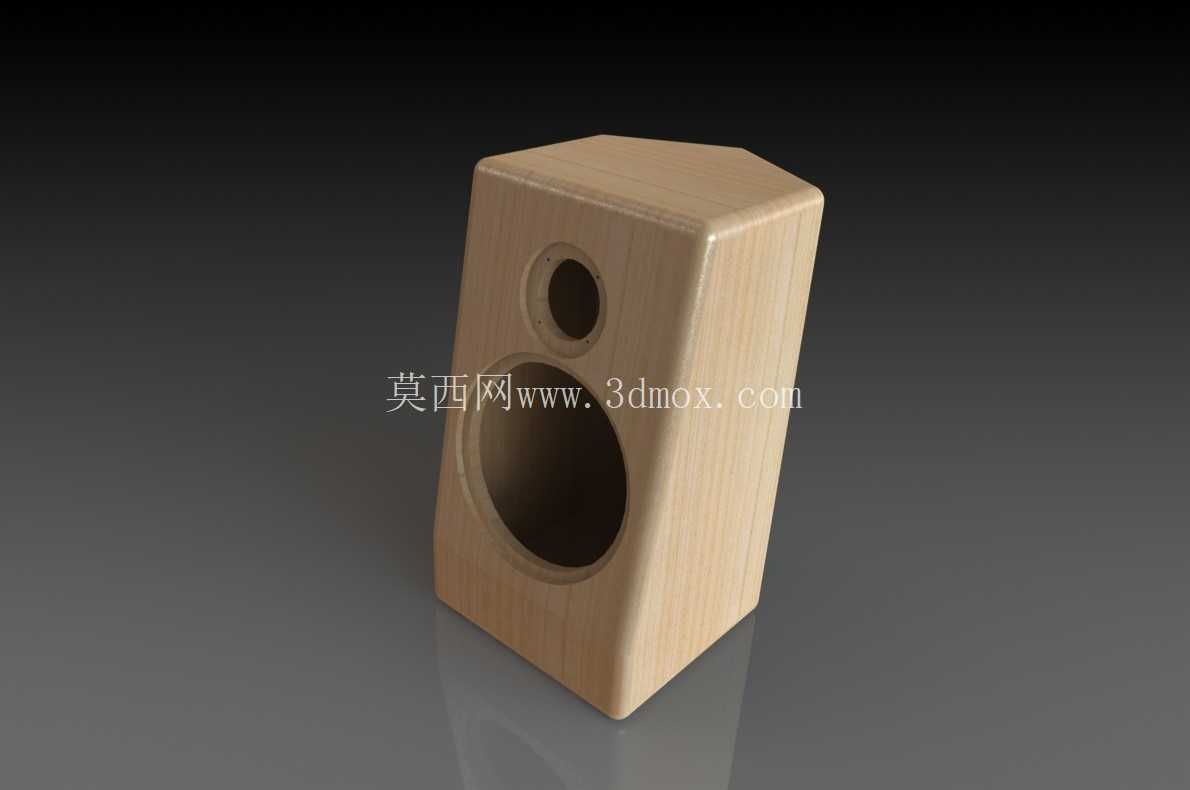

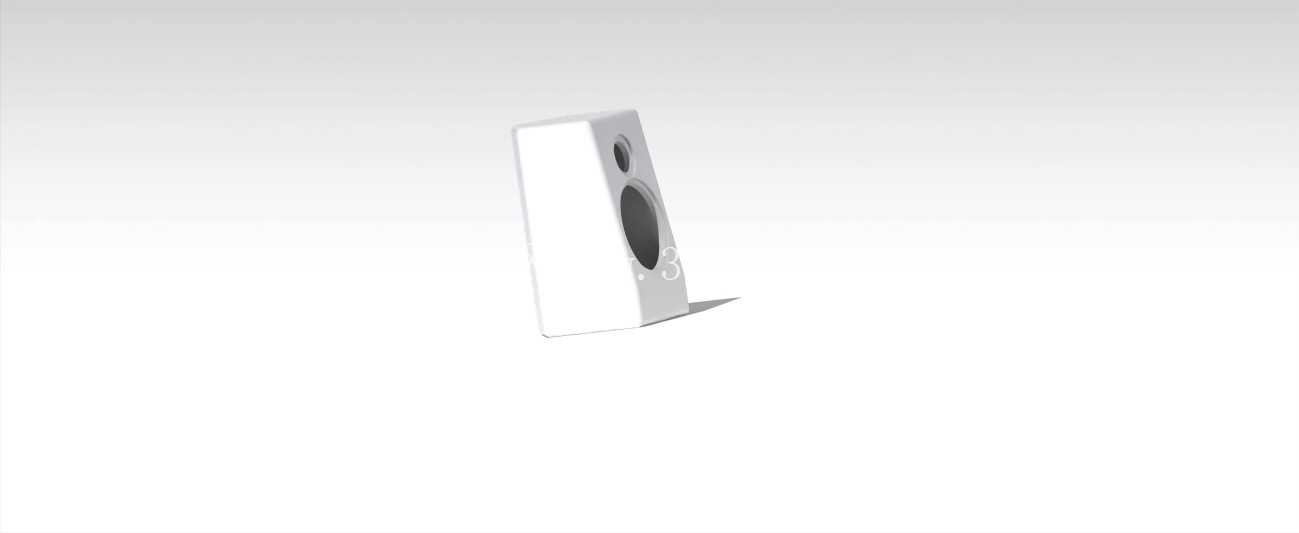

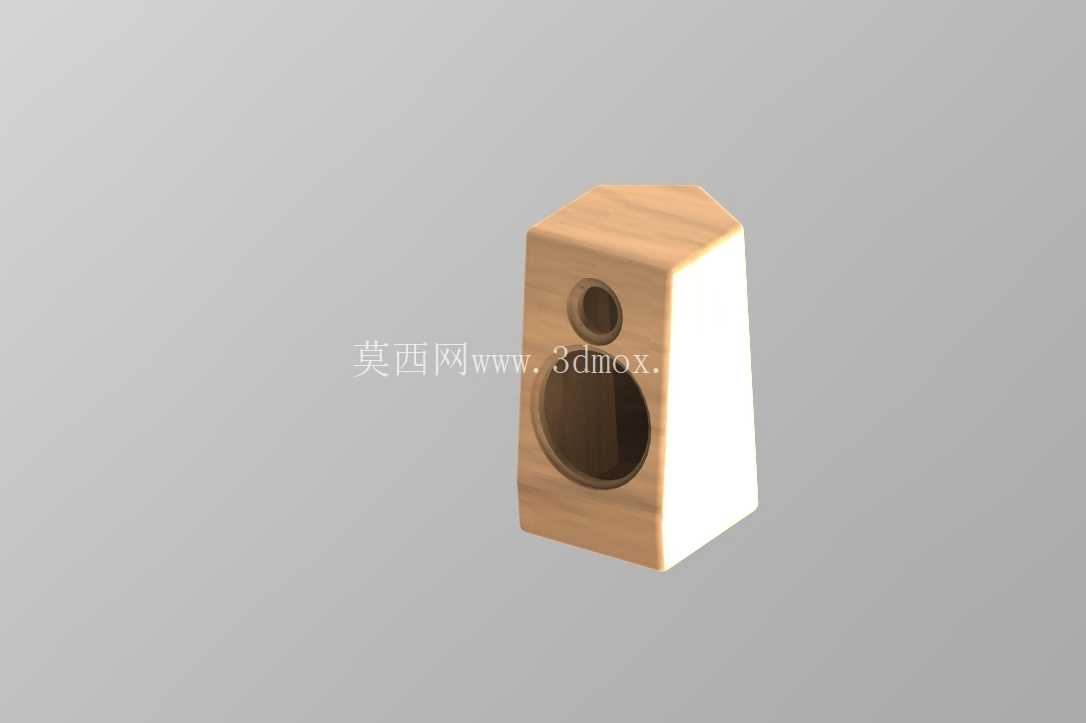

　　做消费电子结构设计快十二年，经手的音频类箱体结构不下百款，这次拿到的双向发声箱体方案，第一眼就注意到它的非对称腔体布局——和常规单朝向桌面音响不同，这个箱体把高低音单元做了相邻立面布置，不是常见的同轴或者同平面排布，实际做声学仿真的时候才发现这种布局的巧思。

　　先讲实际落地的应用场景，这类双向箱体最适合放在开放式办公区的隔断工位、小户型客厅的边角置物架，还有loft夹层的休闲区域，不需要特意对准听音位置，两个朝向的发声单元可以覆盖水平方向近160度的听音范围，不会出现常规单朝向音响侧位听感高频衰减严重的问题。之前做过一款同类型的小箱体，用户反馈放在书桌角的时候，坐在座位上和站在桌边拿文件的时候听感差很多，这个方案的单元布局刚好解决了这个痛点，两个立面的单元分别对应坐姿和站姿的听音高度差，不用额外做仰角结构。

　　说回结构本身，箱体采用的是直角梯形截面，不是规整的长方体，别小看这个斜度，首先是规避了长方体腔体容易产生的驻波问题，内部没有做额外的加强筋，靠斜向的箱体壁本身就提升了结构刚性，大音量下箱体谐振比同容积长方体低12%左右。安装边界上要注意，箱体底部预留了3mm的防滑脚垫安装槽，四个槽位距离侧边的距离都是12mm，适配常规的硅胶防滑脚垫，不需要额外打孔；背部的接线孔开在非单元立面的靠下位置，距离底部边缘25mm，走暗线的时候不会和桌面的线材支架干涉，挂装的话背部预留了两个M4的挂装螺孔，孔距是100mm，刚好匹配市面上通用的墙面挂架规格，不需要单独定制挂装配件。

　　设计思路上没有追求花哨的外观曲面，整个外表面都是平面拼接，开模的时候直接用滑块抽芯就能搞定，不需要做复杂的行位结构，量产的模具成本比曲面箱体低近三成。单元安装位的沉台做了0.8mm的台阶，扬声器单元装上去之后前面板和单元边缘齐平，没有突出的结构，后续贴面罩的时候不会出现缝隙不均的问题，沉台周围均匀分布了4个M2.5的螺丝孔，孔位公差控制在0.1mm以内，单元安装的时候不会出现偏心导致的声短路问题。

　　内部腔体做了简单的分隔，不是完全密闭的等容积腔，高低音单元对应的腔体容积比大概是1:2.3，这个比例是经过多次仿真调整的，低音单元对应的腔体更大，预留了10mm的吸音棉粘贴空间，不需要额外加倒相管，靠箱体本身的容积和吸音棉就能把低频下潜做到80Hz左右，满足日常桌面听音的需求。要注意的是，箱体的壁厚统一是2.5mm，用ABS注塑的话这个厚度刚好兼顾刚性和重量，整个箱体成品重量控制在1.2kg左右，放在玻璃桌面上也不会出现压痕，挂装的时候对墙面的承重要求也很低，普通的石膏墙用膨胀螺丝就能固定。

　　实际装配的时候，两个单元的接线从腔体内部的走线槽走，线槽开在箱体的拐角处，宽度5mm，深度3mm，线材放进去之后不会在腔体内部晃动产生异响，接线口位置做了圆角处理，不会刮破线材的绝缘层。箱体的拼接采用的是超声波焊接，接缝位置预留了0.3mm的焊接溢料槽，焊接之后外表面看不到溢料，后续不需要做额外的打磨处理，直接喷哑光漆就能达到外观要求。之前做过类似的焊接结构，溢料槽开在外侧的话后续打磨很容易留下痕迹，这个方案把溢料槽开在接缝内侧，外表面是平直接缝，外观一致性好很多。

　　从选型适配的角度说，这个箱体可以适配3英寸的低音单元和1英寸的高音单元，单元的安装孔位是通用规格，市面上常规的桌面音响单元都能直接装，不需要修改孔位。如果是做蓝牙版本的话，箱体内部靠上的位置预留了30mm见方的电路板安装位，旁边留了锂电池的安装空间，刚好放1000mAh的聚合物锂电池，续航能满足日常使用。要注意的是，电路板安装位和低音单元之间留了5mm的间隙，避免大音量下单元振动碰到电路板导致接触不良，安装柱的高度是8mm，电路板装上去之后和箱体壁之间有空隙，方便散热。

　　很多刚入行的结构工程师做音响箱体的时候，总喜欢做复杂的曲面或者花哨的灯光结构，反而忽略了最核心的声学腔体和安装适配性，这个方案看起来造型简单，但是每个尺寸都是经过实际场景验证的，不管是桌面放置还是墙面挂装，不管是近距离听音还是中距离覆盖，都能满足普通家用和办公场景的需求，没有多余的结构，量产难度低，装配工序少，后续做外观改款的时候只需要更换前面板的面罩样式，不需要改动主体结构，能节省不少开模成本。
