双筒式水泥存储中转筒仓结构设计

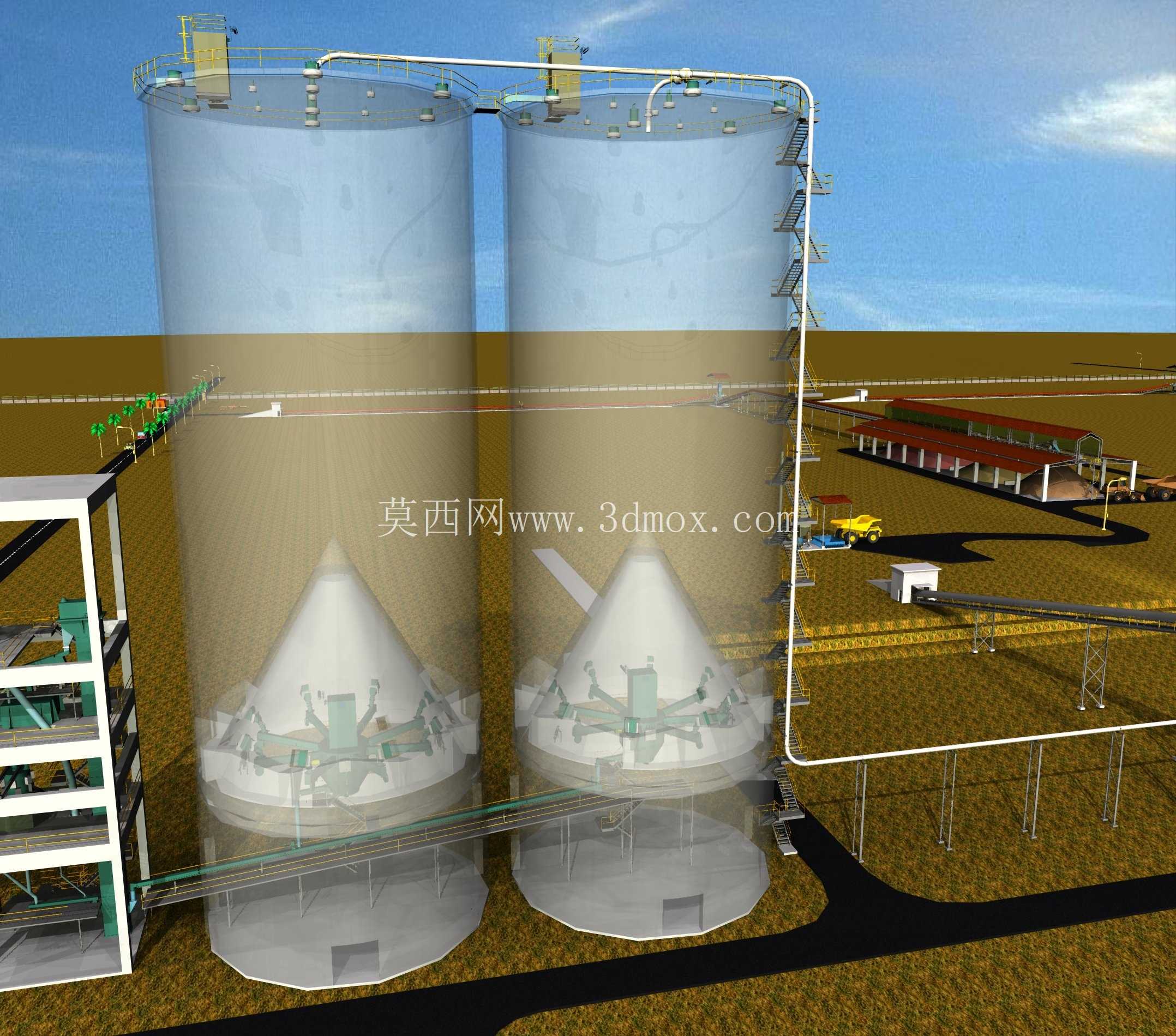

　　在水泥生产及成品中转的厂区布局中，双筒并联式储料筒仓是衔接粉磨工序与包装发运环节的核心中转存储单元，这套三维结构完整还原了厂区实际投用的筒仓组配形态，可直接用于厂区布局规划、结构受力校核、配套辅机选型的参考依据。从现场安装边界来看，双筒采用对称式排布，单筒主体为圆柱形筒体搭配下部锥形出料斗，筒体顶部设置封闭检修平台，外侧沿筒体通长布置爬梯与护笼，满足日常巡检、设备维护的通行需求，两个筒体顶部通过输料管线连通，可实现单路来料下的双仓分配进料，无需额外增设分料管路的架空支架，压缩了厂区上部管线的排布空间。

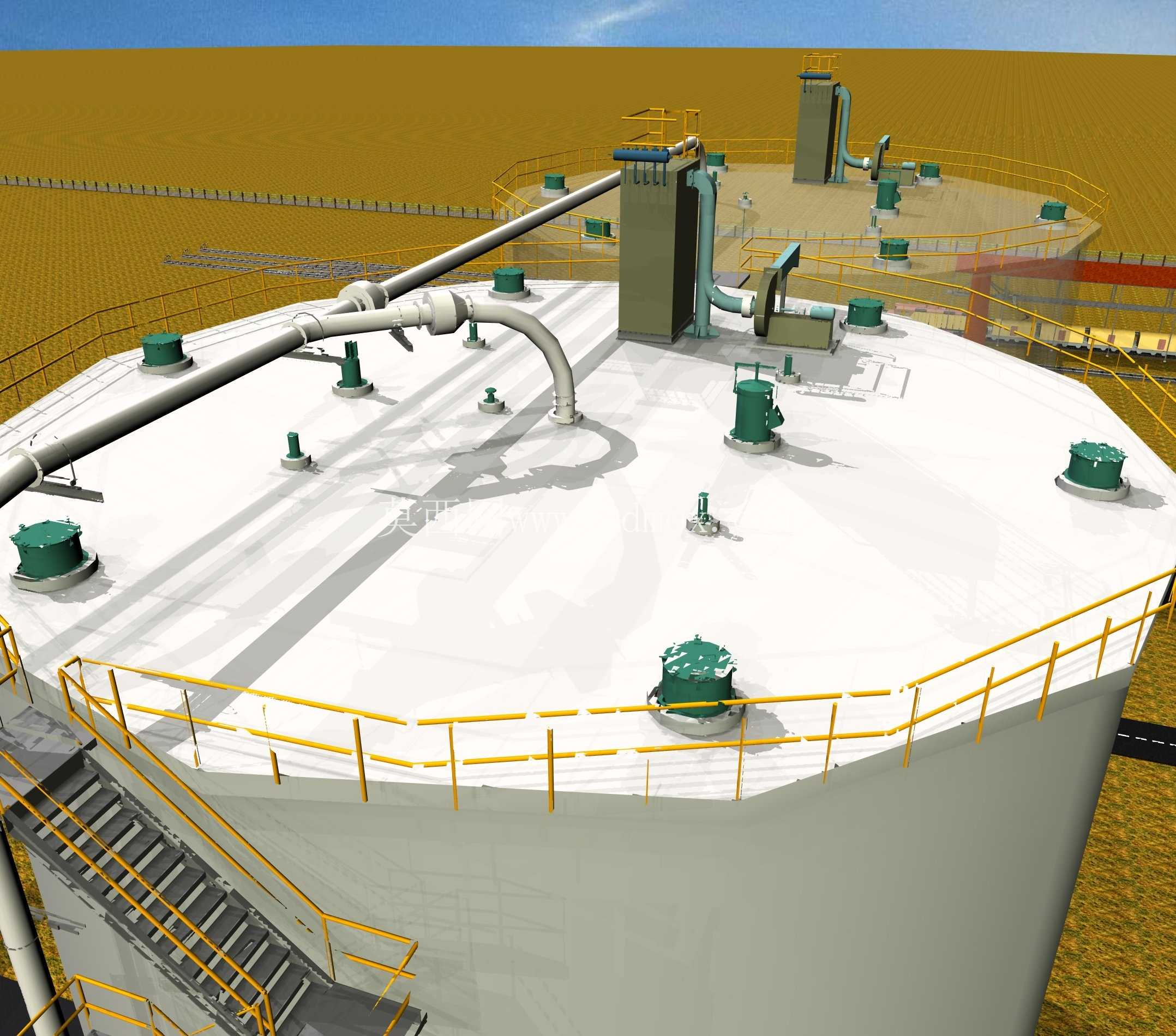

　　筒仓的进料逻辑依托管线内的转换阀门实现，来料通过主输送管道进入1号筒仓后，可通过切换转换门的导通方向，将水泥物料分流输送至2号筒仓，避免单仓满料时需要停料等待的生产中断问题，适配连续化生产的来料节奏。筒体上配套的各类监测与安全附件均按照实际生产需求布置：筒壁不同高度位置设置人孔，方便检修人员进入筒内处理积料、更换衬板；Nivo先导式料位计、最高液位指示器可实时监测仓内物料存量，避免满仓溢料或空仓进料的异常工况；筒顶配置带风扇的过滤器，平衡仓内外气压的同时，过滤进料过程中扬起的含尘气体，避免粉尘外溢影响厂区环境；过压、欠压阀可在仓内气压异常时自动启闭，平衡筒体内部压力，避免压力波动造成筒体结构变形。

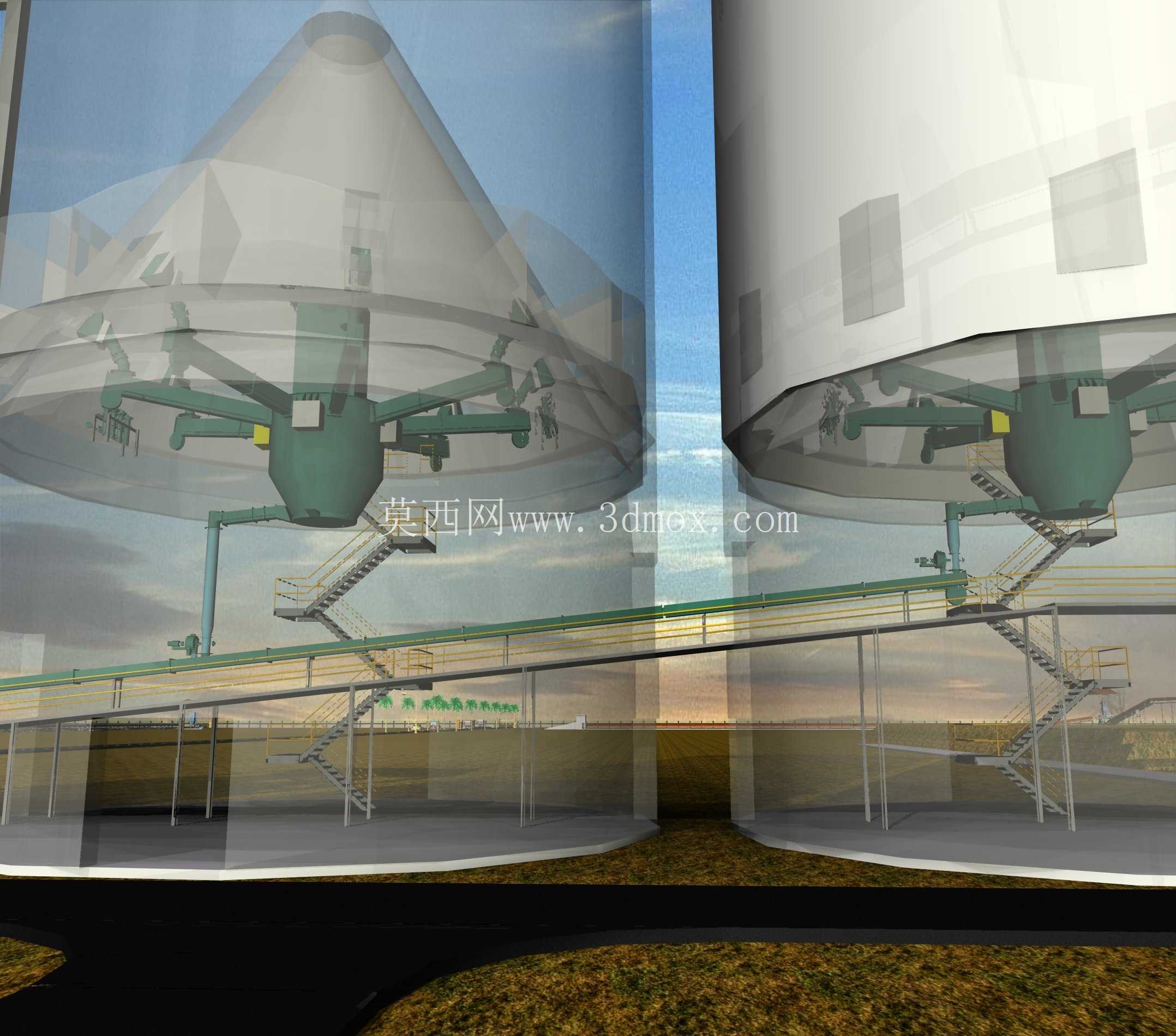

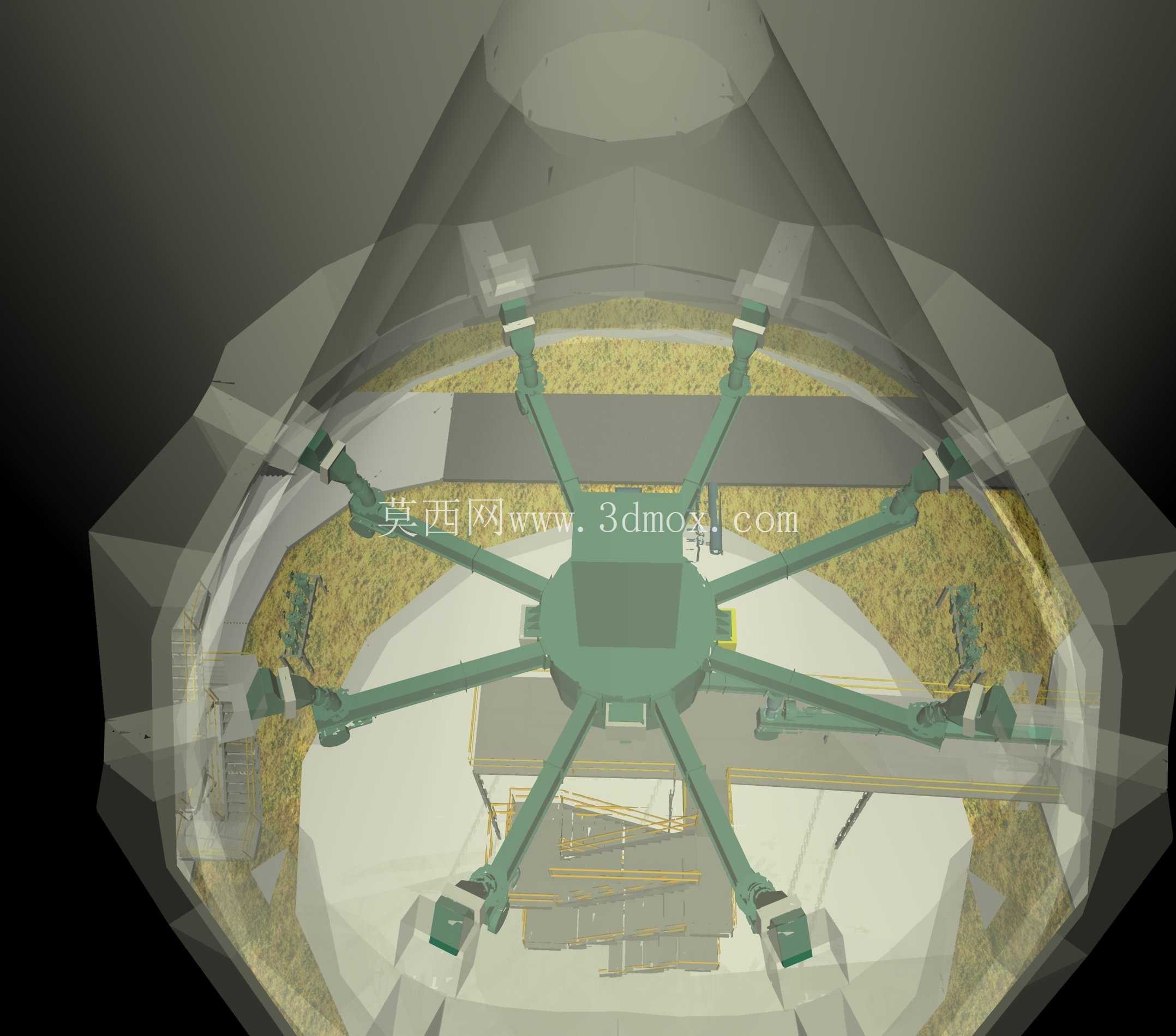

　　筒仓下部的锥形出料段设计充分考虑了水泥物料的安息角特性，锥段角度匹配水泥粉料的自然滑落坡度，避免物料在锥段搭桥、积料堵塞出料口；每个筒仓锥段设置6个出料口，所有出料口下方连通公共集料罐，水泥从各出料口均匀落料至公共罐后，进入下方的气动滑道输送系统，直接将成品水泥输送至包装车间的进料料斗，整个出料过程依靠物料重力配合气动滑道的气流助推，无需额外配置大功率出料输送设备，降低了生产过程中的能耗与设备维护成本。从结构设计的细节来看，筒体下部设置环形支撑裙座，裙座通过地脚螺栓与厂区混凝土基础固定，可承载满仓状态下水泥物料的总重量与风载、地震载荷的复合作用力；筒顶的检修平台设置1.2米高的防护栏杆，平台踏板采用防滑格栅板，避免雨天巡检时人员滑倒；爬梯每隔3米设置一处休息平台，符合高空作业通道的安全规范要求；两个筒体之间的连接管线采用法兰连接结构，方便后期磨损后快速更换管线段，无需对整体管路进行切割拆装。

　　这套结构在建模过程中完整还原了各部件的装配关系，从筒体的卷板拼接焊缝位置，到锥段与筒体的连接加强筋布置，再到各附件的安装开孔位置，都与现场实际安装要求一致，可直接用于施工前的管线碰撞检查、基础载荷计算、辅机安装位置确认，避免现场安装时出现管线干涉、基础承载不足、附件安装空间不够的问题。在实际厂区应用中，这类双筒仓组通常布置在粉磨车间与包装车间之间的中转区域，进料端连接水泥粉磨系统的出料输送斜槽，出料端连接包装车间的进料系统，可实现不同标号水泥的分仓存储，通过转换门的切换，可在不中断生产的情况下完成不同品种水泥的进料切换，适配多品种水泥生产的柔性需求。
