三角加强型壁挂支撑托架结构设计

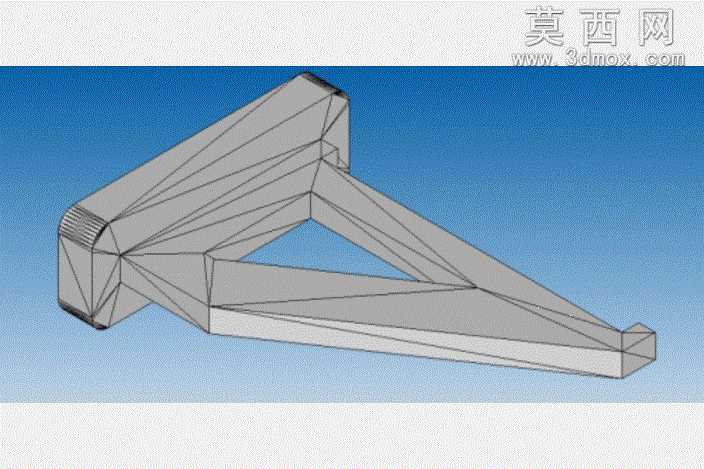

本作品为三角加强型壁挂支撑托架的三维建模设计，整体采用经典的直角三角形力学承载构型，依托三角形结构天然的稳定性优势实现优异的承重表现。建模阶段首先完成整体轮廓的参数化草绘，精准定位壁挂安装面与水平承载面的垂直装配关系，再通过拉伸特征生成主体的基础实体结构。为兼顾结构强度与轻量化需求，设计中对托架的非核心受力区域做了镂空减重处理，保留三条主受力肋板形成连续的传力路径，同时在壁挂端与承载端的边缘位置做了圆弧过渡处理，既避免应力集中导致的结构失效，也优化了构件的外观质感。模型采用线框加实体的预览呈现方式，清晰展示了内部的筋板排布逻辑：从壁挂安装面的上下两端分别延伸出斜向支撑肋，交汇于水平承载面的远端端点，形成闭合的三角受力框架，同时在主肋板之间增设了多道辅助加强筋，进一步提升整体的抗扭、抗弯折性能。材质设计上默认采用哑光金属质感，模拟冷轧钢冲压成型的实际产品效果，表面做均匀的磨砂处理，既符合五金支撑件的工业质感，也能在渲染场景中呈现自然的光影过渡效果。设计过程中充分考虑了实际安装的使用场景，壁挂端预留了充足的安装接触面，可适配膨胀螺丝等常规墙面固定件，水平承载面的末端做了小幅上翘的限位结构，避免放置的物件滑落。整体建模过程严格遵循机械设计的规范要求，所有特征参数均可编辑调整，可根据实际承重需求修改肋板厚度、整体尺寸等参数，直接对接后续的工程出图、加工生产环节，也可作为五金构件设计的参考案例，用于同类支撑结构的设计优化与力学性能验证。
