履带式打桩起重钻孔一体化工程设备

　　在基建桩基施工、港口重型构件吊装、野外油气场站基础作业这类对设备转场灵活性、作业覆盖范围要求较高的场景里，履带式打桩起重钻孔一体化设备的应用占比正在逐年提升。不同于分体式的桩机、吊机配置，这类集成化设备省去了不同工序间设备转场、对位的冗余流程，单台设备即可完成钻孔、桩材吊装就位、打桩作业的全流程衔接，在作业面狭窄的城市轨道交通站点施工、山地风电基础施工场景下，能大幅压缩工序衔接的等待时间。

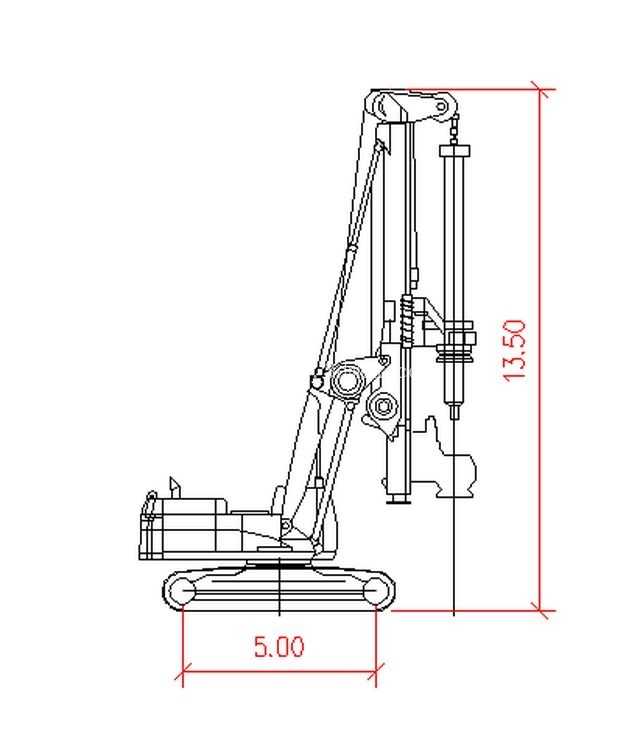

　　从结构设计逻辑来看，这款设备采用履带式行走底盘作为承载基础，底盘的轨距设计为5.8米，宽轨距的配置一方面降低了长起重臂作业时的整机重心高度，在侧方吊重、大臂俯角打桩时能提供足够的抗倾覆力矩，另一方面履带接地比压更低，在松软泥泞的河滩施工场地、未硬化的临时施工便道上行走时，不会出现陷车问题，不需要额外铺设钢板便道，能减少施工前期的临时设施投入。上部的回转平台集成了动力系统、卷扬机构、操作舱，可实现360度全回转作业，不需要频繁调整整机行走位置就能覆盖作业半径内的所有点位，对于群桩施工的场景，一次停位就能完成周边3到5根桩的钻孔、吊装、打桩作业，对位效率比固定式底盘的设备提升40%以上。

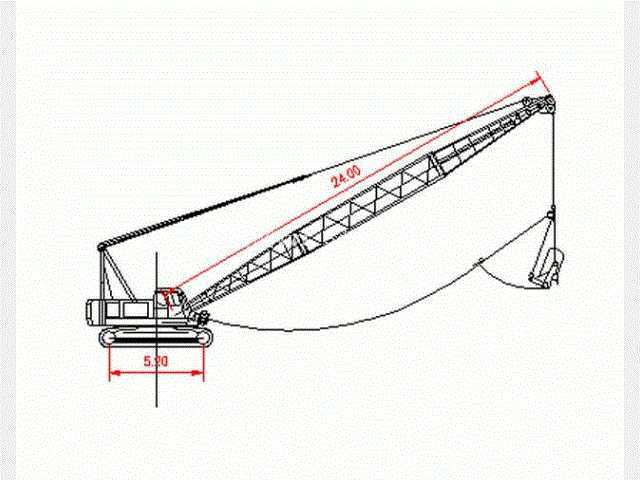

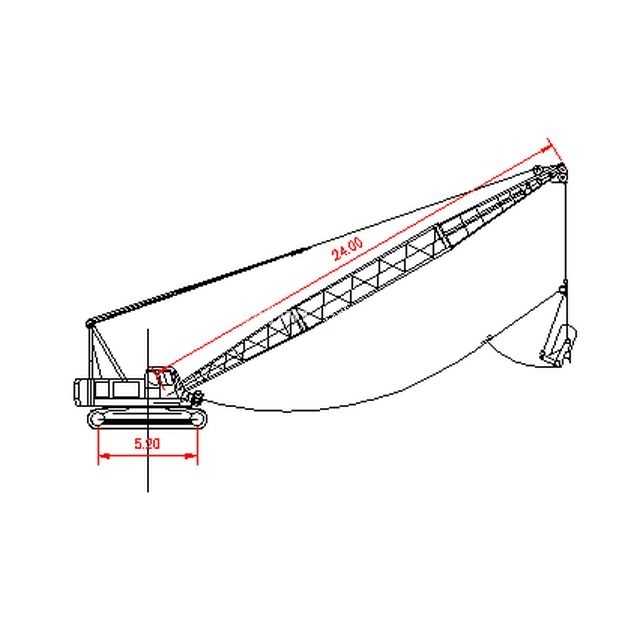

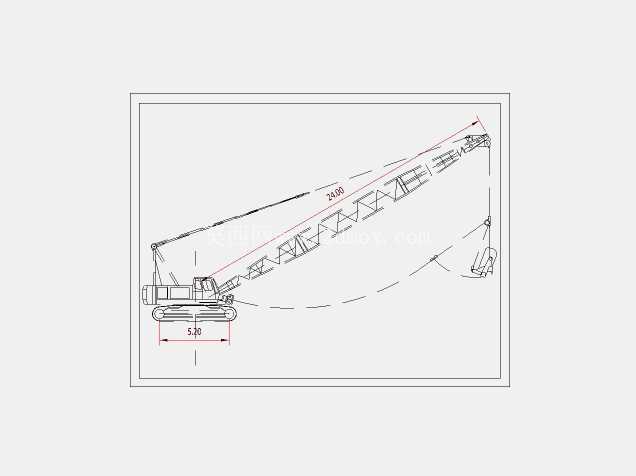

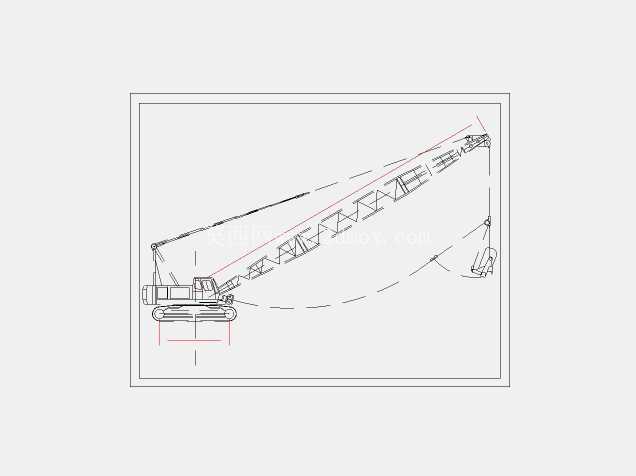

　　起重臂采用桁架式格构结构设计，这种结构相比实腹式起重臂，在保证24米最大作业臂长的结构强度前提下，能大幅降低起重臂自身重量，减少上部结构的负载冗余，提升有效作业载荷。起重臂的变幅通过钢丝绳牵拉实现，变幅角度范围覆盖15度到78度，小角度变幅时可覆盖最远22米的作业半径，完成远距离的桩材吊运、轻型构件吊装作业；大角度变幅时可满足近距离大吨位吊重、垂直打桩的作业需求，适配不同深度、不同吨位桩型的施工要求。在起重臂头部设置了双卷扬导向滑轮组，一组滑轮用于起重吊钩的升降，负责吊装钢筋笼、桩锤、混凝土料斗等施工物料，另一组滑轮连接钻孔作业的钻具提升机构，在钻孔作业时可实现钻具的快速升降，配合底盘的定位支腿，能保证钻孔的垂直度偏差控制在1%以内，满足建筑桩基施工的精度要求。

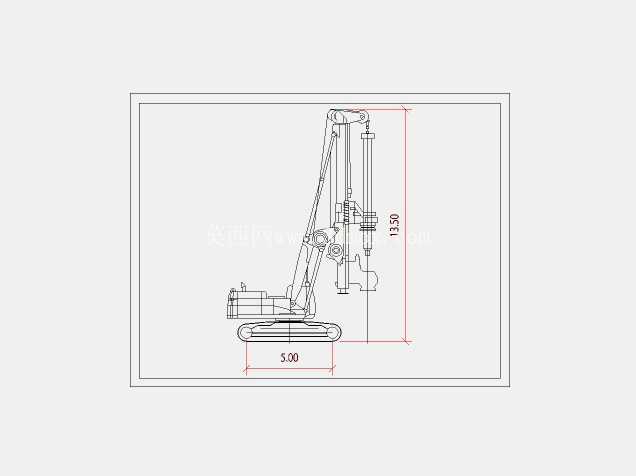

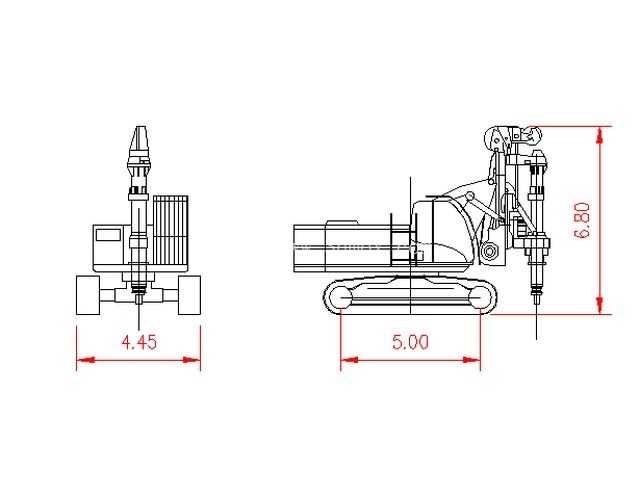

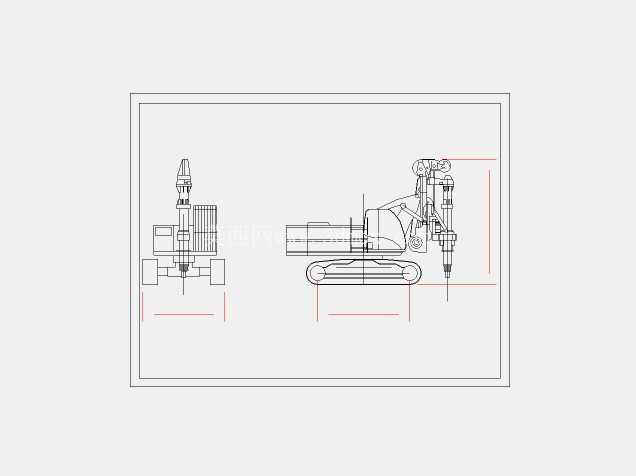

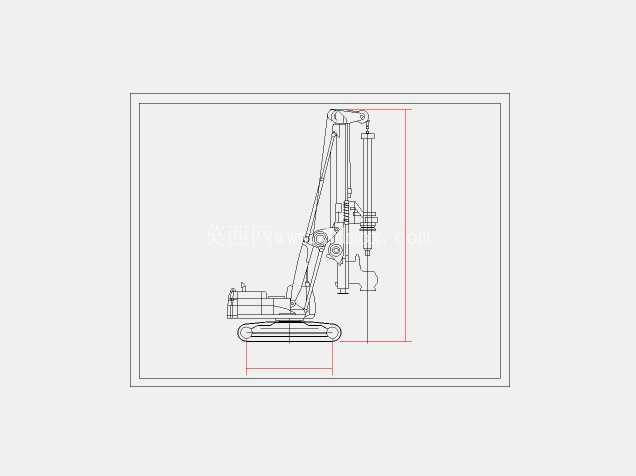

　　设备前端的打桩作业机构采用可快换设计，根据施工需求可更换柴油锤、振动锤、长螺旋钻具等不同工作装置，更换流程不需要吊装辅助设备，通过自带的液压插拔销机构即可在半小时内完成工作装置切换，适配预制混凝土桩、钢管桩、钻孔灌注桩等不同桩型的施工需求。在钻孔作业工况下，设备的钻具导向架可与起重臂联动锁定，避免钻孔过程中钻杆晃动造成的孔径扩孔、桩位偏移问题；在起重作业工况下，导向架可折叠收放至起重臂侧方，不会遮挡起重作业的操作视野，也不会额外增加起重臂的风阻，在6级以下风力的露天作业环境下可保证作业稳定性。

　　从安装边界与作业适配性来看，设备整机运输状态下的长度控制在12米以内，宽度3.2米，高度3.4米，满足普通平板拖车的公路运输要求，不需要办理超宽超高的特殊运输手续，跨区域转场的成本更低。作业状态下的尾部回转半径控制在4.2米以内，在临近既有建筑、围挡的狭窄施工场地作业时，尾部不会与周边障碍物发生碰撞，对作业场地的空间要求更低。操作舱的布置采用侧置高位设计，操作人员可直接观察到钻孔点位、桩锤对位、吊钩起升的全过程，不需要额外配备信号指挥人员就能完成精准对位作业，减少了施工过程中的人员配置需求。

　　在结构细节设计上，履带架采用可伸缩结构，运输状态下可将履带架向内收缩至3.2米宽度，满足公路运输的限宽要求，作业时向外伸展至5.8米的作业轨距，兼顾运输便利性与作业稳定性。卷扬机构采用双制动设计，机械制动与液压制动联动，在吊重停驻、钻具悬停时不会出现溜钩、钻具下滑的问题，作业安全冗余更高。所有的液压管路均布置在桁架臂的弦杆内侧，避免作业过程中被坠落的渣土、焊渣飞溅损坏，也减少了户外暴晒、雨淋对管路老化的加速影响，能提升设备的无故障作业时长。
