可移动A型架轻型门式起重吊架结构

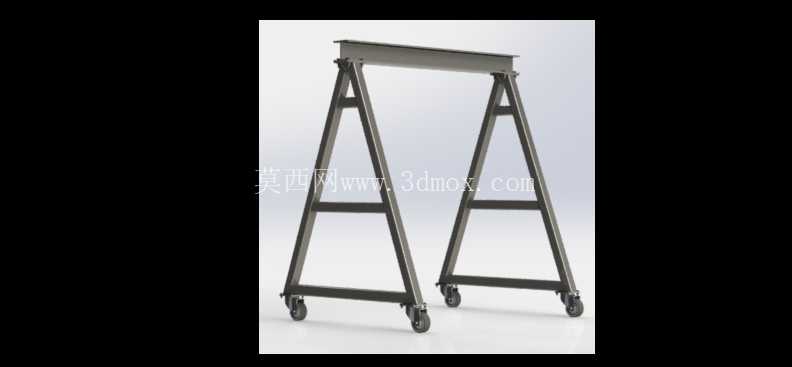

　　这款可移动A型门式吊架，主要面向车间内小吨位工件的短距离转运、工位间物料调运场景，常见于机加工车间的刀具周转、小型零部件跨工位转运，或是实训教学场景下的轻型起重作业演示，也可适配维修工位的小型设备部件拆装起吊需求，弥补了固定式天车覆盖范围有限、手动葫芦无固定挂点的场景短板。从结构设计逻辑来看，整体采用对称式A型支腿布局，两支腿向外倾斜形成稳定的三角支撑结构，无需额外打地脚螺栓固定，依靠结构自身的几何稳定性即可承受额定起重量下的载荷，支腿中段设置横向连接杆件，既可以提升支腿的抗扭刚度，避免起吊过程中支腿出现侧向形变，也能作为临时的防护限位结构，防止吊载过程中工件过度摆动碰撞支腿。

　　顶部的承载横梁采用平直的箱型截面设计，相比同重量的型钢截面具备更好的抗弯性能，横梁与支腿的连接位置采用刚性节点设计，传递起吊载荷时的应力分布更均匀，避免局部应力集中导致的结构失效。底部的四个行走脚轮采用带刹车的万向轮配置，空载状态下可以单人推动完成工位转移，脚轮的安装座直接固定在支腿底端的加强板上，加强板与支腿型材之间采用满焊连接，分散轮组传递的支撑载荷，避免支腿底端出现压溃变形，当吊载作业时踩下脚轮刹车，即可锁定整机位置，防止作业过程中吊架出现滑移。

　　从安装边界与尺寸适配角度来看，整体宽度设计适配常规车间的人行通道宽度，可顺利通过0.9米宽度的标准车间通道，支腿的净跨距预留了足够的作业空间，可覆盖常规小型工作台的上方区域，起升高度适配1.5米以内的小型工件起吊需求，不会因为整体高度过高导致车间顶部管线干涉，也不会因为高度不足无法完成工件从工作台到转运小车的吊运动作。设计过程中针对支腿的受力做了针对性优化，将型材的壁厚选型控制在合理区间，在保证额定载荷下结构形变不超过许用值的前提下，尽可能降低整机自重，让单人推移操作更省力，所有型材连接位置均采用标准化的型材切割角度，无需复杂的异形加工即可完成组焊，降低生产制造的工艺难度。

　　脚轮的选型匹配了整机自重加额定吊载的总载荷，单轮承载预留了足够的安全系数，避免长期使用后轮组出现变形损坏。横梁上的吊点位置设置在横梁中点区域，作业时吊载载荷沿中线传递，不会对支腿产生偏载力矩，进一步提升作业过程中的结构稳定性，当需要在不同工位完成小重量工件的吊装作业时，无需额外搭建固定起重设施，推移该吊架到目标位置锁定刹车即可挂接葫芦开展作业，尤其适合多品种小批量生产的机加工车间，或是设备维修班组的日常作业使用，相比固定式起重设施具备更高的部署灵活性，也无需对车间地面、顶部结构做改造，适配现有车间的作业环境。
