钢结构洗车场遮阳遮雨棚架结构设计

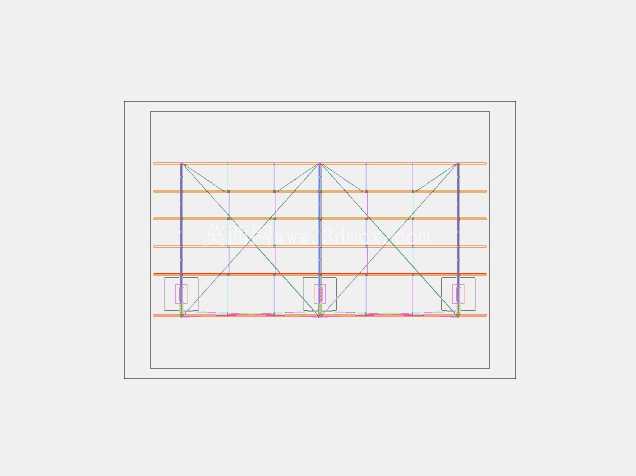

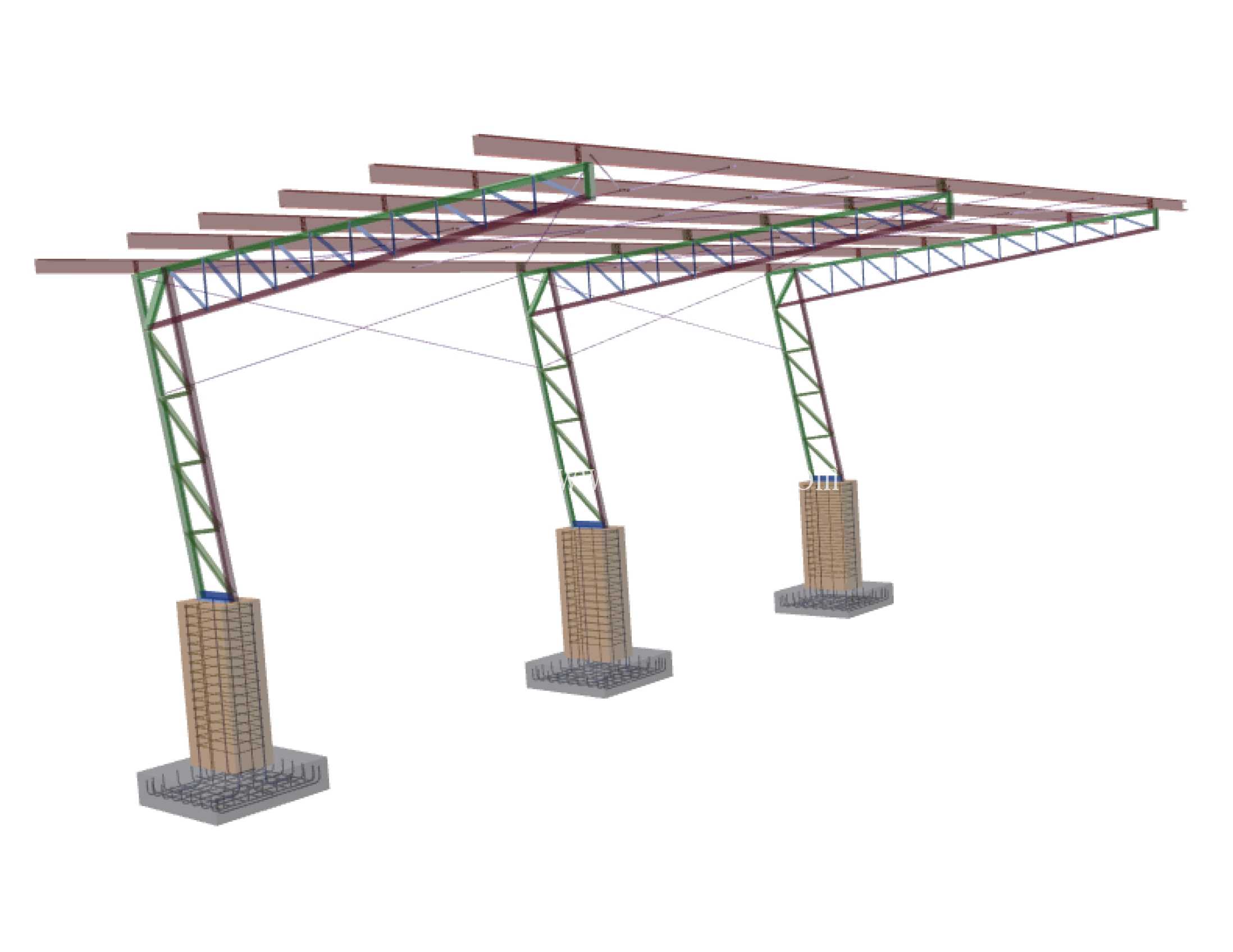

　　这套钢结构棚架主要面向商用洗车作业场景设计，核心作用是为洗车作业区域提供遮阳挡雨的顶部遮蔽，同时兼顾结构抗风、抗积雪荷载的长期使用需求，适配露天场地的洗车工位搭建，避免洗车作业受降雨、暴晒等天气影响，也能减少洗车废水飞溅对周边区域的影响。从结构组成来看，整套棚架采用外露式钢结构体系，下部为四个独立的钢筋混凝土现浇基础，基础顶面预埋钢构件连接节点，用于固定上部的变截面钢立柱，立柱采用倾斜布置形式，相比垂直立柱能获得更大的侧向抗倾覆力矩，适配沿海或多风区域的户外使用需求，立柱之间设置交叉钢拉索，抵消水平方向的风荷载作用，避免立柱在侧向力作用下出现失稳变形。

　　上部承重结构采用三角形桁架梁体系，桁架上下弦采用型钢制作，腹杆采用小截面型钢焊接成型，相比实腹梁能在保证结构强度的前提下大幅降低自重，减少下部基础的荷载压力，桁架梁沿棚架跨度方向平行布置，相邻桁架之间设置横向系杆连接，保证整体结构的空间稳定性，避免单榀桁架出现侧向失稳。屋面铺设波纹压型钢板，板材通过自攻螺钉固定在桁架上弦的檩条构件上，压型板的波纹方向沿排水坡度布置，能快速将屋面雨水引导至棚架两侧排出，避免屋面积水增加结构荷载。

　　设计过程中首先根据洗车工位的实际占地需求确定整体跨度与进深尺寸，四个基础的定位尺寸严格匹配常见洗车工位的车辆通行宽度，保证车辆进出时不会与立柱发生剐蹭，立柱的倾斜角度经过受力验算确定，既保证上部桁架的支撑跨度满足覆盖要求，也能控制立柱底部的水平推力在混凝土基础的抗倾覆承载范围内。基础部分采用独立扩展基础形式，基础底部设置钢筋网片，预埋地脚螺栓的锚固长度满足钢结构连接的抗拔要求，基础露出地面的短柱部分做倒角处理，避免车辆剐蹭时造成混凝土边角破损。桁架的节点设计采用焊接连接，所有外露钢构件表面做防腐涂装处理，适配洗车场高湿度、长期接触洗车化学试剂的使用环境，延缓钢结构锈蚀速度，延长整体结构的使用寿命。

　　安装阶段需要先进行场地平整，按照定位尺寸浇筑四个混凝土基础，待基础混凝土强度达到设计要求后再进行上部钢结构的吊装作业，立柱安装时需要调整倾斜角度，保证四个立柱的顶部标高一致，避免后续桁架安装出现错孔、强制装配的问题，桁架吊装到位后先进行临时固定，再安装横向系杆与交叉拉索，调整拉索张紧度保证整体结构的几何尺寸符合设计要求，最后进行屋面压型板的铺设，板材搭接长度满足防水要求，固定点设置防水垫片避免屋面漏水。这套结构的设计冗余量考虑了南方地区的积雪荷载与台风地区的风荷载取值，所有构件的截面选型都经过受力验算，在保证结构安全的前提下尽可能控制材料用量，降低整体建造成本，同时外露的钢结构形式也方便后期进行维护检修，出现构件锈蚀或变形时可以快速更换对应部件，不需要整体拆除重建。
