800型压滤机配套操作平台结构设计

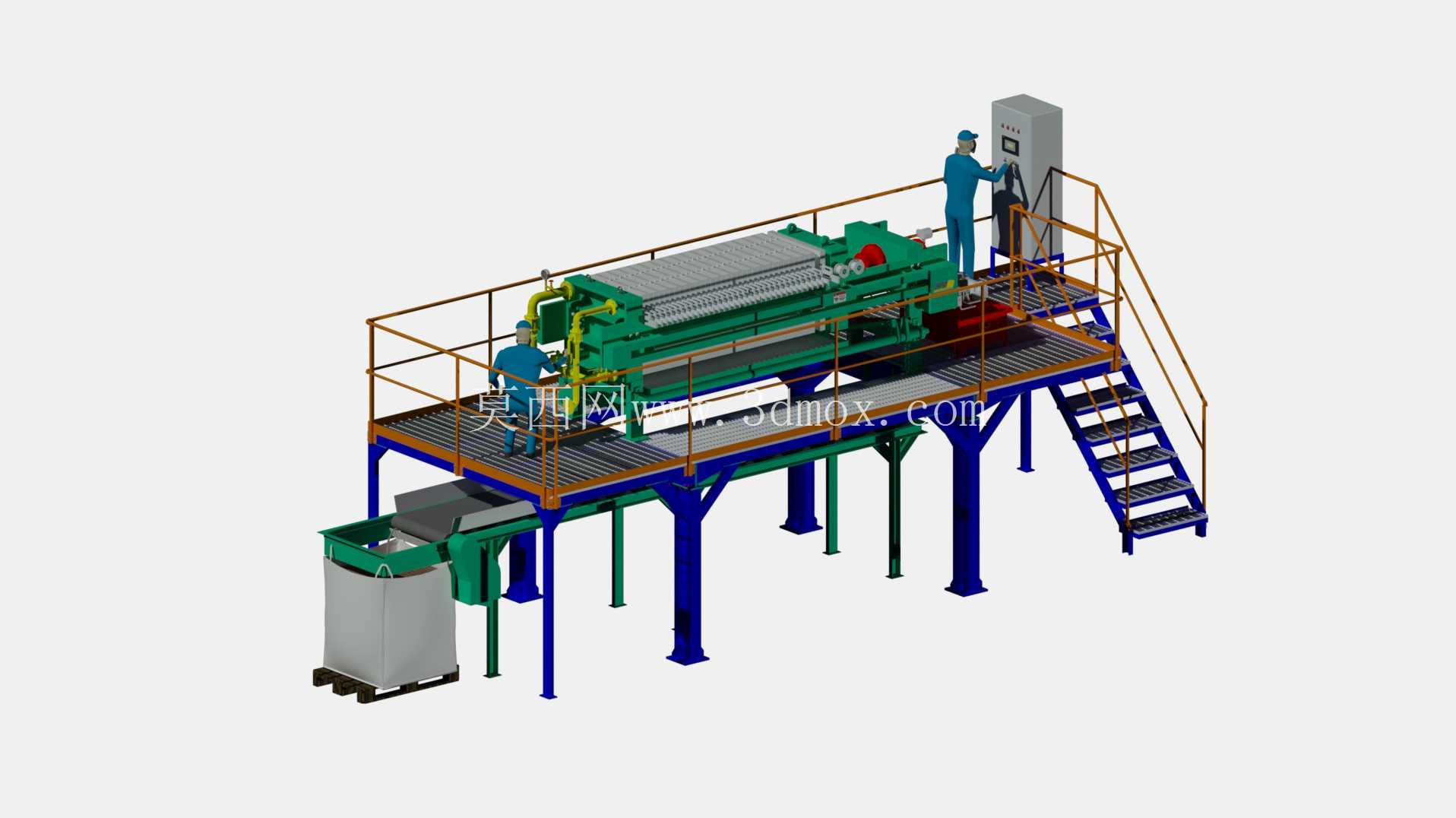

　　在污泥脱水、选矿精矿处理、化工浆料固液分离等生产场景中，800型板框压滤机是应用占比极高的固液分离核心设备，这类设备的主体滤板组安装高度通常在1.8米以上，设备顶部的拉板机构、液压站、电控柜操作点位距离地面高度超过2.5米，日常生产中的滤布更换、滤板检查、设备参数调整、卸料口疏通等操作，都需要稳定的操作承载结构作为配套，这套配套操作平台就是针对800型压滤机的安装、操作、维护需求设计的钢结构承载系统。

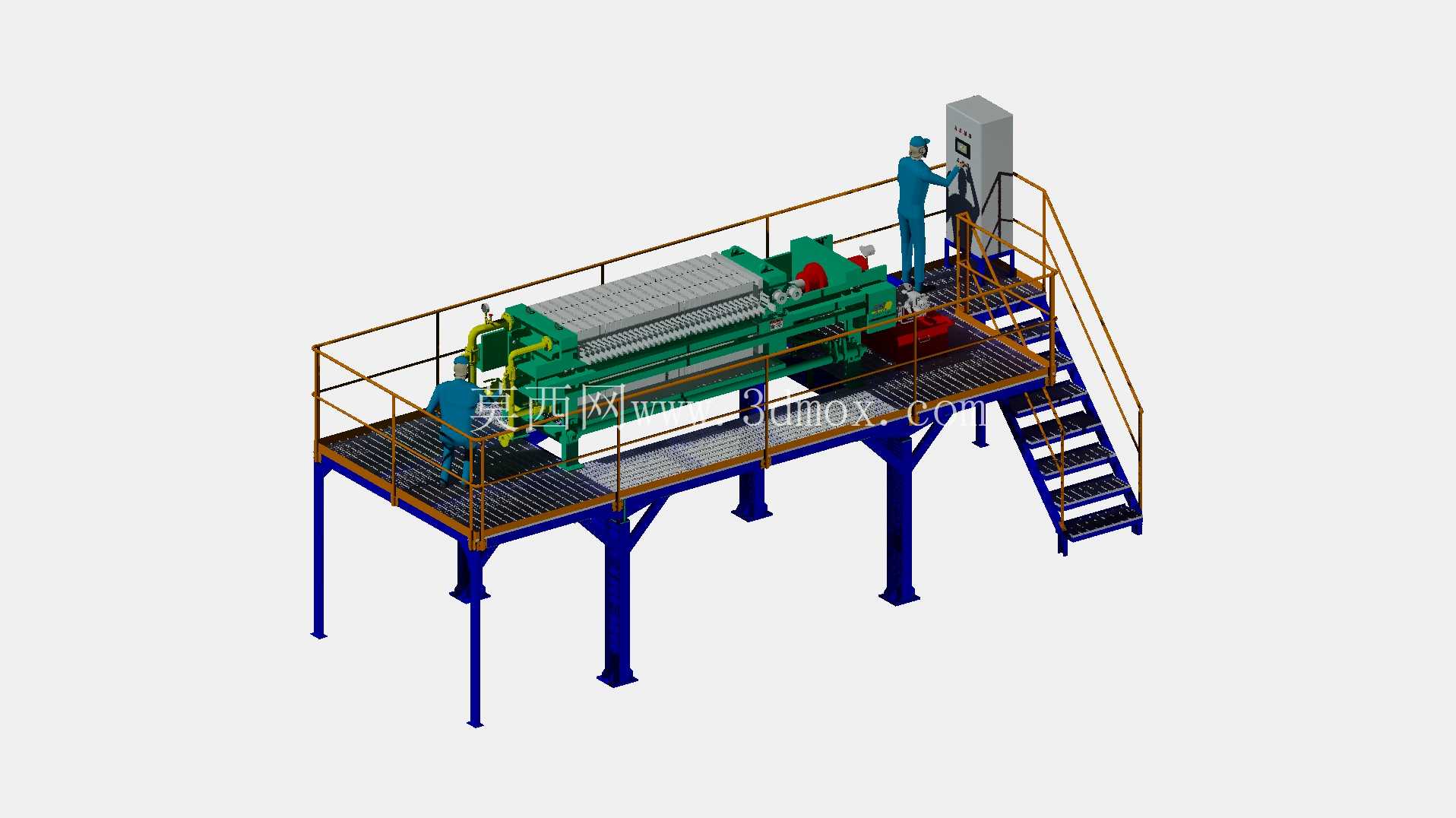

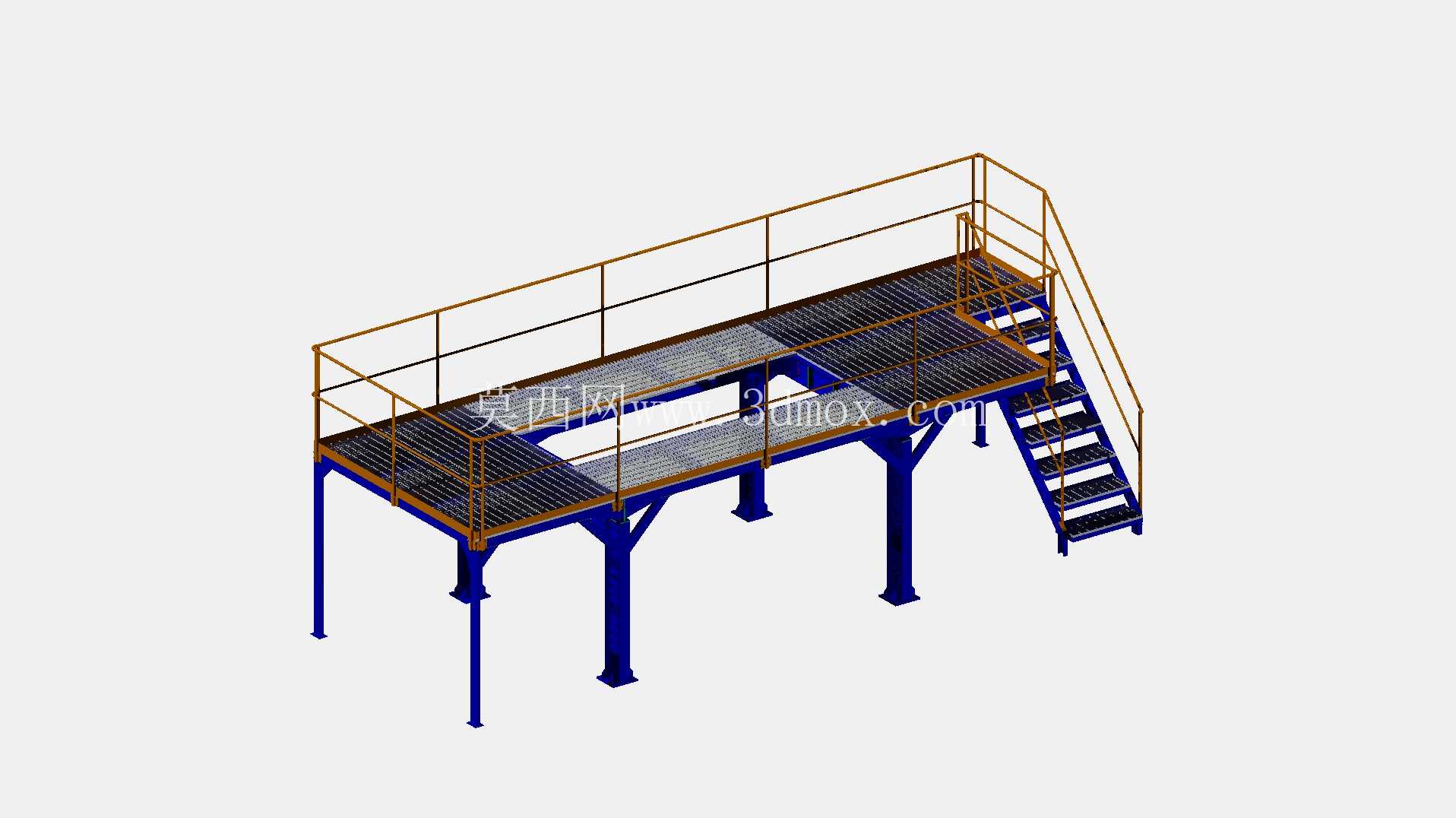

　　整套平台采用模块化钢结构设计思路，主支撑立柱选用方形空心型钢制作，立柱底部设置带地脚螺栓孔的安装底板，可直接通过膨胀螺栓或化学锚栓固定在硬化混凝土地面上，单根立柱的垂直承载能力按照1.5倍额定动载荷设计，充分考虑操作人员走动、工具堆放、设备运行振动带来的动载荷冲击，避免长期使用后出现立柱沉降、平台倾斜的问题。平台的主承载框架采用H型钢焊接制作，框架之间通过高强度螺栓拼接，既可以保证整体结构的刚性，也方便在车间内分模块运输、现场组装，不需要大型吊装设备即可完成安装，适配不同厂房的进场条件。

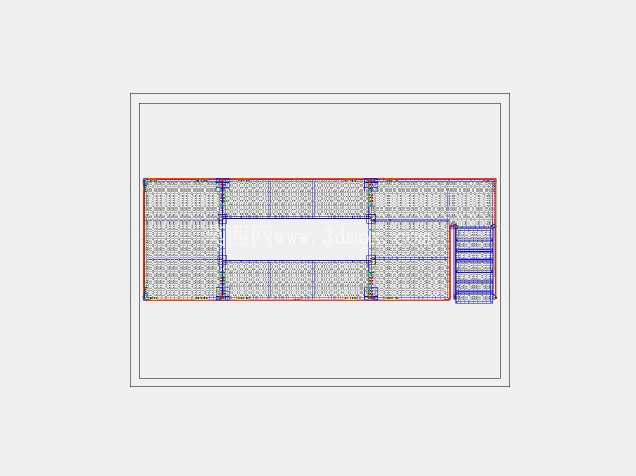

　　平台的操作面铺设防滑钢格栅板，格栅板的缝隙尺寸控制在15mm以内，既可以保证操作面的防滑性能，避免操作人员在沾有泥浆、水渍的平台上滑倒，也能让平台上洒落的浆料、冲洗废水直接漏到下方接料区域，不会在平台面积水积料，减少日常清理的工作量。平台靠近压滤机主体的一侧设置高度1.2米的安全防护栏杆，栏杆中间设置两道横杆，底部设置100mm高的挡脚板，防止工具、小零件从平台边缘掉落砸伤下方人员，完全符合工业生产操作平台的安全规范要求。

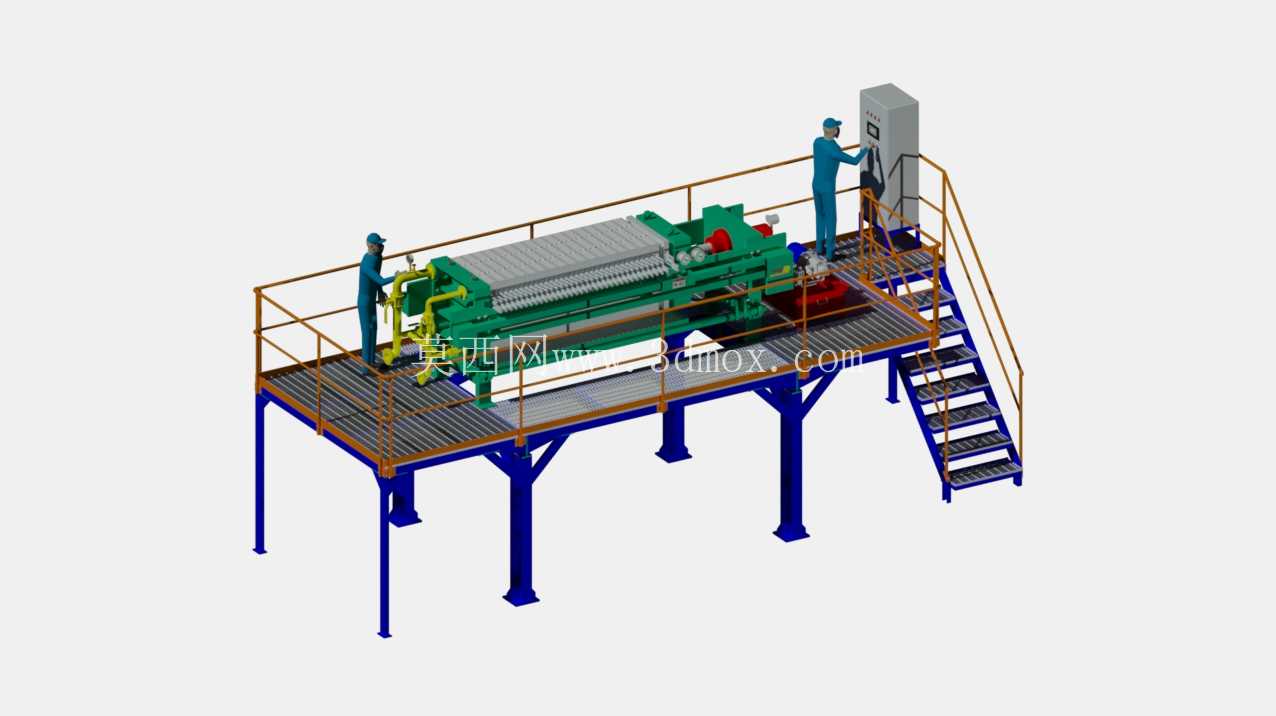

　　考虑到压滤机操作时需要频繁上下平台，在平台的一端设置了倾斜角度45度的钢制踏步楼梯，踏步采用花纹钢板制作，每级踏步的高度控制在180mm，宽度250mm，符合人体工程学的上下楼步幅要求，楼梯两侧同样设置防护扶手，扶手高度与平台栏杆保持一致，保证上下过程中的安全。平台靠近电控柜的位置预留了0.8米见方的操作站立区，这个区域的格栅板下方额外增加了两根加强横梁，避免操作人员长期站立操作时出现格栅板变形的问题，站立区边缘还预留了线缆穿装孔，方便设备的控制线缆、液压管路从平台下方规整排布，不会在操作面出现明线绊倒操作人员。

　　平台的尺寸设计完全匹配800型压滤机的安装边界，平台总长度覆盖压滤机的滤板组、液压站、卸料口三个核心区域，总宽度控制在2.2米，既可以保证两名操作人员同时在平台上进行换布、检修操作，也不会占用过多的车间通道空间，平台的安装高度根据压滤机的操作点高度设定，让操作人员站立时手部刚好可以舒适操作拉板手柄、触碰电控柜按钮，不需要踮脚或者弯腰操作，降低长期操作的疲劳感。在压滤机卸料口对应的平台位置，预留了1.2米宽的卸料缺口，缺口处设置可开合的防护栏杆，正常生产时栏杆关闭保证安全，需要清理卸料口、疏通落料通道时可以打开栏杆，方便操作人员探身操作。

　　整套平台的钢结构表面都做了抛丸除锈后喷涂环氧防锈漆+面漆的处理，适配污泥处理、选矿车间等潮湿、有轻微腐蚀的生产环境，延长结构的使用寿命。设计过程中充分考虑了压滤机运行时的振动传导问题，在平台与压滤机主体连接的位置设置了橡胶减震垫，避免设备运行的振动传递到平台上导致操作人员站立不稳，也减少振动带来的钢结构螺栓松动问题。平台的夹层支撑结构还可以根据用户需求加装接料溜槽、冲洗水管支架等附属配件，不需要额外在主结构上焊接，只需要通过螺栓固定即可，方便后续根据生产需求进行功能扩展。
