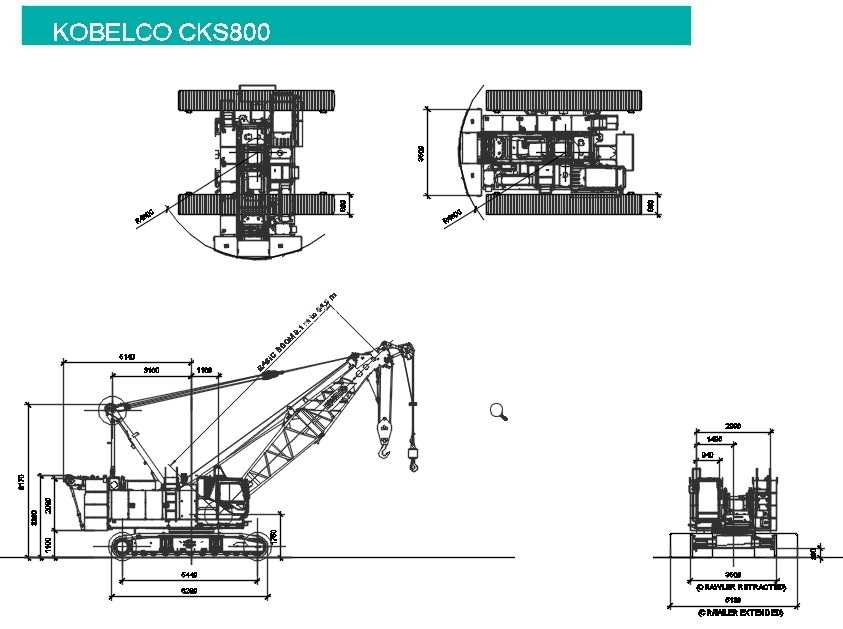

神钢CKS800液压履带起重设备结构设计

　　在重型工程吊装作业场景里，履带式起重机始终是散货装卸、重型构件吊装、基建工程作业里的核心设备，这款神钢CKS800液压履带起重机的三维结构设计，完全围绕实际工地作业的复杂工况展开，从底盘行走机构到上部回转平台，再到臂架系统与起升机构，每一处结构都对应着现场作业的实际需求。先从底盘部分说起，履带式行走机构的设计核心是保障复杂地形下的通过性与作业稳定性，双侧履带的接地长度、轨距参数经过反复校核，在软基、不平整工地路面作业时，能够将整机接地比压控制在合理区间，避免作业过程中出现沉陷、侧倾风险，底盘的行走驱动采用液压马达直驱方案，配合行星减速机构，能够实现原地转向、小半径转弯，适配狭小工地现场的转场需求，不需要额外拆解转运就能完成短距离工位切换。

　　上部回转平台作为整机的承载核心，集成了动力单元、液压泵站、操纵室、配重块安装位，回转支承的选型匹配了整机最大起重力矩的载荷要求，能够实现360度全回转作业，在不同角度吊装时都能保持载荷传递路径的顺畅，平台上的各部件布局充分考虑了日常维护的操作空间，液压阀组、滤清器、燃油箱的位置都预留了足够的检修操作余量，不需要拆解大型结构就能完成常规保养作业。臂架系统采用桁架式结构设计，这种结构在保证臂架整体强度与刚度的同时，最大限度降低了臂架自重，减少了上部结构的无效载荷，主臂的各节段连接采用销轴定位结构，能够根据作业需求组合不同臂长，适配不同吊装半径与起升高度的作业场景，臂架头部的滑轮组布局经过优化，钢丝绳的缠绕路径避开了结构干涉区域，在变幅、起升动作过程中不会出现钢丝绳磨碰臂架结构的问题，变幅机构的拉索连接点位置经过受力校核，在不同臂架仰角下都能将变幅载荷均匀传递到回转平台的承载结构上。

　　起升机构采用双卷扬设计，主卷扬负责重载吊装作业，副卷扬配合副臂可完成轻载、高扬程的吊装任务，卷扬的制动系统采用常闭式制动器，结合液压缓冲结构，在起升、落钩过程中能够实现平稳启停，避免重物出现溜钩、冲击问题，操纵室的布局设计充分考虑了操作人员的视野需求，正面与侧面的观察窗能够覆盖臂架作业区域、吊钩作业区域以及行走方向的视野，操作人员在座位上就能观察到大部分作业点位的情况，减少了视野盲区带来的作业风险。

　　从安装边界的角度来看，整机运输状态下的尺寸参数符合公路运输的限界要求，拆解运输时能够将臂架、配重、履带分别拆解为独立运输单元，到达作业现场后可以借助自身的辅助卷扬完成自组装，不需要额外配置大吨位辅助吊机就能完成设备的组装调试，大幅降低了转场作业的成本与准备时间。在实际作业场景中，这款设备能够覆盖80吨级以内的设备吊装、钢结构安装、桥梁构件架设、风电辅助吊装等多种作业需求，液压系统的负载敏感设计能够根据作业载荷自动调整泵的输出流量，在空载动作时能够提升动作响应速度，重载作业时能够提供足够的系统压力，兼顾作业效率与能耗表现，整机的稳定性设计充分考虑了不同工况下的载荷组合，包括侧载、风载、动载系数的影响，在额定载荷范围内作业时，各结构件的应力水平都控制在材料许用应力区间内，保证长期作业的结构可靠性。
