立式双罐体物料存储装置结构设计

　　在粮油加工、精细化工、食品酿造等涉及散状液态或半流态物料周转的生产场景中，立式储料罐体是衔接上游生产工序与下游灌装、转运环节的核心静态设备，本次呈现的双罐体组合结构，针对同厂区不同规格物料分储需求做了针对性的结构适配。从实际落地场景来看，这类罐体常布置在生产车间外侧的原料仓储区或成品暂存区，需要匹配车间物料输送管线的排布高度，同时预留足够的检修操作空间，避免与厂区内的消防通道、管线桁架产生干涉。

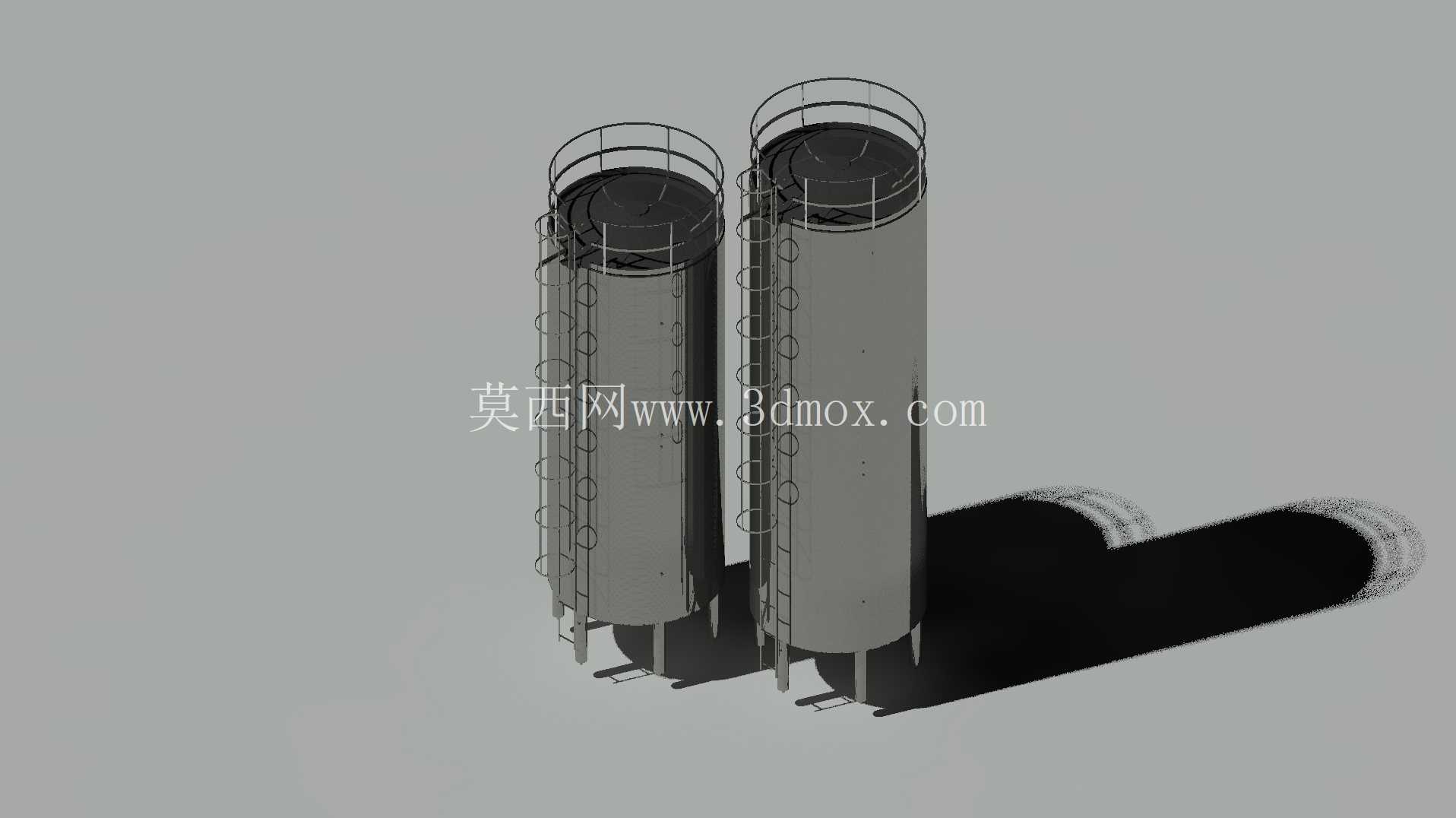

　　从功能设计层面看，双罐体采用独立支腿支撑结构，每个罐体的支腿沿罐底圆周均匀分布，支腿底部设置预埋板连接位，可直接与厂区混凝土地面的预埋螺栓固定，无需额外搭建大型支撑钢架，能有效降低现场安装的施工成本。罐体顶部设置带安全护栏的操作平台，平台护栏高度符合工业操作防护规范，护栏间隙控制在安全范围内，防止巡检人员意外跌落；沿罐体侧壁通长布置的直爬梯，每段爬梯都设置了护笼结构，爬梯踏步采用防滑型材，即使在罐体表面存在凝露的工况下，也能保障检修人员上下通行的安全性。爬梯与罐体侧壁的连接采用可拆卸抱箍结构，无需在罐体壁板上额外焊接固定件，避免焊接应力对罐体壁板防腐层的破坏，也方便后期爬梯出现锈蚀损坏时快速更换。

　　罐体主体采用等直径圆柱筒身搭配标准椭圆封头的结构形式，这种结构在相同容积下耗材最少，且筒身内部无应力集中死角，便于物料排空与内部清洗，不会出现物料长期残留板结的问题。两个罐体可根据厂区物料存储需求选择40立方米与50立方米两种容积规格，筒身直径保持一致，仅通过调整筒身高度来匹配容积差异，这种设计可以让两个罐体共用顶部操作平台的连接接口，也能统一配套爬梯、护栏、液位检测元件的安装尺寸，减少备件储备的种类。罐顶设置了人孔、呼吸阀接口、进料管接口与料位计安装位，人孔采用快开式压紧结构，无需额外工具即可开启，方便检修人员进入罐内做定期清洁与焊缝检查；呼吸阀可平衡罐内外气压差，避免在进料、出料过程中罐内出现正压超压或负压抽瘪的情况。罐底采用锥底过渡结构，锥角角度根据存储物料的流动性做了适配，针对咖啡油脂这类粘度偏高的半流态物料，锥角设置为适合自流排空的角度，无需额外加装罐底搅拌装置即可依靠重力完成大部分物料的出料，减少罐内物料残留。

　　在安装边界的考量上，双罐体并排布置时，两个罐体之间预留了足够的检修通道宽度，可满足单人携带检修工具通行、以及罐侧阀门操作的空间需求；罐体整体高度控制在常规厂区室外管线架设高度以下，不会遮挡厂区照明与消防喷淋设施。罐体支腿的高度设计充分考虑了罐底出料阀门的安装空间与出料管线的排布坡度，罐底出料口距离地面的高度可满足常规输送泵的进料口对接要求，无需额外架高管体或开挖地面地坑。罐体侧壁预留了多个液位传感器、温度传感器的安装接口，接口位置沿罐高方向分层布置，可适配不同类型的液位检测装置，方便生产人员实时掌握罐内物料的存储量。罐顶操作平台的边缘设置了吊耳结构，方便安装时采用汽车吊整体吊装就位，吊耳的位置经过重心核算，吊装时罐体可保持垂直状态，不会出现倾斜碰撞的问题。

　　从结构强度设计角度，筒身壁板厚度根据罐体高度、物料密度做了分段计算，下部壁板因为承受的物料静压力更大，适当增加了壁板厚度，上部壁板在满足强度与刚度要求的前提下适当减薄，在保障结构安全的前提下控制整体设备重量。罐体所有外露的钢结构件都做了防腐处理，针对食品类物料存储的需求，罐体内壁采用食品级防腐涂层，不会与存储的物料发生反应，保障物料存储的安全性；外壁采用耐候性防腐涂层，可适应室外露天布置的日晒雨淋工况，延长设备的整体使用寿命。两个罐体的进料、出料管线都采用独立布置，可分别存储不同品类的物料，不会出现混料的问题，同时管线接口都设置在罐体朝向车间的一侧，方便与车间内部的输送管线对接，减少厂区外部管线的排布长度，降低管线保温与维护的成本。
