工业厌氧废水处理系统等轴测三维结构

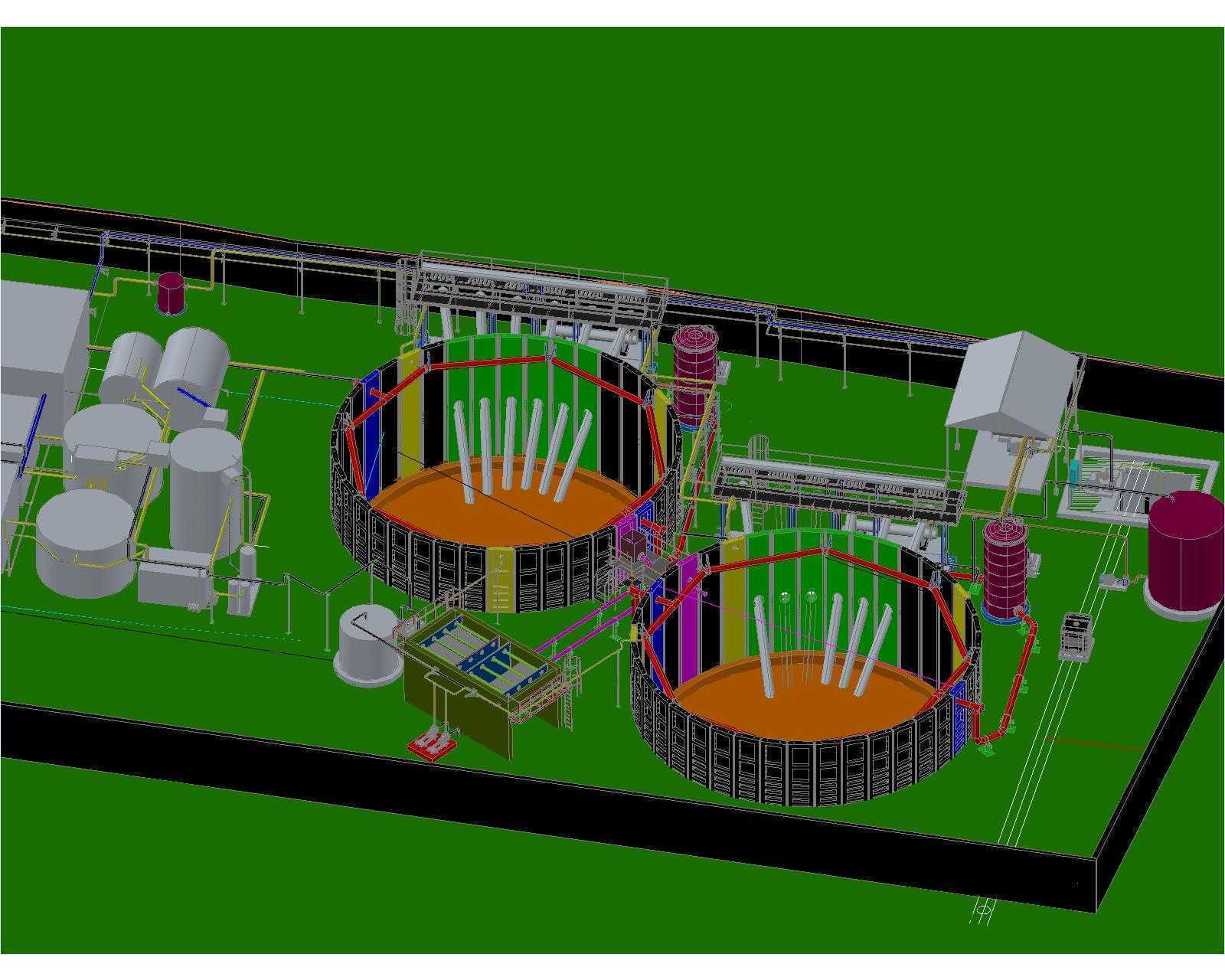

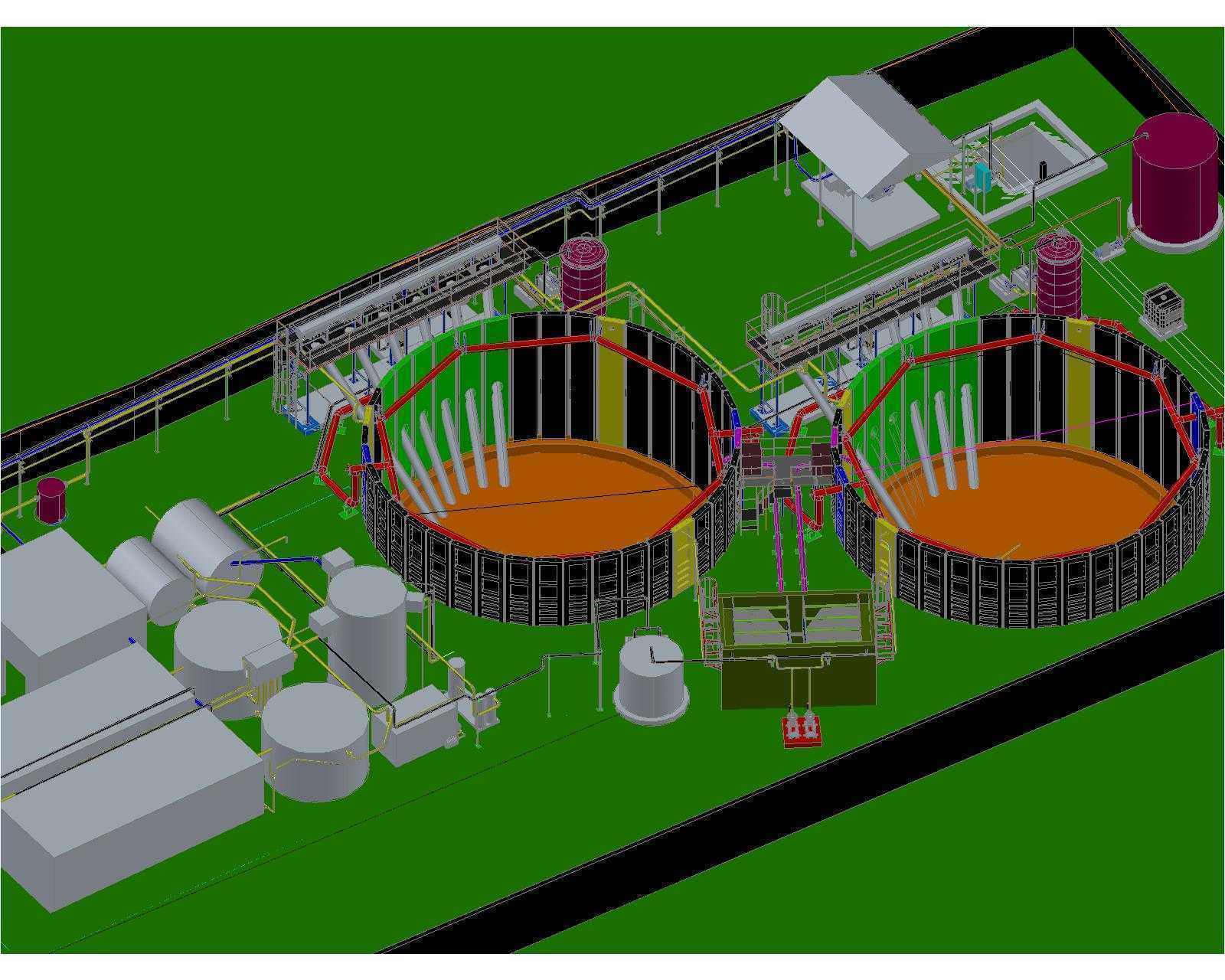

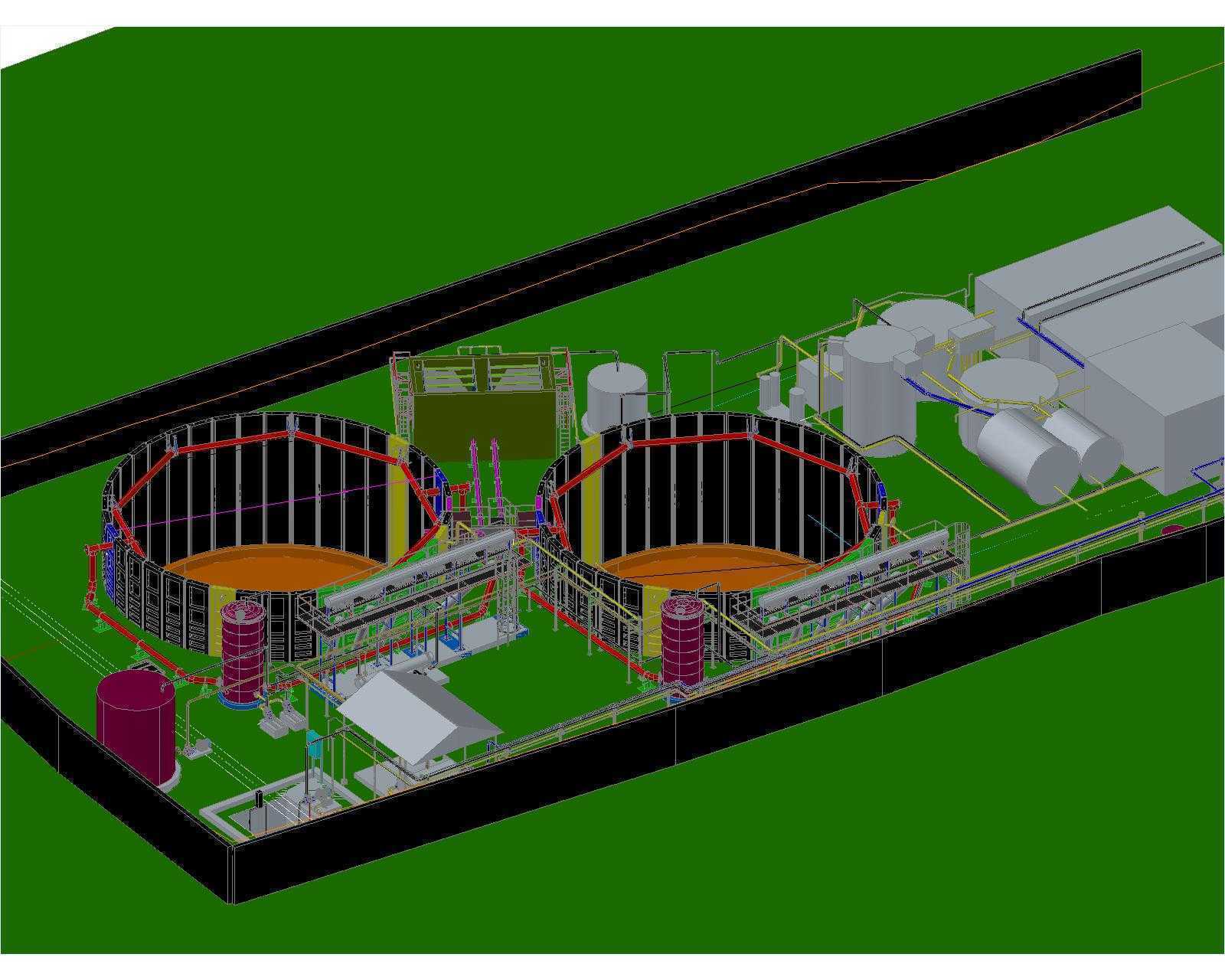

　　这套厌氧废水处理系统的三维结构，还原了工业厂区内有机废水处理核心工段的完整布局，主要面向食品加工、酿造、化工等高浓度有机废水排放的生产场景，承担废水进入好氧处理段前的厌氧降解功能，通过厌氧微生物的代谢作用将废水中的大分子有机物分解为甲烷、二氧化碳等小分子物质，大幅降低后续处理工段的负荷，是工业废水处理站中核心的生化处理单元。从整体布局来看，模型采用等轴测视角呈现，完整还原了厂区内的设备排布逻辑：两座核心的圆形厌氧反应罐为系统主体，罐体内设置的多组斜向搅拌构件，是为了保证罐内污泥与废水的充分混合，避免污泥沉积板结，同时保障厌氧微生物与废水中有机物的充分接触，提升降解效率。

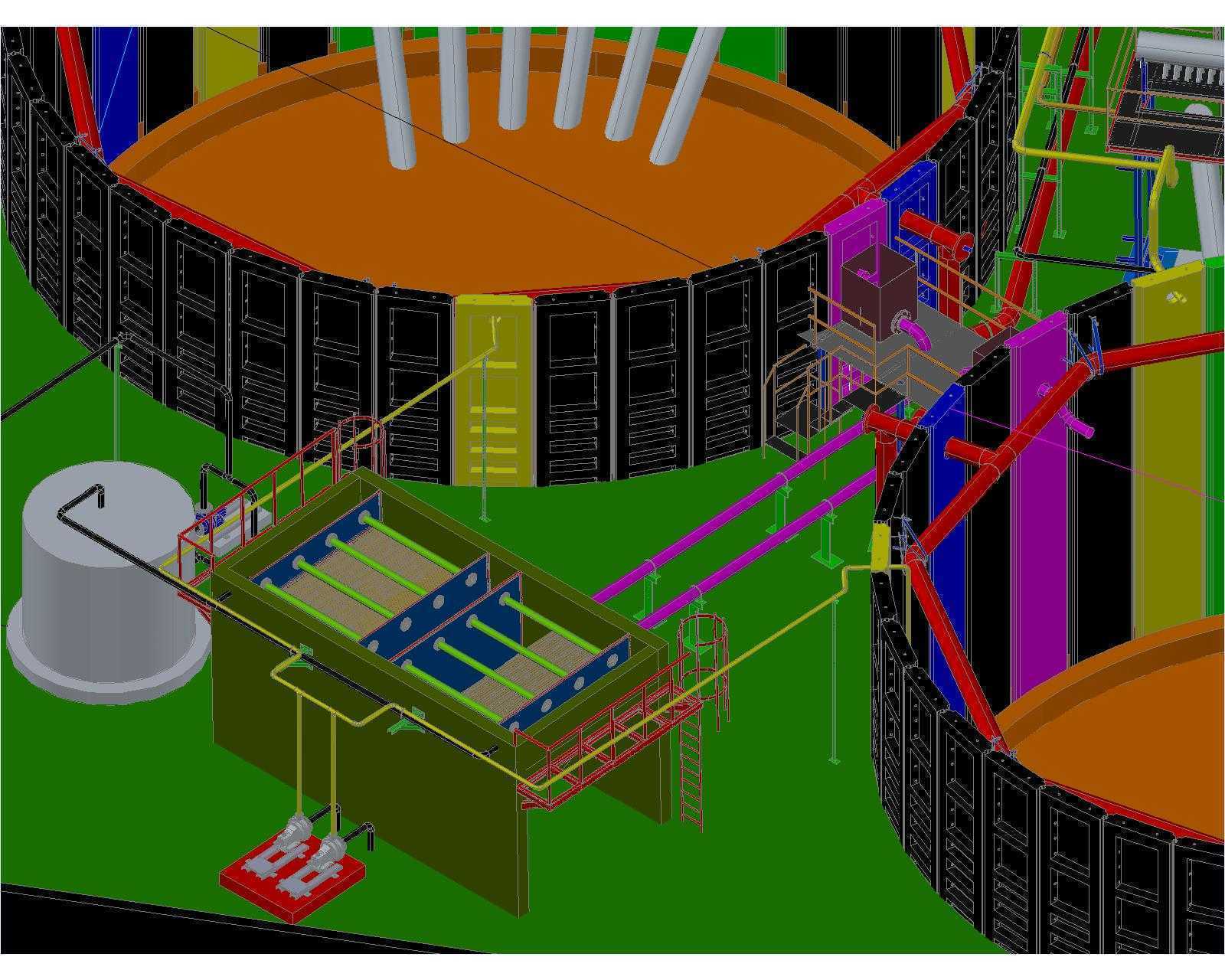

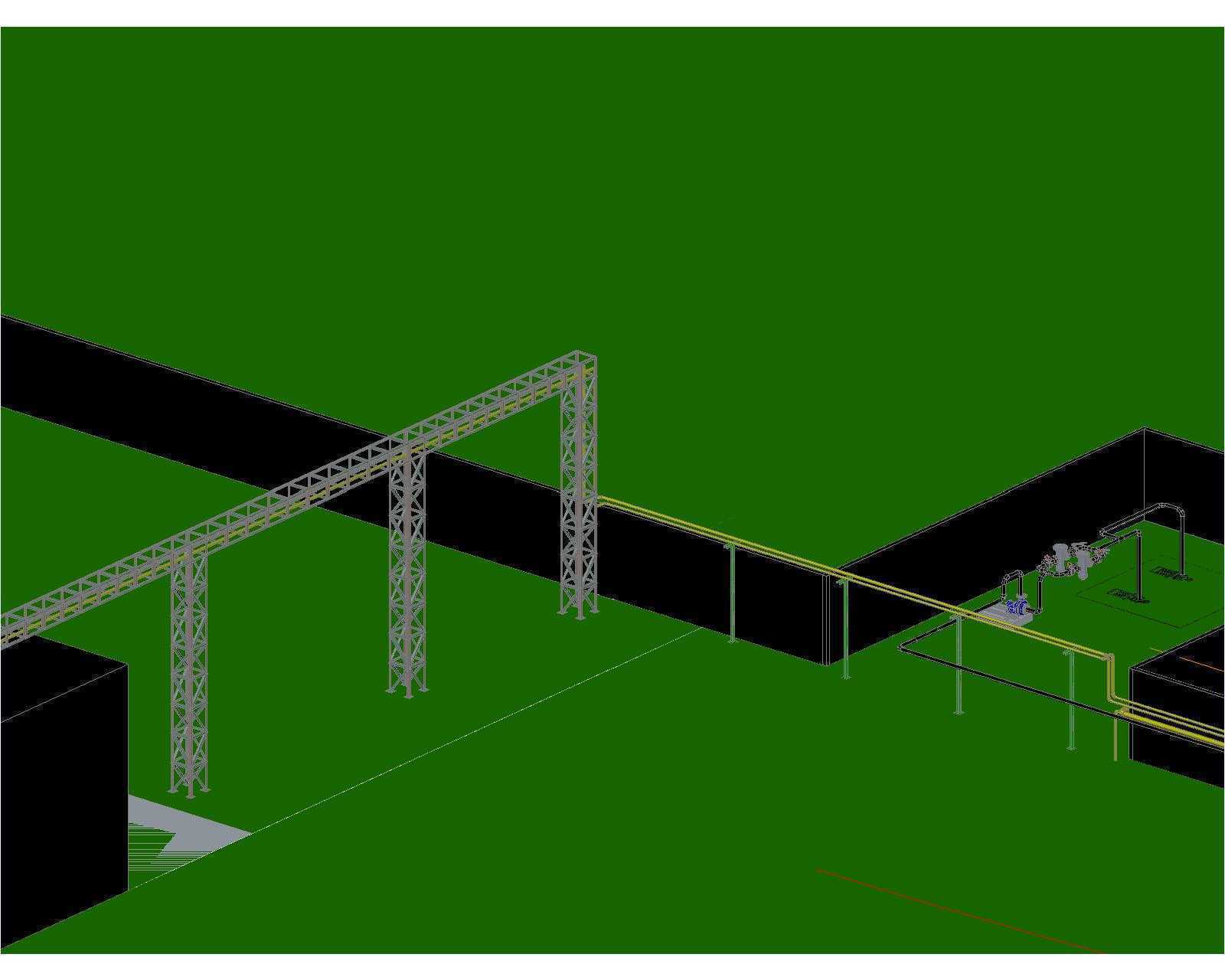

　　罐体周边配套的立式储药罐、加药管路，用于根据进水水质参数投加酸碱调节剂、营养盐等药剂，维持罐内厌氧反应所需的pH值、碳氮比等环境参数，保障厌氧菌群的活性。罐体之间布设的不同色标工艺管道，分别对应进水、出水、排泥、沼气收集、药剂输送等不同工艺流向，管道沿厂区地面的管架排布，预留了足够的检修通行空间，管道转弯、变径处的连接结构完全符合工业管道安装规范，可直接用于指导现场管道预制与安装作业。系统一侧配套的方形处理单元为预处理沉淀池，用于去除进水中的大颗粒悬浮物，避免大颗粒杂质进入厌氧罐造成布水系统堵塞，沉淀池旁的泵组模块负责将预处理后的废水加压输送至厌氧罐的布水系统，保证罐内布水均匀，避免出现水力短流的问题。

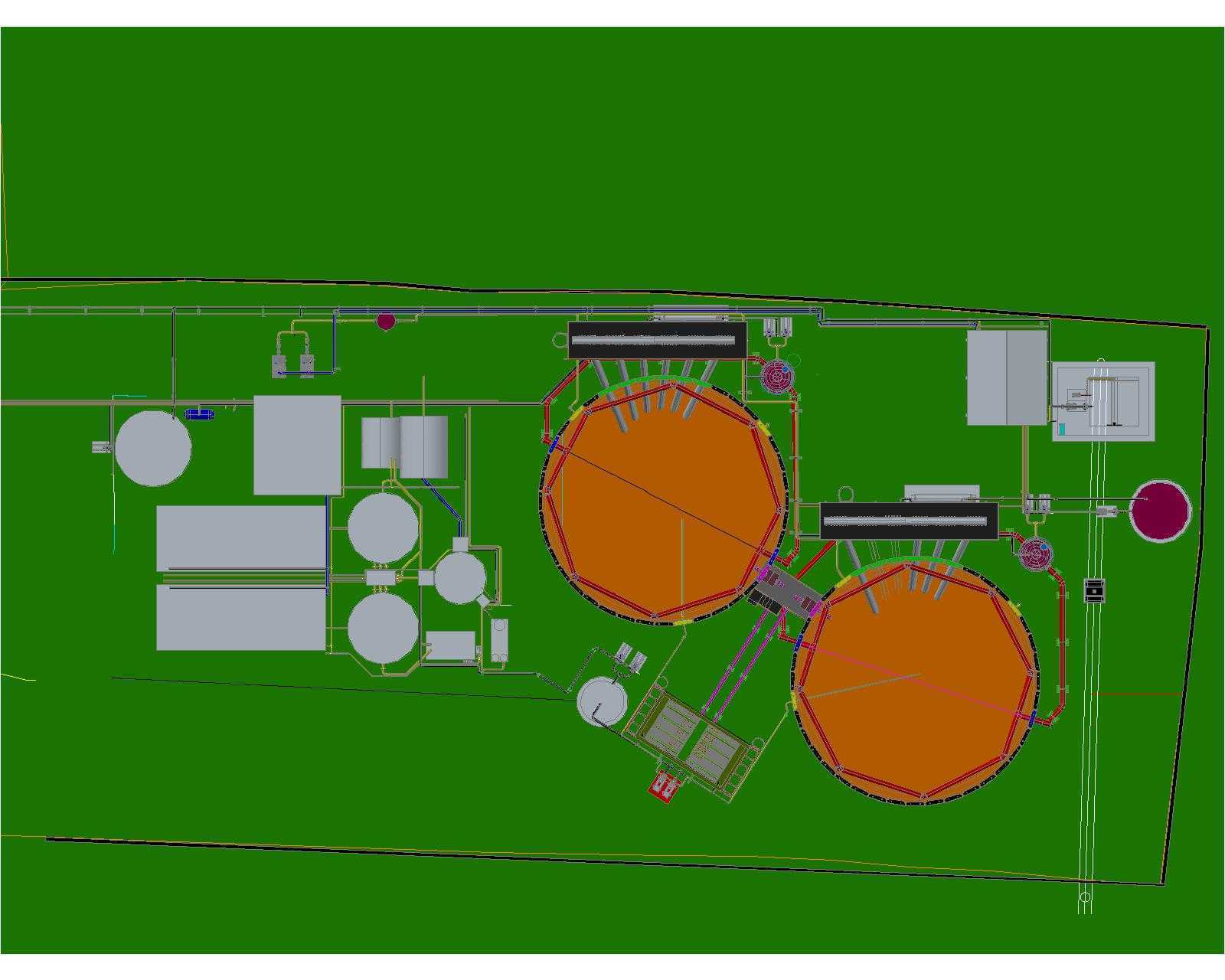

　　在设计思路上，这套结构充分考虑了工业现场的安装边界条件：两座厌氧罐的中心距预留了足够的管道安装与检修空间，罐顶的密封结构与沼气收集管路的连接点位做了标准化设计，可直接对接后续的沼气储存或利用单元；所有设备的基础标高做了统一协调，满足重力流管道的坡度要求，减少不必要的动力提升环节，降低系统运行能耗。从安装边界来看，整套系统的占地尺寸可根据处理规模做等比例缩放，单座厌氧罐的高径比控制在适合厌氧污泥停留的合理区间，罐壁的加强筋结构对应不同液位下的承压需求，避免罐体满水运行时出现变形；周边配套设备的排布预留了设备吊装、日常巡检的通道，泵组、阀门等易损件的安装位置预留了足够的拆卸操作空间，无需额外调整周边管线即可完成设备更换作业。

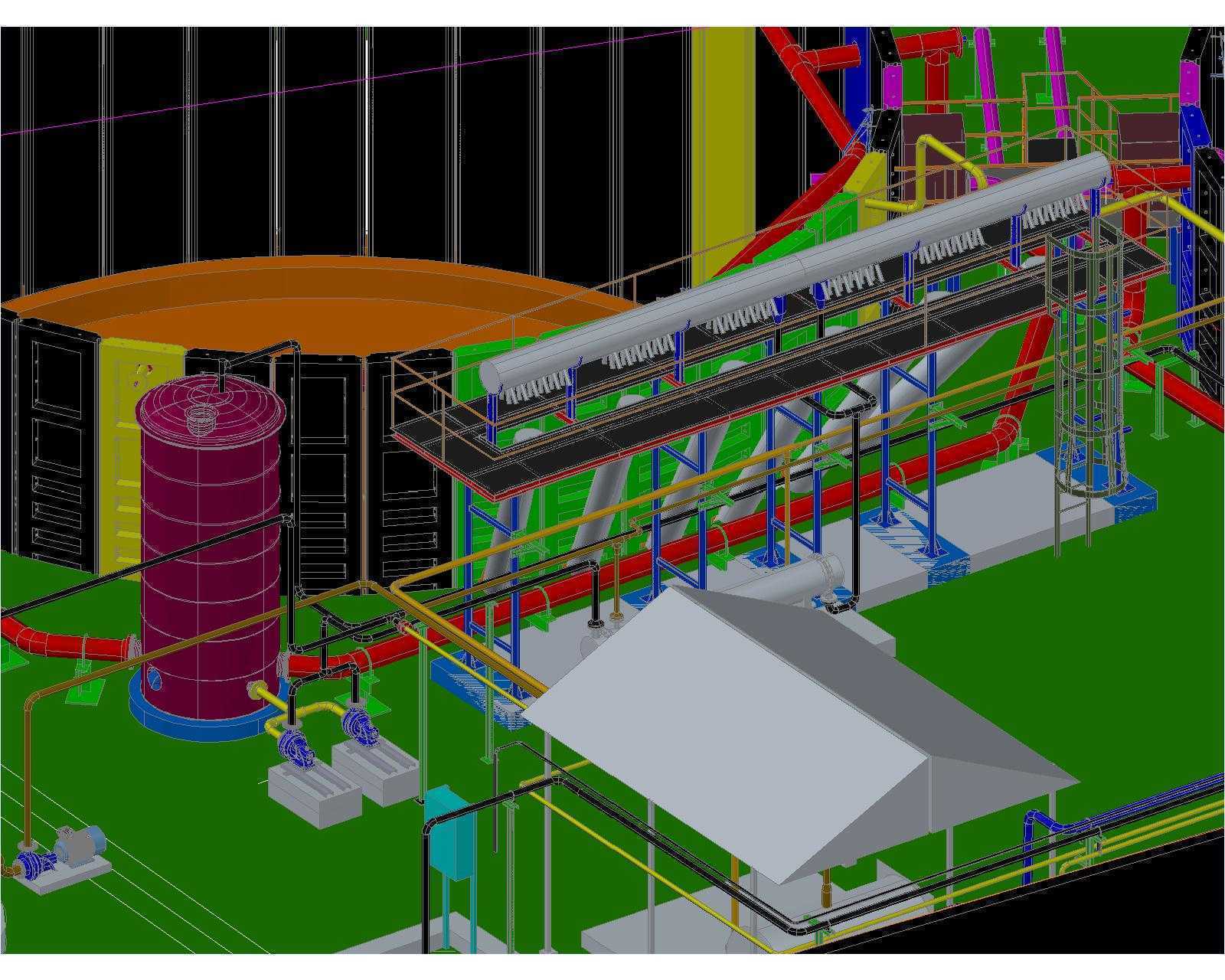

　　模型中呈现的平台、爬梯等附属结构，完全符合工业厂区的安全操作规范，巡检平台的护栏高度、踏步间距均满足工业生产的安全防护要求，可直接作为厂区安全设施设计的参考。整套结构的管线排布遵循了工艺流向最短、阻力损失最小的原则，不同工艺介质的管道采用不同颜色做区分，方便现场运维人员快速识别管线功能，降低误操作风险；排泥管路的布设角度充分考虑了污泥的流动性，避免管路出现积泥堵塞的问题，沼气收集管路设置了合理的坡度，可将管路内的冷凝水顺利导排至冷凝水排放装置，保障沼气输送的顺畅。
