1吨低净空手拉葫芦及配套运行小车结构

　　在厂房层高受限、起重作业空间局促的生产车间、仓储库区以及设备检修现场，常规起重葫芦因自身结构高度占用过多垂直起升空间，往往无法满足低矮工况下的重物吊装移位需求，这款1吨容量的低净空葫芦搭配配套运行小车的结构，正是针对这类窄空间起重场景做的定向设计。从实际作业逻辑来看，整套结构直接挂载在工字钢单轨轨道下方，运行小车的两对行走轮对称卡在工字钢翼缘两侧，通过侧向导轮抵消横向窜动余量，保证沿轨道方向移动时不会出现卡滞、脱轨的问题，相比普通悬挂葫芦，低净空结构将葫芦本体与行走小车的连接位置做了上移整合，最大限度压缩了吊钩最低点到轨道顶面的垂直距离，在相同厂房层高条件下，能获得更大的有效起升高度，这对于旧厂房改造、设备层高低的作业场景来说，能直接解决原有起重设备起升高度不足的痛点。

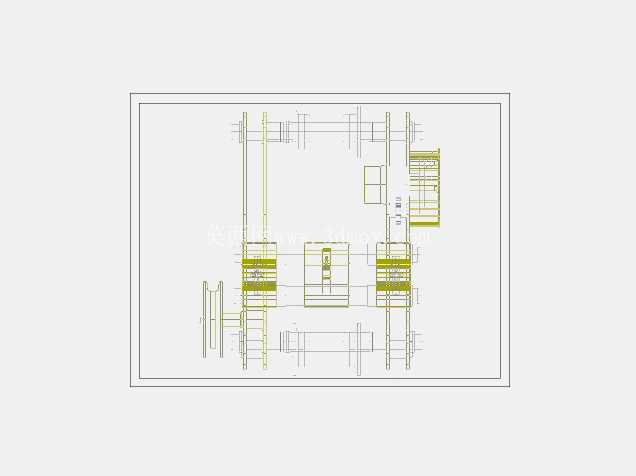

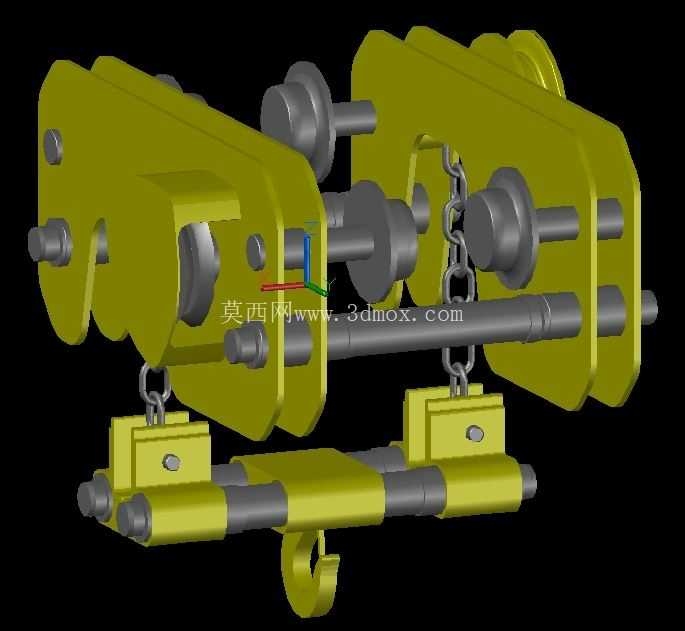

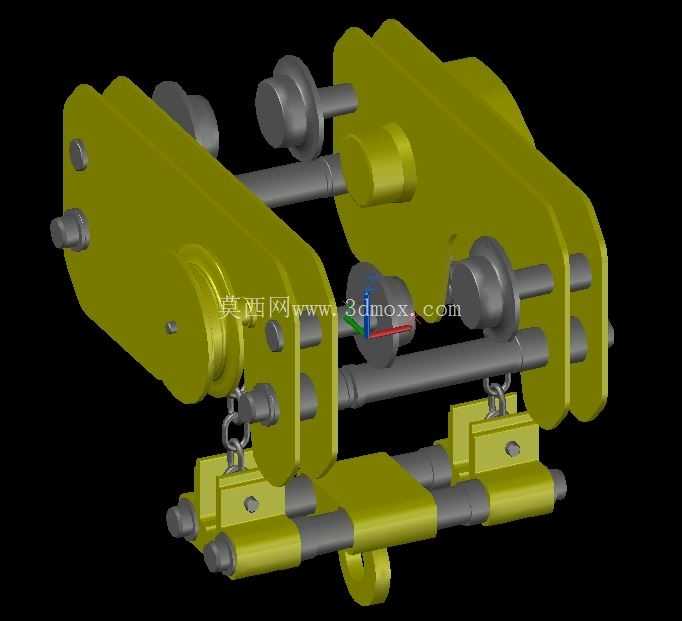

　　从功能特性上拆解，整套结构分为行走小车与葫芦本体两个核心部分，行走小车采用双侧墙板夹持的结构形式，墙板之间通过横向销轴做刚性连接，行走轮通过轴承装配在销轴上，轮缘轮廓完全匹配常用工字钢轨道的翼缘斜面，安装时可以通过调整两侧墙板的间距，适配不同规格的工字钢轨道，不需要额外定制转接配件。葫芦本体的手拉链条传动结构直接集成在小车架下方，省去了普通葫芦额外的悬挂吊耳结构，起升链轮、传动齿轮组都封装在两侧墙板形成的腔体内部，吊钩组件通过起重链条与链轮组连接，吊钩上自带的防脱卡板可以避免吊装时吊索滑脱，同时小车的行走牵引链条与葫芦的起升手拉链条分别垂向下方，作业人员站在地面就可以分别完成重物起升、沿轨道横向移位的操作，不需要额外搭建高空作业平台。

　　从设计思路层面分析，这套结构在建模时优先保证了运动部件的干涉校验，行走轮的转动行程、起重链条的收放路径、手拉链条的摆动空间都做了预留，两侧墙板的厚度、销轴的直径都按照1吨额定载荷的受力要求做了匹配，墙板上的装配孔位完全同轴，避免装配时出现销轴别劲、轮组转动不畅的问题。考虑到实际车间使用时可能存在的粉尘、轻微磕碰情况，所有外露的传动部件都做了轮廓包覆，不会出现链条、齿轮直接裸露在外容易卷入杂物的问题。

　　关于安装边界的尺寸逻辑，整套结构的宽度方向尺寸以适配常规10号-20号工字钢轨道为设计基准，安装时不需要对原有轨道做切割、焊接改造，只需要将两侧墙板拆开，把行走轮卡在工字钢翼缘上，再穿入连接销轴锁紧即可完成挂载，垂直方向的结构高度控制在极低范围，相比同吨位普通手拉葫芦加手动小车的组合，能节省近三分之一的上部空间占用。吊钩的最低下落位置可以延伸至地面附近，满足从地面吊运重物至设备安装位的全行程需求，横向移动时的轮组间隙控制在合理范围，推动重物移动时不会出现明显的晃动，起升过程中链条与链轮的啮合位置做了对中设计，避免链条偏磨、卡链的问题。

　　在实际选型应用中，这类低净空葫芦小车结构多用于机加工车间的机床上下料、仓储库区的重物堆垛、生产线上的模具更换、设备检修时的零部件吊装等场景，尤其是在厂房顶部有通风管道、电缆桥架等障碍物，无法使用普通葫芦的场合，这种紧凑结构的优势尤为明显。建模过程中对所有配合面都做了公差预留，比如行走轮与轨道的间隙、销轴与墙板孔的配合间隙、链轮与链条的啮合间隙，都按照实际机械加工的装配要求做了设定，完全可以直接作为结构设计参考、选型校核的三维底图使用，不需要再重新做运动干涉的校验。
