3.2吨级手动牵引式钢丝绳拉紧作业装置

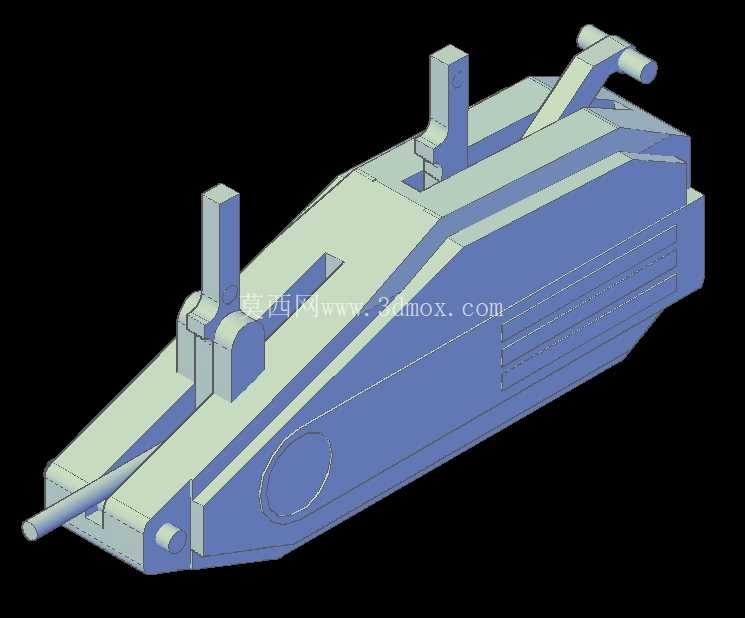

　　在电力线路架设、通信光缆布放、重型设备移位、钢结构临时对位这类野外无外接动力的作业场景里，这类手动牵引拉紧装置是一线施工班组的标配工具，不需要外接电源、液压源，仅靠人力操作杠杆就能实现最大3.2吨额定载荷的钢丝绳牵引与张紧作业，适配复杂地形下的零散牵引需求，相比电动卷扬设备更灵活，也不会因为动力源限制耽误施工进度。从结构设计逻辑来看，整个装置采用一体化楔形壳体作为承载主体，壳体内部集成了钢丝绳夹持楔块、棘轮止退机构、杠杆驱动接口，前端伸出的钢丝绳导向嘴做了圆弧过渡处理，避免钢丝绳在大角度牵引时出现硬弯折损伤，顶部两个凸起的柱状结构是杠杆操作的插接座，作业时可以根据站位方向选择操作侧，适配不同的作业空间限制，尾部的斜向凸起是卸力挂钩座，作业时可以通过卸扣将装置本体固定在锚点上，承受牵引时的反向拉力。

　　设计时优先考虑了野外作业的抗造性，壳体采用厚钢板冲压焊接成型，所有受力铰接点都做了衬套强化，避免频繁操作出现磨损旷量，棘轮止退机构的棘爪采用弹簧预紧结构，只要停止杠杆操作就会自动锁止，不会出现钢丝绳回滑的安全隐患，夹持钢丝绳的楔块表面做了滚花处理，夹持力会随着牵引载荷增大同步提升，不会出现钢丝绳打滑脱开的问题。从安装边界来看，装置本体长度控制在600毫米以内，宽度不超过200毫米，高度方向不含操作杠杆的尺寸在250毫米左右，作业时只需要在锚点位置预留出足够的挂钩固定空间，前端钢丝绳走向保持直线或者小角度弯折即可，不需要额外的安装基座，单人就能完成搬运、固定、操作全流程。

　　在实际选型适配时，要注意匹配对应直径的钢丝绳，通常这类3.2吨级的装置适配10到12毫米直径的钢丝绳，牵引行程单次杠杆操作可以推进30毫米左右，连续操作就能实现长距离的钢丝绳牵引张紧，除了线路架设作业，还可以用于车辆陷困救援、重型货物的捆绑拉紧、管道安装时的对口对位等场景，因为不需要动力源，在应急抢险作业里的适用性非常强。建模过程中要重点还原内部棘轮机构的配合间隙，楔块与壳体滑道的倾斜角度要符合自锁要求，通常楔块的倾斜角度控制在6到8度，保证载荷越大夹持越紧，同时不会出现楔块卡死无法松脱的问题，外部壳体的焊接加强筋位置要对应内部受力点，避免结构受力时出现应力集中，操作杠杆的插接座要做加强筋补强，因为杠杆操作时的插接位置会承受很大的扭矩，是整个结构的受力薄弱点，前端导向嘴的圆弧半径要大于钢丝绳最小弯曲半径的15倍，避免建模时忽略这个细节导致实际使用时钢丝绳过早出现疲劳断丝。

　　另外装置侧面预留的观察口可以直接看到内部钢丝绳的夹持状态，作业前可以通过观察口确认钢丝绳是否正确卡入楔块，避免误操作导致的安全事故，松脱机构设置在壳体侧面，只需要扳动松脱拨杆就能解除棘轮锁止，实现钢丝绳的快速释放，这个机构的操作力做了优化设计，戴劳保手套也能轻松操作，不会出现卡滞扳不动的情况。
