三摇臂式交流通断开关结构设计

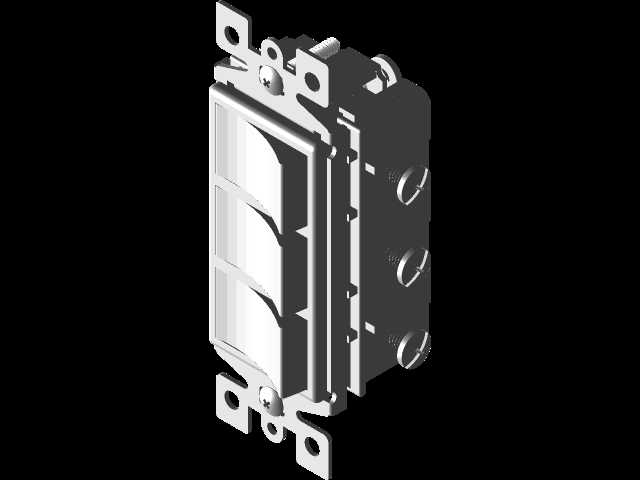

　　在民用建筑配电、工业小型设备回路控制场景里，多回路独立通断的墙面开关是末端配电系统里用量极大的基础元件，这类元件直接面向终端操作场景，既要满足电气安全间隙的硬性要求，也要适配标准86型暗装底盒的安装边界，同时还要兼顾日常操作的手感与长期使用的结构可靠性。本次拆解建模的三摇臂交流开关单元，参考市面成熟款Leviton1755-2的结构逻辑做全参数化还原，建模过程中完全按照实际量产件的装配公差做配合间隙预留，所有卡扣、转轴、接线端子的位置都和实物保持一致，可直接用于同类型开关的结构改型参考、配电系统BIM建模的元件库调用，也能作为低压电器结构设计的教学案例使用。

　　从实际使用场景来看，这类三摇臂开关主要用于同一安装点位下三个独立交流回路的通断控制，常见于家居空间里同时控制主灯、辅灯、排气扇的卫生间点位，或是小型办公场景里控制多组照明回路、墙面插座回路的墙面安装位，额定工作电压覆盖民用120V-250V交流区间，额定电流适配常规15A-20A的末端配电负载，完全满足日常照明、小功率家电的回路控制需求。和单键、双键开关相比，三摇臂结构在同一个标准安装位内集成三个独立操作单元，不需要额外增加底盒开孔，就能实现多回路的独立控制，能有效减少墙面开孔数量，提升墙面布线的整洁度，也能降低装修阶段的布线施工成本。

　　从结构设计逻辑来看，这款开关的整体框架采用热固性塑料作为基座主体，基座上预留三个独立的腔体，每个腔体对应一组摇臂操作机构与触点组件，腔体之间设置绝缘隔断筋，完全满足低压电器的电气间隙与爬电距离要求，避免不同回路之间出现电弧串扰的风险。基座背部的安装支架采用镀锌钢板冲压成型，支架上的两个安装腰型孔完全对齐标准86型底盒的螺丝孔位，腰型孔的长度预留了3mm的安装调节余量，能适配底盒预埋时的小范围位置偏差，降低现场安装的对位难度。支架两侧的弹性卡爪用于固定面板外罩，卡爪的扣合量设计为1.2mm，既保证面板安装后不会出现松动异响，也能在后期检修时用普通一字螺丝刀轻松撬开面板，不会撬坏塑料卡扣。

　　操作机构部分，三个摇臂按键采用独立的转轴设计，每个按键的转轴都卡在基座对应的转轴槽内，按键按压行程设计为4mm，按压力度控制在1.5N-2N之间，按压时的反馈清晰，不会出现绵软无力或者卡滞的问题。每个按键下方对应一套弹簧顶杆与动触点组件，当按键按下时，顶杆在弹簧的推力下推动动触点与静触点紧密贴合，触点接触压力设计为0.8N，保证接触电阻稳定在毫欧级，避免长期使用后触点发热氧化；当按键抬起时，顶杆带动动触点快速脱离静触点，拉弧距离设计为3mm，能快速熄灭分断时产生的电弧，延长触点的使用寿命。静触点采用银合金材质，通过铆接工艺固定在基座的铜接线端子上，接线端子采用压线板结构，能适配1.5平方到4平方的铜芯导线，拧紧螺丝后压线板能均匀压紧导线，不会出现压伤线芯或者导线松脱的问题。

　　外形尺寸方面，整个开关单元的面板外轮廓尺寸为86mm×86mm，和标准86型墙面开关的通用尺寸完全一致，面板突出墙面的厚度为8mm，边缘做R2的圆角处理，不会出现尖锐棱角磕碰的问题。基座嵌入底盒的部分尺寸为68mm×68mm，嵌入深度为35mm，能完全适配市面上常规的86型暗装底盒，不需要额外加深底盒深度，适配绝大多数装修场景的预埋尺寸。三个摇臂按键在面板上呈等距排布，按键之间的间隙为2mm，每个按键的操作面尺寸为20mm×15mm，操作面积足够成年人手指按压，不会出现按偏或者同时触发两个按键的问题。按键表面做细微的磨砂纹理处理，既能避免日常使用时残留指纹，也能增加手指按压时的摩擦力，操作时不会打滑。

　　建模过程中，所有零件的壁厚都按照量产件的工艺要求做统一设计，塑料件的基础壁厚为1.8mm，筋位厚度为壁厚的0.6倍，避免注塑成型时出现缩痕、翘曲的问题；金属冲压件的板材厚度按照实际受力情况选择，安装支架采用1mm厚的镀锌钢板，接线端子采用0.8mm厚的锡磷青铜片，弹簧采用0.4mm线径的弹簧钢绕制，所有零件的圆角、拔模斜度都按照注塑、冲压的工艺要求做预留，拔模斜度统一设置为1.5度，既方便模具开模，也不会影响零件的装配精度。整个装配体的配合公差按照IT8级精度做预留，轴孔配合的间隙控制在0.1mm-0.15mm之间，既保证活动零件能顺畅运动，也不会出现旷量过大导致的操作松垮问题。

　　从长期使用的可靠性角度来看，这款开关的结构设计充分考虑了日常使用中的各种损耗场景，触点部分的银合金层厚度设计为0.3mm，能承受至少40000次的通断操作，完全满足国标对低压开关的寿命要求；塑料基座采用耐温130℃的热固性材料，即使触点出现轻微发热也不会出现基座变形的问题；金属支架表面做镀锌钝化处理，在潮湿环境下也不会出现锈蚀，保证长期使用后的结构强度。整个开关的结构没有多余的复杂零件，所有组件都采用卡扣或者螺丝固定，装配过程简单，适合自动化流水线批量组装，能有效控制生产制造成本，同时后期维修更换零件也十分方便，不需要专用工具就能完成内部组件的拆解更换。
