两英寸快装卫生级管道卡箍结构

　　在食品饮料、生物制药、精细化工这类对管路洁净度有明确要求的生产场景里，两英寸规格的快装卡箍是管路系统里出镜率极高的连接件，它承担着两段带快装接头的管道、或是管道与罐体接口、阀门端口之间的密封压紧功能，相比传统法兰螺栓连接，它不需要逐颗对齐拧紧紧固件，单人徒手就能完成拆装，能大幅缩短管路检修、物料切换时的拆装耗时，也能减少法兰连接多螺栓受力不均导致的密封渗漏问题。

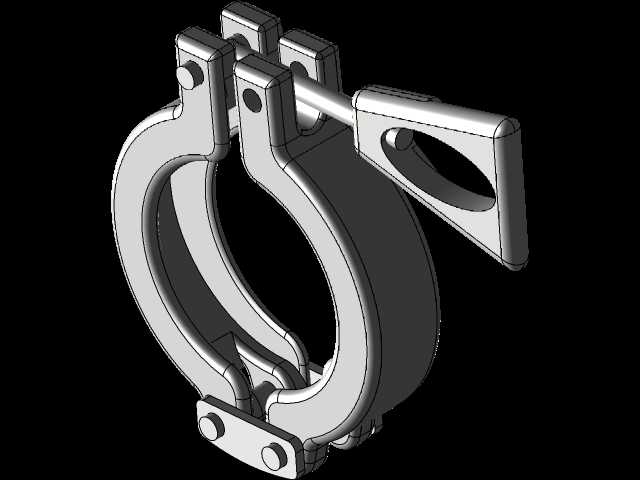

　　从结构设计逻辑来看，这款卡箍采用了铰接式抱合结构，主体是两个半环形的箍体，一端通过销轴铰接实现开合，另一端通过带扳扣的拉紧结构实现锁止，扳扣上延伸出的片状手柄一方面提供了足够的力臂，让操作人员不需要借助额外工具就能施加足够的锁紧力矩，另一方面扳扣的锁止结构自带行程补偿，能适配密封垫圈一定范围内的压缩量偏差，不会因为垫圈长期使用出现轻微压缩形变就立刻出现锁止松动。箍体的内侧环槽做了与快装接头法兰边匹配的锥面过渡，当卡箍锁紧时，环槽的锥面会同时挤压两侧接头的法兰斜边，将两个接头的端面均匀压向中间的密封垫圈，让密封面整个圆周方向的压紧力保持一致，避免局部压不实导致的物料渗漏或是洁净区死角。

　　从安装边界来看，这款卡箍适配公称直径两英寸的标准快装接头，对应的接头法兰外径、密封垫圈尺寸都符合卫生级管路的通用尺寸规范，箍体闭合后的最大外轮廓直径要比接头法兰外径大出约30毫米，安装时需要在管路接头周边预留出足够的扳扣转动空间，尤其是手柄翻转锁止的方向上，不能有其他管路或是结构件遮挡，否则会导致扳扣无法完全压到位，影响密封可靠性。卡箍处于完全打开状态时，两个半环的张开角度足够让整个箍体直接从接头外侧卡入，不需要沿着管路轴向窜动很长距离，这对于管路排布紧凑、轴向预留空间不足的安装场景非常友好，不需要为了拆装卡箍特意调整相邻管道的位置。

　　在实际使用过程中，这种卡箍的受力路径设计得非常清晰：锁紧时施加在手柄上的力通过铰接点传递到两个半箍的环槽位置，转化为对接头法兰的轴向压紧力，整个箍体的壁厚经过核算，在满足常规管路1.0MPa工作压力的压紧需求下，不会出现箍体塑性变形的问题，同时铰接位置的销轴采用了间隙配合，长期反复开合也不会出现卡滞，哪怕是在有少量物料残留、轻微锈蚀的使用环境下，只要定期做清洁维护，就能保持顺畅的开合手感。另外卡箍的拉紧螺杆长度做了可调设计，当密封垫圈出现磨损、厚度减薄时，可以适当调整螺杆的旋入长度，补偿垫圈的压缩量损失，延长密封件的使用寿命，减少备件更换成本。

　　很多刚接触卫生级管路设计的工程师容易忽略卡箍的安装空间校核，往往只计算管道本身的排布位置，没给卡箍的手柄翻转预留操作空间，等到现场安装时才发现手柄被旁边的管道或是设备侧壁挡住，没法完全压紧锁死，最后只能重新调整管路走向，反而浪费更多的安装工时。这款两英寸卡箍的手柄长度经过优化，在保证足够锁紧力臂的前提下，尽可能缩短了手柄的外伸长度，减少了安装时需要预留的操作空间，同时手柄末端的开孔可以用来穿装防松销或是挂装安全锁扣，在一些有振动的管路场景下，能避免因为长期振动导致扳扣意外松脱，提升管路连接的可靠性。

　　从建模细节来看，整个卡箍的所有活动部件都做了装配间隙的预留，铰接位置的销轴与销孔之间保留了合理的配合间隙，扳扣与半箍的接触位置做了圆角过渡，避免应力集中导致的部件断裂，箍体的所有外边缘都做了圆弧倒角处理，没有尖锐的棱角，一方面是避免安装操作人员被划伤，另一方面也符合卫生级设备的设计要求，不容易积存物料残渣，清洁时更容易冲掉表面的附着物，不会形成清洁死角。
